医用气体工程施工方案及技术措施

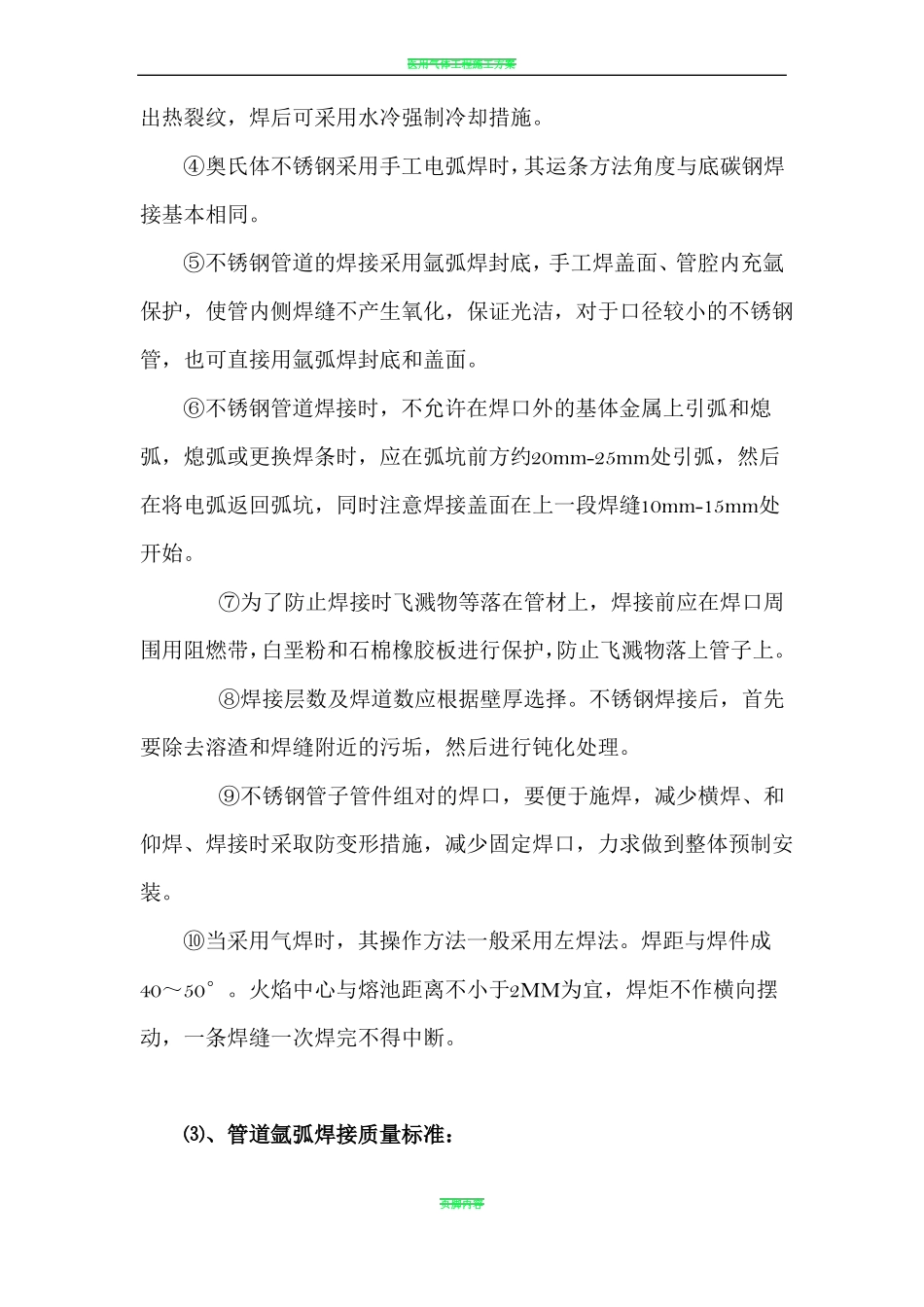

医用气体工程施工方案医用气体工程施工方案及技术措施一、管道施工方案及主要技术措施本工程为综合门诊楼，医用气体管道采用不锈钢无缝管，氩弧焊接。阀门附件采用法兰或丝扣连接。1、医用气体管道的施工方法和主要技术措施：⑴、医用气体管道安装工艺流程：焊前准备管道脱脂干管安装立管安装支管安装⑵、管道氩弧焊接操作工艺：①管道在焊接前应该使用四氯化碳进行脱脂处理（吸引管道除外），脱脂处理选择专业公司进行或者是采购经过脱脂的不锈钢管材。处理合格后方可进行焊接作业。②管材必须按设计图纸下料，坡口制作按GB50236-98 附录C 进行。坡口加工宜采用等离子切割或机械加工方法。修磨管口使用专用砂轮片，预制安装不得用铁质工具敲击。组对时不得采用强力组装，接头内壁必须齐平。在坡口两侧 200MM 范围内用碳水涂刷一遍。③点固焊，不得有气空、夹渣、夹钨、裂纹存在。为防止焊缝产页脚内容管道探伤管道试压及吹扫系统验收医用气体工程施工方案出热裂纹，焊后可采用水冷强制冷却措施。④奥氏体不锈钢采用手工电弧焊时，其运条方法角度与底碳钢焊接基本相同。⑤不锈钢管道的焊接采用氩弧焊封底，手工焊盖面、管腔内充氩保护，使管内侧焊缝不产生氧化，保证光洁，对于口径较小的不锈钢管，也可直接用氩弧焊封底和盖面。⑥不锈钢管道焊接时，不允许在焊口外的基体金属上引弧和熄弧，熄弧或更换焊条时，应在弧坑前方约20mm-25mm处引弧，然后在将电弧返回弧坑，同时注意焊接盖面在上一段焊缝10mm-15mm处开始。⑦为了防止焊接时飞溅物等落在管材上，焊接前应在焊口周围用阻燃带，白垩粉和石棉橡胶板进行保护，防止飞溅物落上管子上。⑧焊接层数及焊道数应根据壁厚选择。不锈钢焊接后，首先要除去溶渣和焊缝附近的污垢，然后进行钝化处理。⑨不锈钢管子管件组对的焊口，要便于施焊，减少横焊、和仰焊、焊接时采取防变形措施，减少固定焊口，力求做到整体预制安装。⑩当采用气焊时，其操作方法一般采用左焊法。焊距与焊件成40～50°。火焰中心与熔池距离不小于2MM为宜，焊炬不作横向摆动，一条焊缝一次焊完不得中断。⑶、管道氩弧焊接质量标准：页脚内容医用气体工程施工方案对接接头表面严禁有气孔、裂纹、夹渣等缺陷。施焊前必须进行工艺评定并编制作业指导书。所使用的材料必须符合设计要求。允许偏差项目必须符合下表规定：焊缝余高错边接头平直度的允许偏差：检查内容ⅠⅡⅢ类钢管余高 bⅣⅤ类钢管b≤1+0.2δ≤5ⅠⅡⅢ类钢外壁错边量...
