单片机课程设计：汽车转向灯控制系统

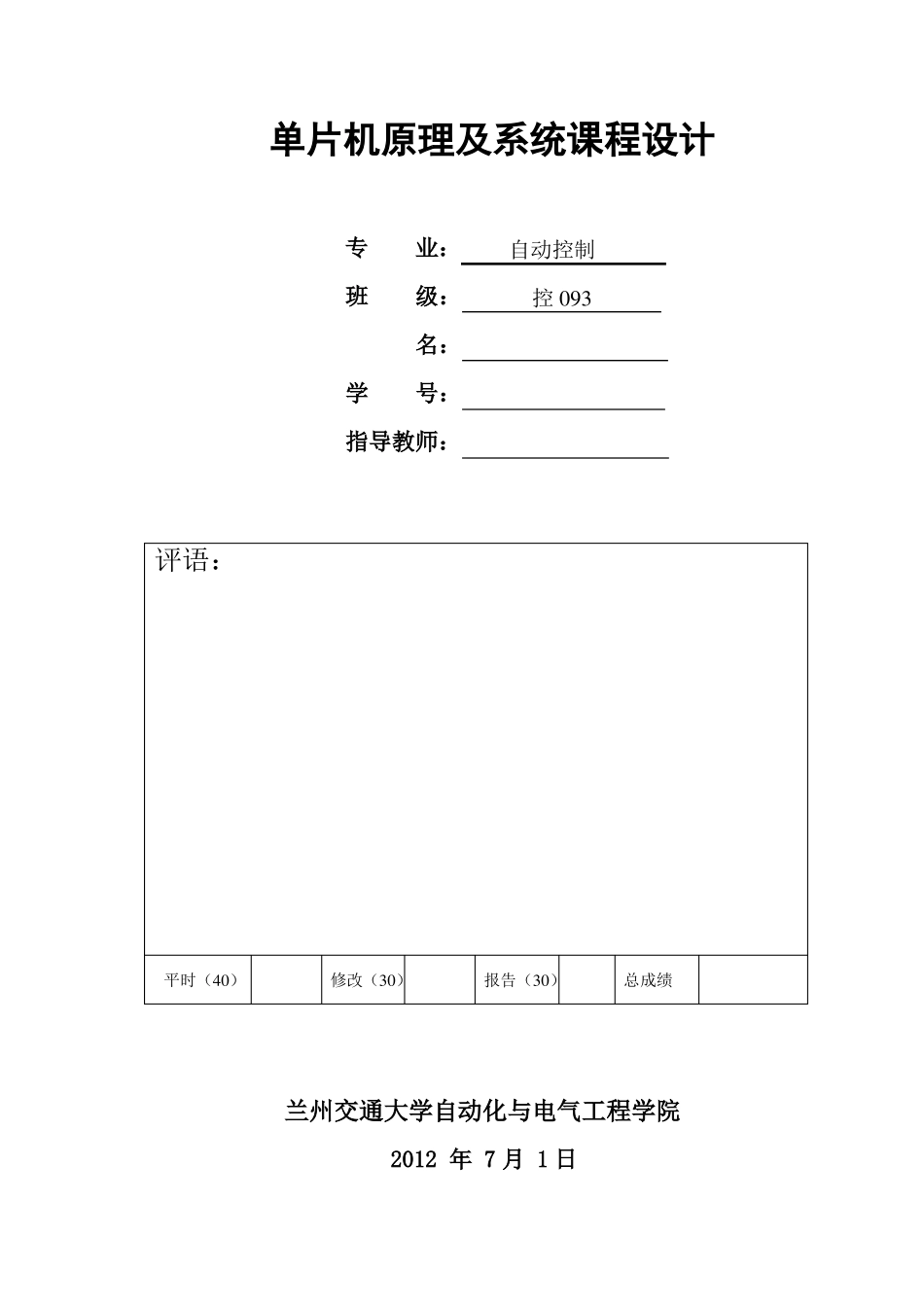

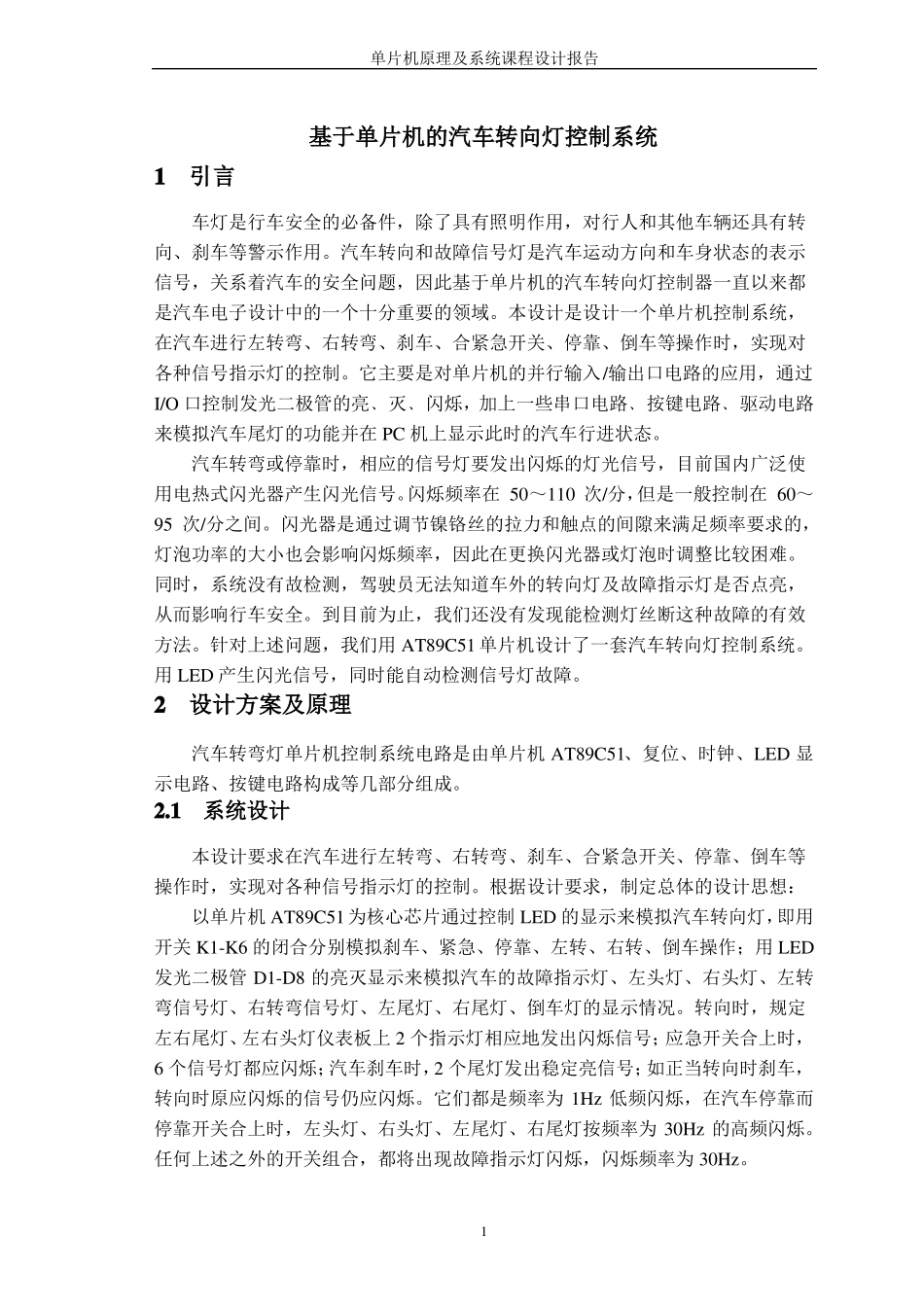

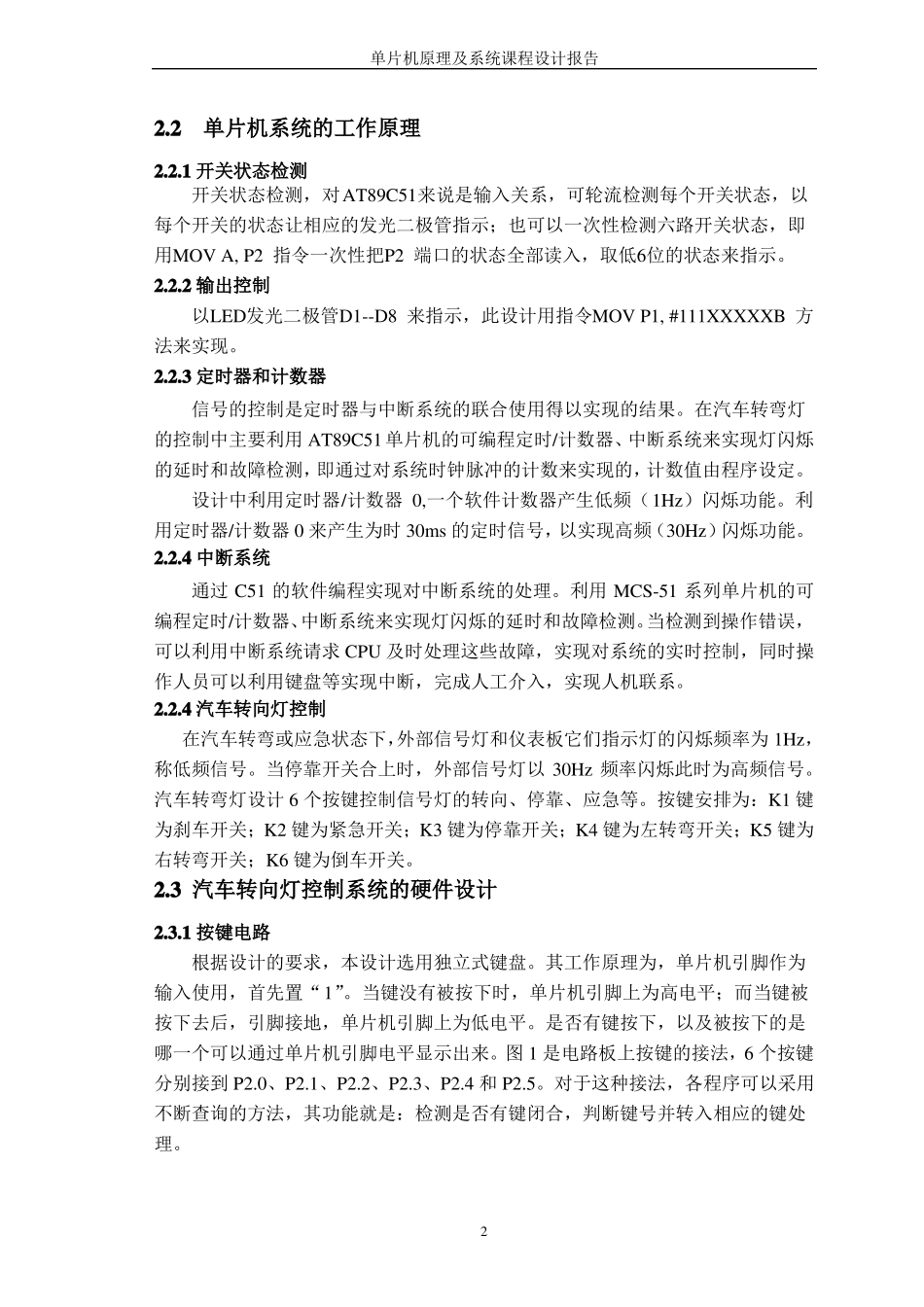

单片机原理及系统课程设计专业：自动控制班级：控 093名：学号：指导教师：评语：平时（40）修改（30）报告（30）总成绩兰州交通大学自动化与电气工程学院2012 年 7 月 1 日单片机原理及系统课程设计报告基于单片机的汽车转向灯控制系统1引言车灯是行车安全的必备件，除了具有照明作用，对行人和其他车辆还具有转向、刹车等警示作用。汽车转向和故障信号灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题，因此基于单片机的汽车转向灯控制器一直以来都是汽车电子设计中的一个十分重要的领域。本设计是设计一个单片机控制系统，在汽车进行左转弯、右转弯、刹车、合紧急开关、停靠、倒车等操作时，实现对各种信号指示灯的控制。它主要是对单片机的并行输入/输出口电路的应用，通过I/O 口控制发光二极管的亮﹑灭﹑闪烁，加上一些串口电路﹑按键电路﹑驱动电路来模拟汽车尾灯的功能并在 PC 机上显示此时的汽车行进状态。汽车转弯或停靠时，相应的信号灯要发出闪烁的灯光信号，目前国内广泛使用电热式闪光器产生闪光信号。闪烁频率在 50～110 次/分，但是一般控制在 60～95 次/分之间。闪光器是通过调节镍铬丝的拉力和触点的间隙来满足频率要求的，灯泡功率的大小也会影响闪烁频率，因此在更换闪光器或灯泡时调整比较困难。同时，系统没有故检测，驾驶员无法知道车外的转向灯及故障指示灯是否点亮，从而影响行车安全。到目前为止，我们还没有发现能检测灯丝断这种故障的有效方法。针对上述问题，我们用 AT89C51 单片机设计了一套汽车转向灯控制系统。用 LED 产生闪光信号，同时能自动检测信号灯故障。2设计方案及原理汽车转弯灯单片机控制系统电路是由单片机 AT89C51、复位、时钟、LED 显示电路、按键电路构成等几部分组成。2.1系统设计本设计要求在汽车进行左转弯、右转弯、刹车、合紧急开关、停靠、倒车等操作时，实现对各种信号指示灯的控制。根据设计要求，制定总体的设计思想：以单片机 AT89C51为核心芯片通过控制 LED 的显示来模拟汽车转向灯，即用开关 K1-K6 的闭合分别模拟刹车、紧急、停靠、左转、右转、倒车操作；用 LED发光二极管 D1-D8 的亮灭显示来模拟汽车的故障指示灯、左头灯、右头灯、左转弯信号灯、右转弯信号灯、左尾灯、右尾灯、倒车灯的显示情况。转向时，规定左右尾灯、左右头灯仪表板上 2 个指示灯相应地发出闪烁信号；应急开关合上时，6 个信号灯都应闪烁；汽车刹车时，2 个尾灯发出...
