卸料平台制作与安装标准

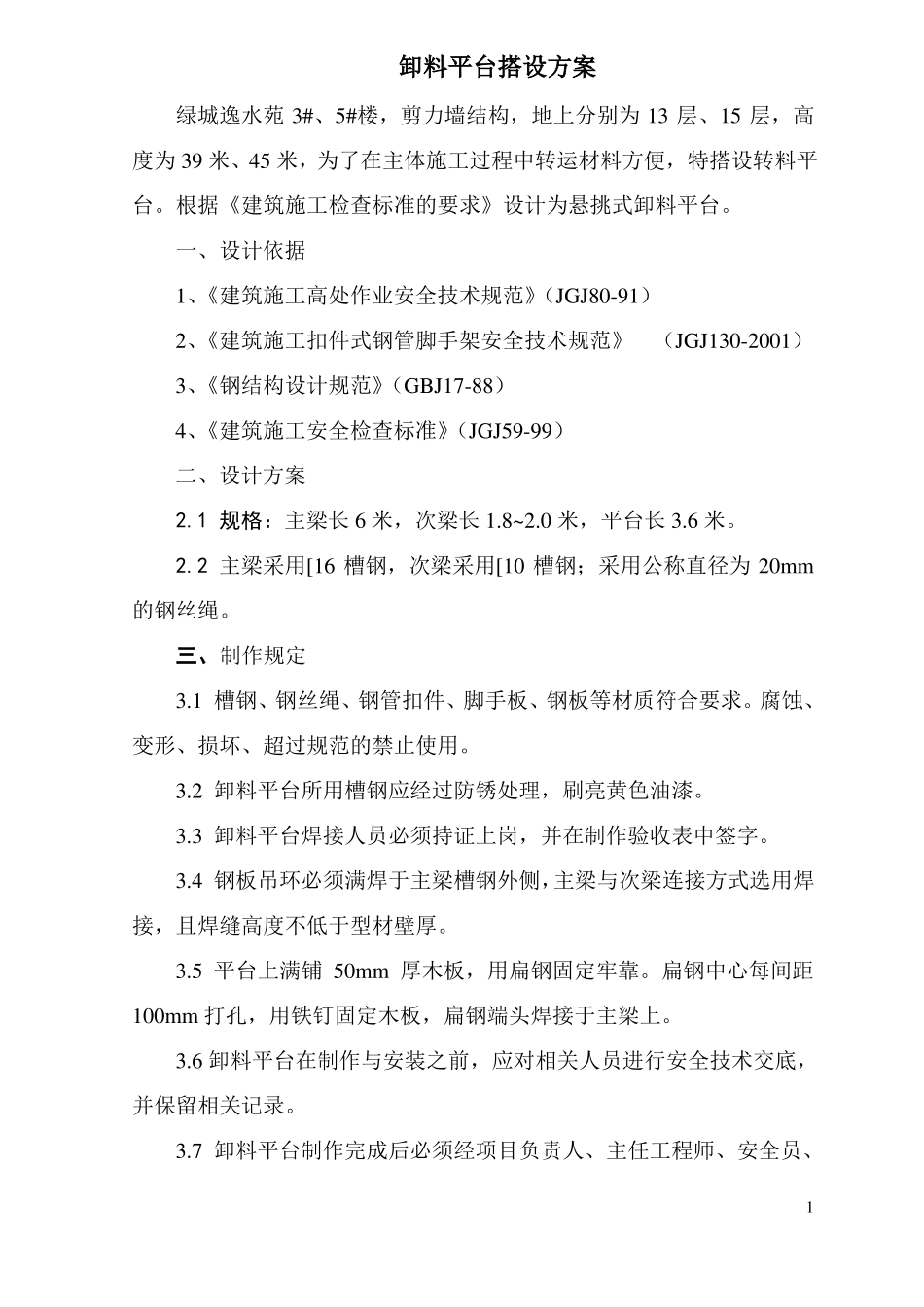

卸料平台搭设方案绿城逸水苑 3#、5#楼，剪力墙结构，地上分别为 13 层、15 层，高度为 39 米、45 米，为了在主体施工过程中转运材料方便，特搭设转料平台。根据《建筑施工检查标准的要求》设计为悬挑式卸料平台。一、设计依据1、《建筑施工高处作业安全技术规范》（JGJ80-91）2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）3、《钢结构设计规范》（GBJ17-88）4、《建筑施工安全检查标准》（JGJ59-99）二、设计方案2.1 规格：主梁长 6 米，次梁长 1.8~2.0 米，平台长 3.6 米。2.2 主梁采用[16 槽钢，次梁采用[10 槽钢；采用公称直径为 20mm的钢丝绳。三、制作规定3.1 槽钢、钢丝绳、钢管扣件、脚手板、钢板等材质符合要求。腐蚀、变形、损坏、超过规范的禁止使用。3.2 卸料平台所用槽钢应经过防锈处理，刷亮黄色油漆。3.3 卸料平台焊接人员必须持证上岗，并在制作验收表中签字。3.4 钢板吊环必须满焊于主梁槽钢外侧，主梁与次梁连接方式选用焊接，且焊缝高度不低于型材壁厚。3.5 平台上满铺 50mm 厚木板，用扁钢固定牢靠。扁钢中心每间距100mm 打孔，用铁钉固定木板，扁钢端头焊接于主梁上。3.6 卸料平台在制作与安装之前，应对相关人员进行安全技术交底，并保留相关记录。3.7 卸料平台制作完成后必须经项目负责人、主任工程师、安全员、1制作负责人共同验收签字后方可进行安装。四、 安装及验收规定4.1 安装前应检查确认卸料平台符合要求。4.2 拉结点及预埋件埋置必须位于建筑结构上，可靠、安全、合理，保证钢丝绳张开角度在 450~600 之间。严禁将钢丝绳拉接在脚手架上。4.3 卸料平台悬空端应略高于楼内固定端。内部第二道钢丝绳应略松于端头位置处钢丝绳，每根钢丝绳一端必须加三道绳卡。4.4 两侧防护栏杆必须与端部防护栏杆有连接固定措施，确保防护栏杆稳定、安全。防护栏杆内侧使用竹胶板封闭，用铁丝绑扎牢靠。4.5 卸料平台内外侧应挂限载标识牌及“当心坠落”警示牌，总荷载严禁超过设计容许荷载。4.6 卸料平台每次安装完毕后，项目负责人必须组织主任工程师、安全员、安装负责人共同进行验收，在验收表中签字确认合格后方可投入使用。4.7 使用中，任何人发现有安全隐患，必须及时报告，进行整改处理，必要时，停止使用。发现钢丝绳有锈蚀损坏应及时更换，焊缝脱焊应及时修复，确保安全。五、材料堆放限额5.1 卸料平台限定最大荷载为 1000 公斤。材料堆放限额应符合表中任一条规定...
