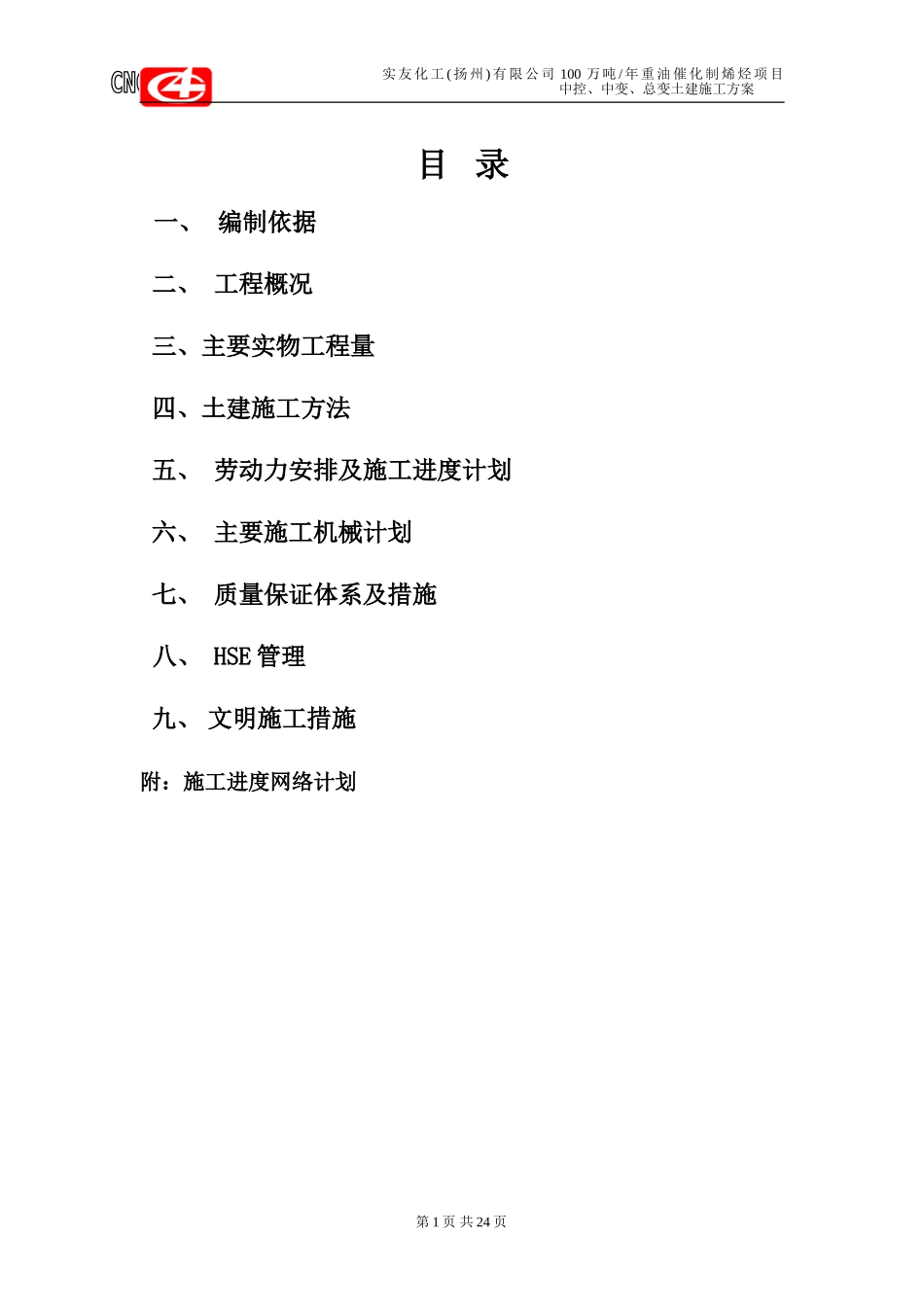

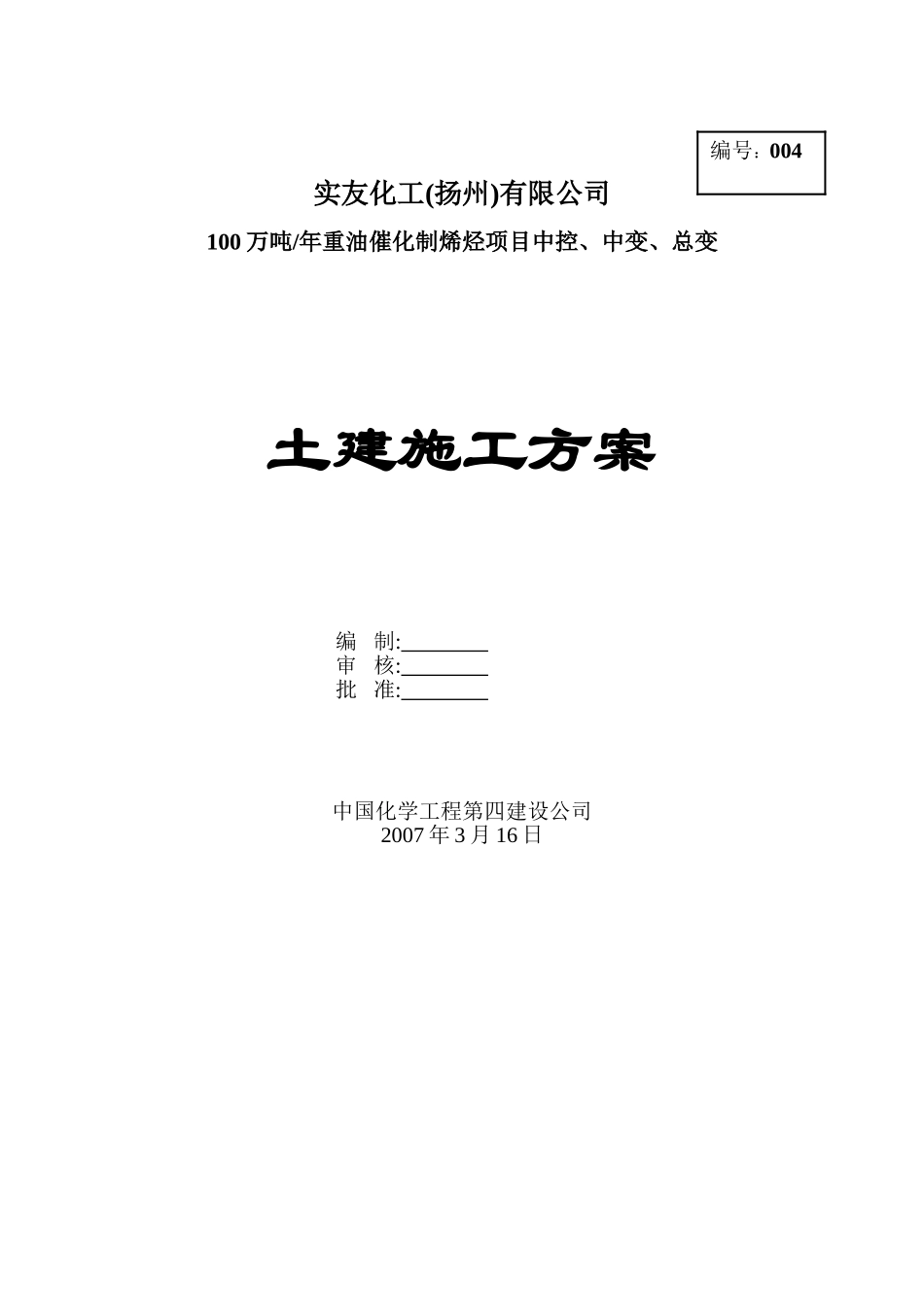

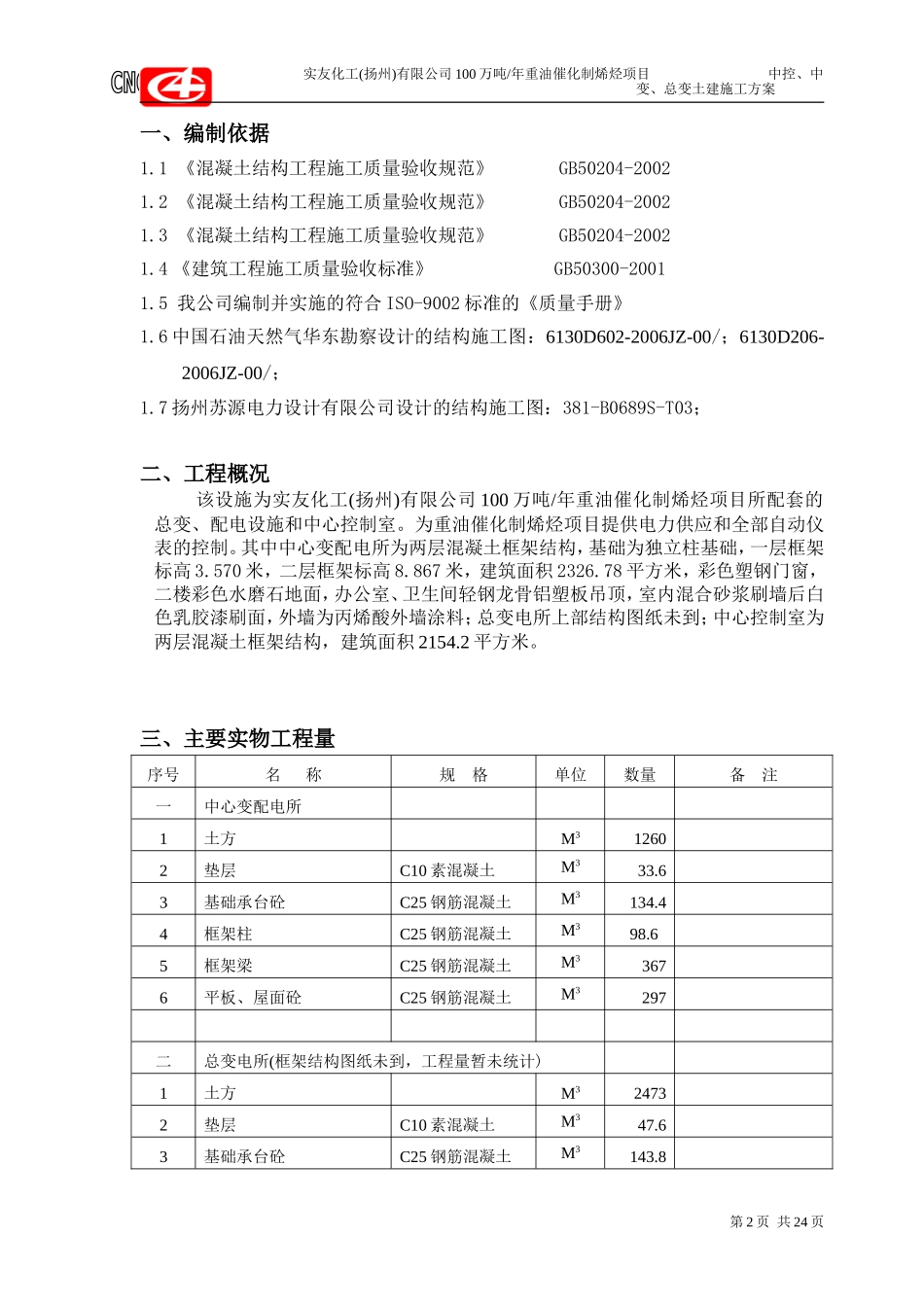

实友化工(扬州)有限公司100万吨/年重油催化制烯烃项目中控、中变、总变土建施工方案编制:审核:批准:中国化学工程第四建设公司2007年3月16日编号：004实友化工(扬州)有限公司100万吨/年重油催化制烯烃项目中控、中变、总变土建施工方案目录一、编制依据二、工程概况三、主要实物工程量四、土建施工方法五、劳动力安排及施工进度计划六、主要施工机械计划七、质量保证体系及措施八、HSE管理九、文明施工措施附：施工进度网络计划第1页共24页实友化工(扬州)有限公司100万吨/年重油催化制烯烃项目中控、中变、总变土建施工方案一、编制依据1.1《混凝土结构工程施工质量验收规范》GB50204-20021.2《混凝土结构工程施工质量验收规范》GB50204-20021.3《混凝土结构工程施工质量验收规范》GB50204-20021.4《建筑工程施工质量验收标准》GB50300-20011.5我公司编制并实施的符合ISO-9002标准的《质量手册》1.6中国石油天然气华东勘察设计的结构施工图：6130D602-2006JZ-00/；6130D206-2006JZ-00/；1.7扬州苏源电力设计有限公司设计的结构施工图：381-B0689S-T03；二、工程概况该设施为实友化工(扬州)有限公司100万吨/年重油催化制烯烃项目所配套的总变、配电设施和中心控制室。为重油催化制烯烃项目提供电力供应和全部自动仪表的控制。其中中心变配电所为两层混凝土框架结构，基础为独立柱基础，一层框架标高3.570米，二层框架标高8.867米，建筑面积2326.78平方米，彩色塑钢门窗，二楼彩色水磨石地面，办公室、卫生间轻钢龙骨铝塑板吊顶，室内混合砂浆刷墙后白色乳胶漆刷面，外墙为丙烯酸外墙涂料；总变电所上部结构图纸未到；中心控制室为两层混凝土框架结构，建筑面积2154.2平方米。三、主要实物工程量序号名称规格单位数量备注一中心变配电所1土方M312602垫层C10素混凝土M333.63基础承台砼C25钢筋混凝土M3134.44框架柱C25钢筋混凝土M398.65框架梁C25钢筋混凝土M33676平板、屋面砼C25钢筋混凝土M3297二总变电所(框架结构图纸未到，工程量暂未统计)1土方M324732垫层C10素混凝土M347.63基础承台砼C25钢筋混凝土M3143.8第2页共24页实友化工(扬州)有限公司100万吨/年重油催化制烯烃项目中控、中变、总变土建施工方案三中心控制室1土方M39972基础碎石垫层M3173.83基础砼C30钢筋混凝土M32504框架柱C30钢筋混凝土M3138.435框架梁C30钢筋混凝土M3218.26现浇有梁板楼屋面C30钢筋混凝土M27现浇砼墙厚250mmM25428墙体砌筑M216009钢筋制安吨12210轻钢龙骨吊顶M2172611内外墙贴面M2134012水泥砂浆地面M2105613楼地面贴地砖M2174814室内抗静电全钢地板M227615屋面防水保温M2105616彩色塑钢门窗M2180.417彩色铝合金隔断M234四、土建施工方法1、测量控制1.1平面控制1)根据业主就近提供的控制点，用导线法测设施工区域内控制网格，其控制点的埋设按规范要求进行。2)方格网采用J2经纬仪测角，电磁波测距仪按四等水准测量的要求施测，测角误差为±2.5，方位角闭全限差为＋5，导线全长相对闭合限角为43。3)所设控制网必须经业主复测确认合格方能使用，并进行不定时的复测，并验证其准确性。4)所有控制点必须设立保护措施，以防意外破坏而影响工程的顺利进行。1.2高程控制为了总体的保护及使用方便，高程控制网站平面控制网布设采用DSI水准仪，按照三等水准的要求进行施测。2、土建施工一般工序测量放线→基坑开挖→砼垫层→破桩头→基础弹线放样→钢筋绑扎→模板制作→预埋第3页共24页实友化工(扬州)有限公司100万吨/年重油催化制烯烃项目中控、中变、总变土建施工方案铁件及地脚螺栓固定→砼浇筑→养护→拆模→验收→回填。3、土方工程3.1.动土开工前打桩队与土方开挖队完成装置区桩的交接，土方开挖队掌握桩的施工情况，并对桩进行复测。3.2.根据图纸设计，其中110KV变电所，基础为-3.3m，因考虑地下水丰富，采用用轻型井降水，工作如下：a根据图纸把基础大样放出，在四周开挖井点降水沟。b插井点降水管，其降水支管采用Φ48钢管，间距为1.2m。c安装井点降水机，开始降水。d降水2天后，开始土方开挖。中心变点所和中心控制室基础为-1.2m，可采用基坑排水，基础土方开挖后四周设300mm宽排水沟和集水坑，用潜水泵...
