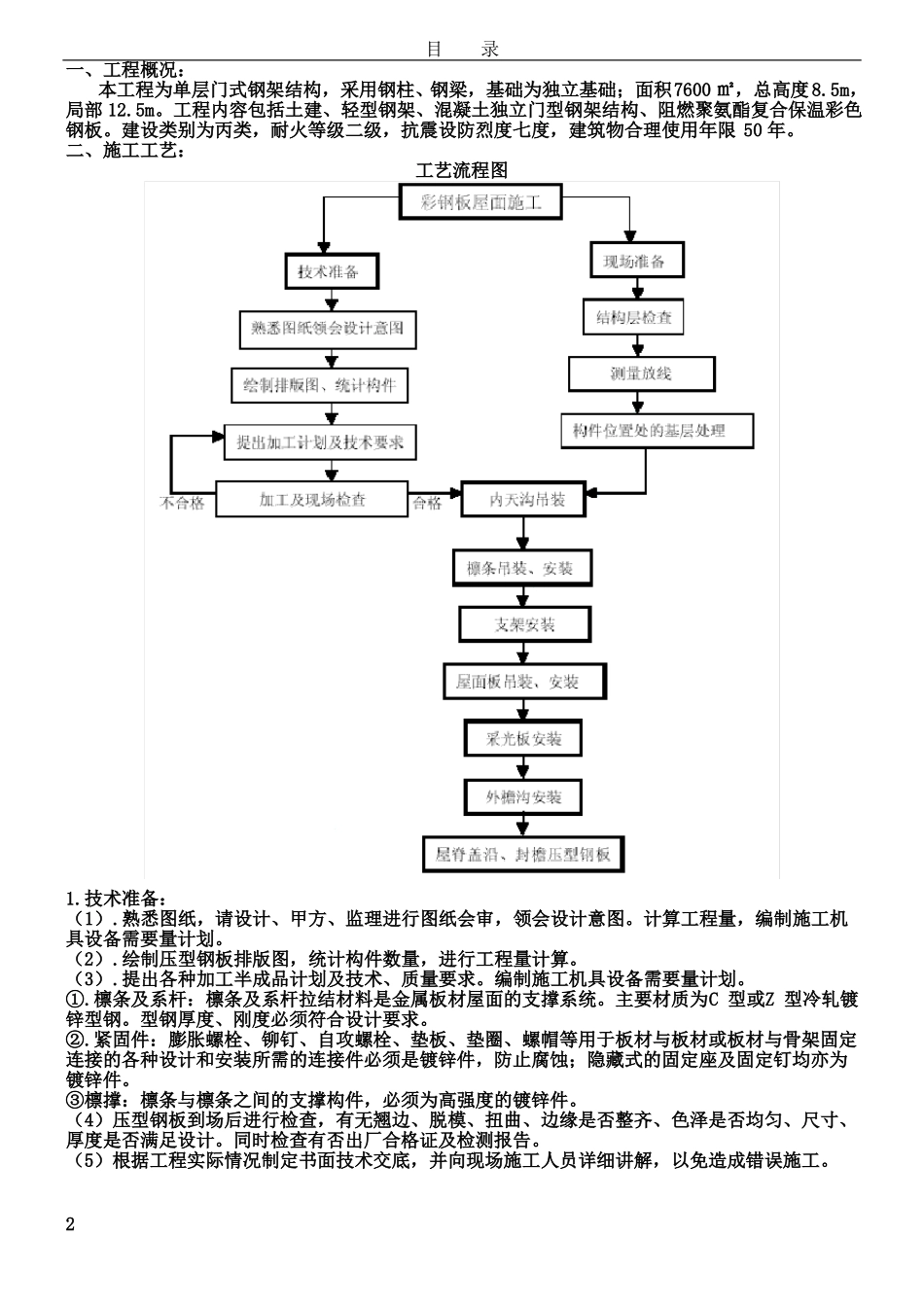

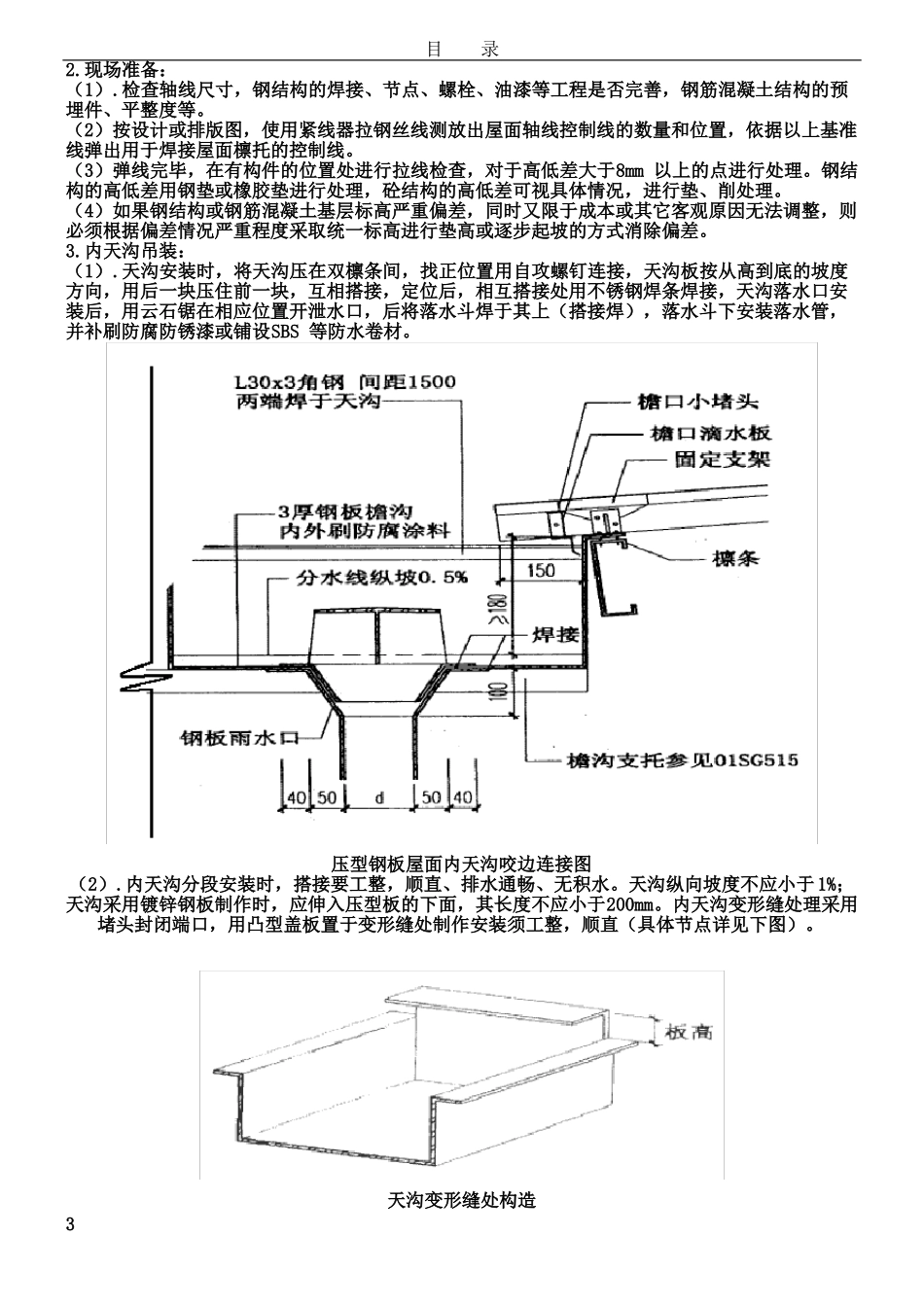

目录内蒙古普泰电力设备有限公司节能箱变生产基地建设项目一车间压型金属板屋面施工方案内蒙古普泰路桥有限公司1目录一、工程概况：本工程为单层门式钢架结构，采用钢柱、钢梁，基础为独立基础；面积7600 ㎡，总高度8.5m，局部 12.5m。工程内容包括土建、轻型钢架、混凝土独立门型钢架结构、阻燃聚氨酯复合保温彩色钢板。建设类别为丙类，耐火等级二级，抗震设防烈度七度，建筑物合理使用年限 50 年。二、施工工艺：工艺流程图1.技术准备：（1）.熟悉图纸，请设计、甲方、监理进行图纸会审，领会设计意图。计算工程量，编制施工机具设备需要量计划。（2）.绘制压型钢板排版图，统计构件数量，进行工程量计算。（3）.提出各种加工半成品计划及技术、质量要求。编制施工机具设备需要量计划。①.檩条及系杆：檩条及系杆拉结材料是金属板材屋面的支撑系统。主要材质为C 型或Z 型冷轧镀锌型钢。型钢厚度、刚度必须符合设计要求。②.紧固件：膨胀螺栓、铆钉、自攻螺栓、垫板、垫圈、螺帽等用于板材与板材或板材与骨架固定连接的各种设计和安装所需的连接件必须是镀锌件，防止腐蚀；隐藏式的固定座及固定钉均亦为镀锌件。③檩撑：檩条与檩条之间的支撑构件，必须为高强度的镀锌件。（4）压型钢板到场后进行检查，有无翘边、脱模、扭曲、边缘是否整齐、色泽是否均匀、尺寸、厚度是否满足设计。同时检查有否出厂合格证及检测报告。（5）根据工程实际情况制定书面技术交底，并向现场施工人员详细讲解，以免造成错误施工。2目录2.现场准备：（1）.检查轴线尺寸，钢结构的焊接、节点、螺栓、油漆等工程是否完善，钢筋混凝土结构的预埋件、平整度等。（2）按设计或排版图，使用紧线器拉钢丝线测放出屋面轴线控制线的数量和位置，依据以上基准线弹出用于焊接屋面檩托的控制线。（3）弹线完毕，在有构件的位置处进行拉线检查，对于高低差大于8mm 以上的点进行处理。钢结构的高低差用钢垫或橡胶垫进行处理，砼结构的高低差可视具体情况，进行垫、削处理。（4）如果钢结构或钢筋混凝土基层标高严重偏差，同时又限于成本或其它客观原因无法调整，则必须根据偏差情况严重程度采取统一标高进行垫高或逐步起坡的方式消除偏差。3.内天沟吊装：（1）.天沟安装时，将天沟压在双檩条间，找正位置用自攻螺钉连接，天沟板按从高到底的坡度方向，用后一块压住前一块，互相搭接，定位后，相互搭接处用不锈钢焊条焊接，天沟落水口安装后，用云石锯在相应位置开泄水口，后将...
