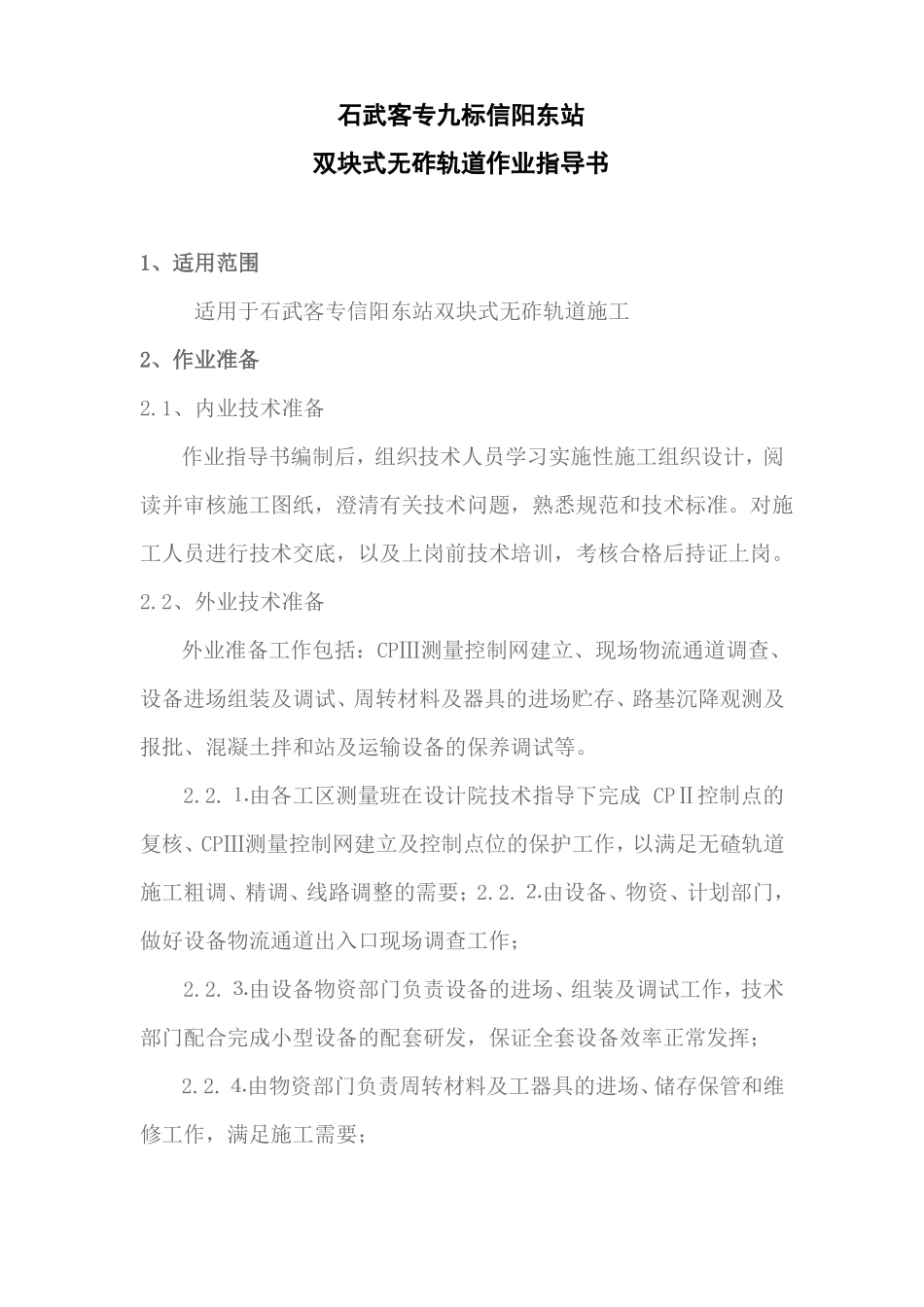

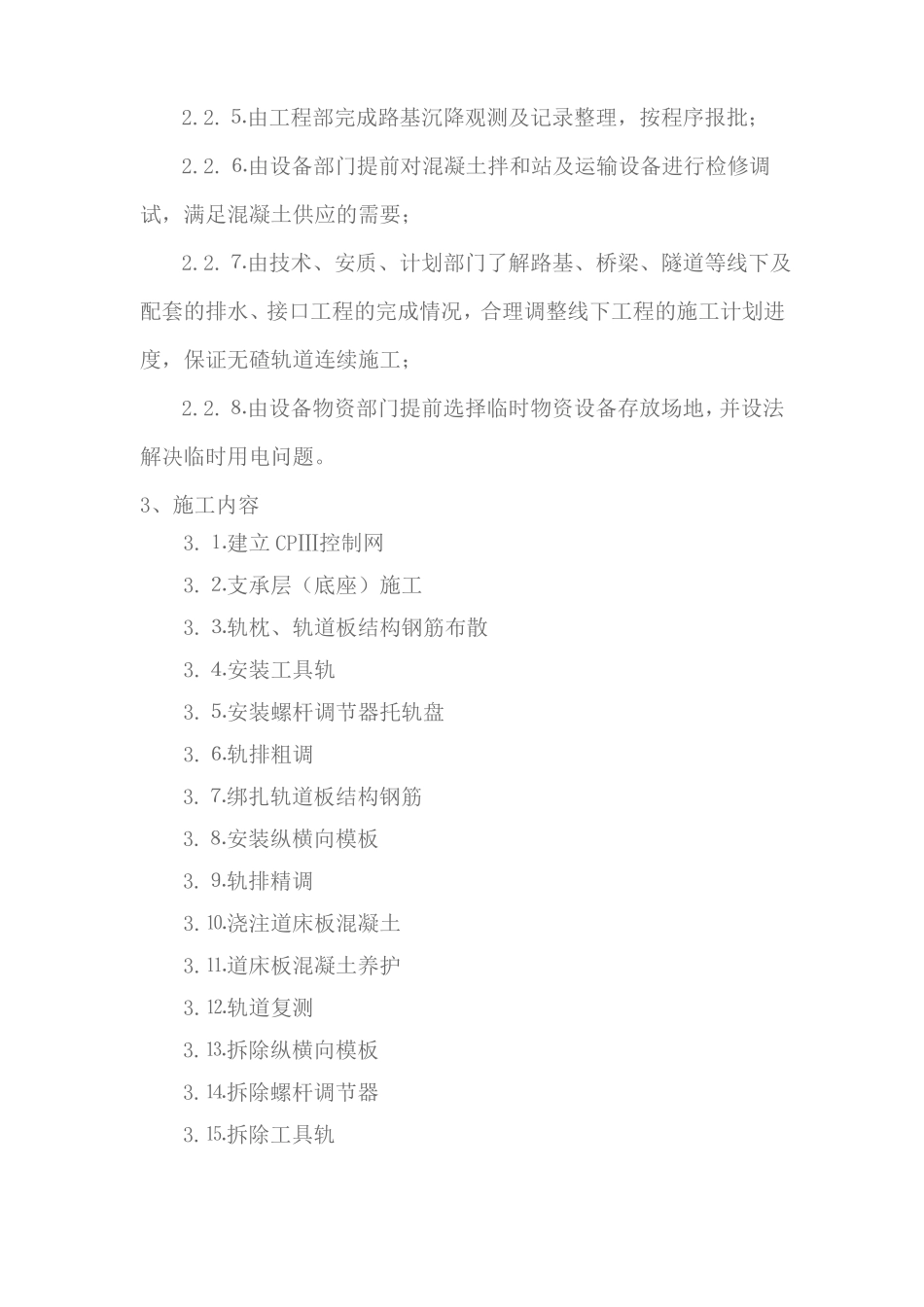

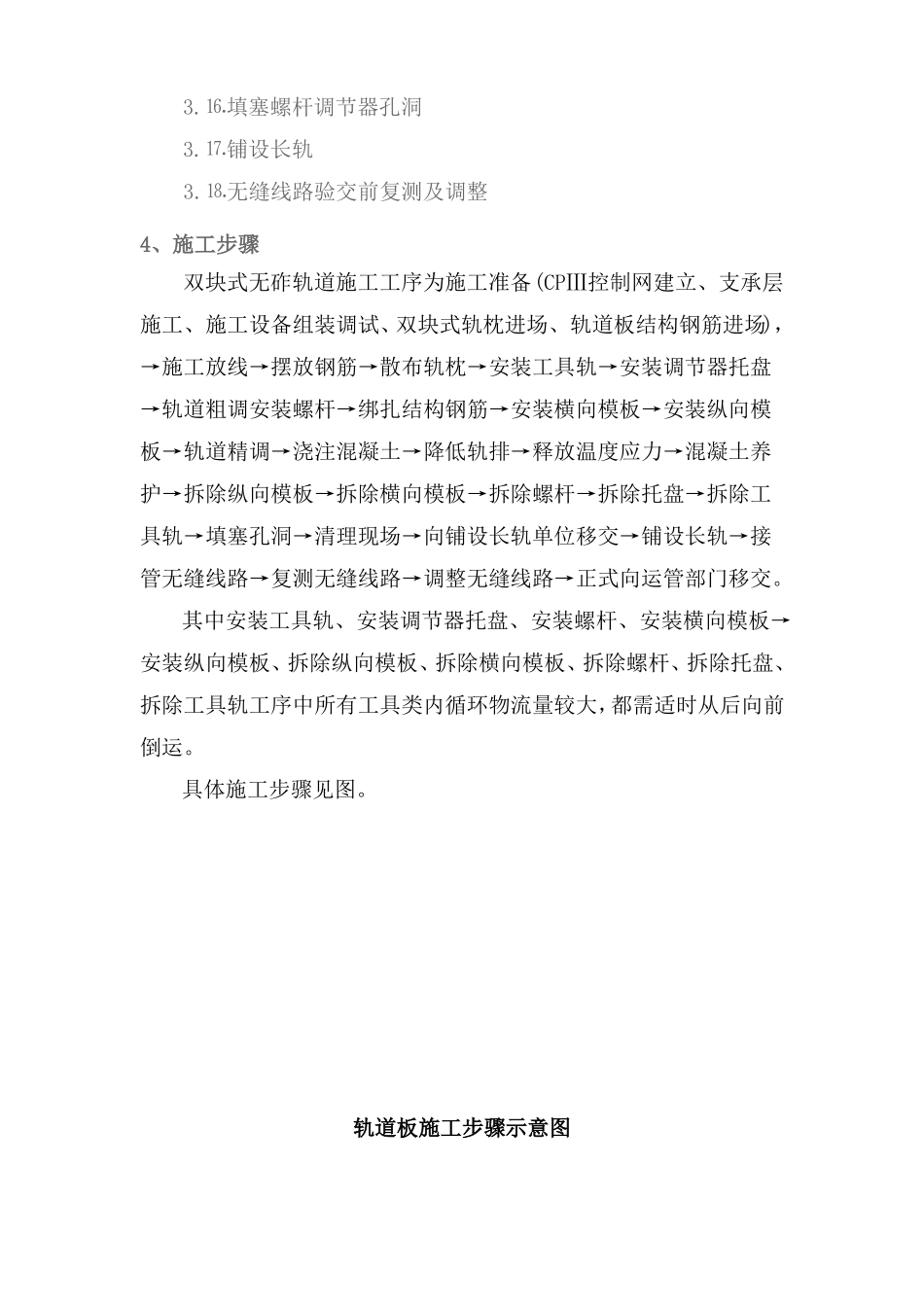

石武客专九标信阳东站双块式无砟轨道作业指导书1、适用范围适用于石武客专信阳东站双块式无砟轨道施工2、作业准备2.1、内业技术准备作业指导书编制后，组织技术人员学习实施性施工组织设计，阅读并审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。对施工人员进行技术交底，以及上岗前技术培训，考核合格后持证上岗。2.2、外业技术准备外业准备工作包括：CPⅢ测量控制网建立、现场物流通道调查、设备进场组装及调试、周转材料及器具的进场贮存、路基沉降观测及报批、混凝土拌和站及运输设备的保养调试等。2.2.⒈由各工区测量班在设计院技术指导下完成 CPⅡ控制点的复核、CPⅢ测量控制网建立及控制点位的保护工作，以满足无碴轨道施工粗调、精调、线路调整的需要；2.2.⒉由设备、物资、计划部门，做好设备物流通道出入口现场调查工作；2.2.⒊由设备物资部门负责设备的进场、组装及调试工作，技术部门配合完成小型设备的配套研发，保证全套设备效率正常发挥；2.2.⒋由物资部门负责周转材料及工器具的进场、储存保管和维修工作，满足施工需要；2.2.⒌由工程部完成路基沉降观测及记录整理，按程序报批；2.2.⒍由设备部门提前对混凝土拌和站及运输设备进行检修调试，满足混凝土供应的需要；2.2.⒎由技术、安质、计划部门了解路基、桥梁、隧道等线下及配套的排水、接口工程的完成情况，合理调整线下工程的施工计划进度，保证无碴轨道连续施工；2.2.⒏由设备物资部门提前选择临时物资设备存放场地，并设法解决临时用电问题。3、施工内容3.⒈建立 CPⅢ控制网3.⒉支承层（底座）施工3.⒊轨枕、轨道板结构钢筋布散3.⒋安装工具轨3.⒌安装螺杆调节器托轨盘3.⒍轨排粗调3.⒎绑扎轨道板结构钢筋3.⒏安装纵横向模板3.⒐轨排精调3.⒑浇注道床板混凝土3.⒒道床板混凝土养护3.⒓轨道复测3.⒔拆除纵横向模板3.⒕拆除螺杆调节器3.⒖拆除工具轨3.⒗填塞螺杆调节器孔洞3.⒘铺设长轨3.⒙无缝线路验交前复测及调整4、施工步骤双块式无砟轨道施工工序为施工准备(CPⅢ控制网建立、支承层施工、施工设备组装调试、双块式轨枕进场、轨道板结构钢筋进场)，→施工放线→摆放钢筋→散布轨枕→安装工具轨→安装调节器托盘→轨道粗调安装螺杆→绑扎结构钢筋→安装横向模板→安装纵向模板→轨道精调→浇注混凝土→降低轨排→释放温度应力→混凝土养护→拆除纵向模板→拆除横向模板→拆除螺杆→拆除托盘→拆除工具轨→填塞孔洞→清理现场→向铺设长轨单位移交→铺设长轨→接管...
