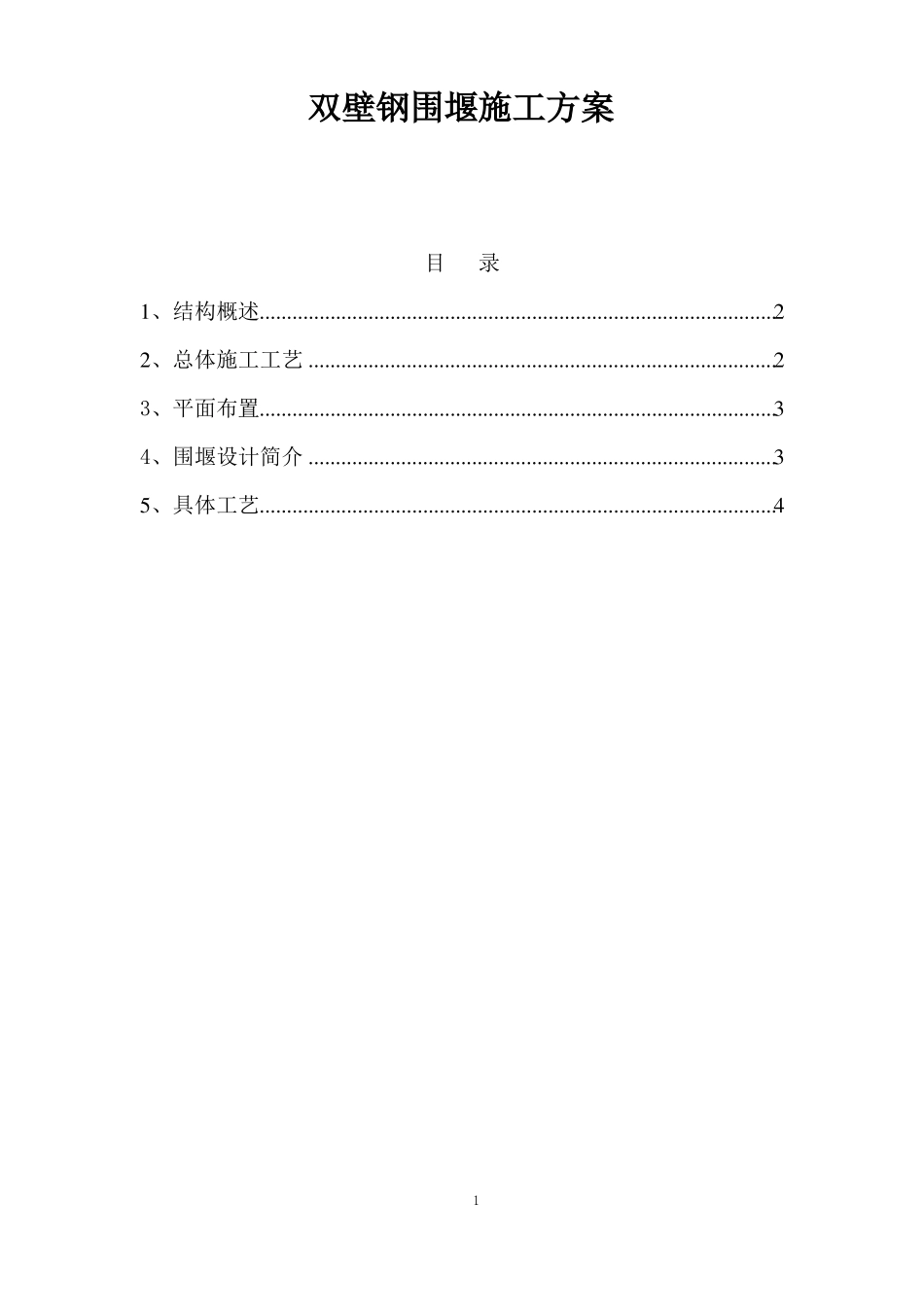

双壁钢围堰施工方案

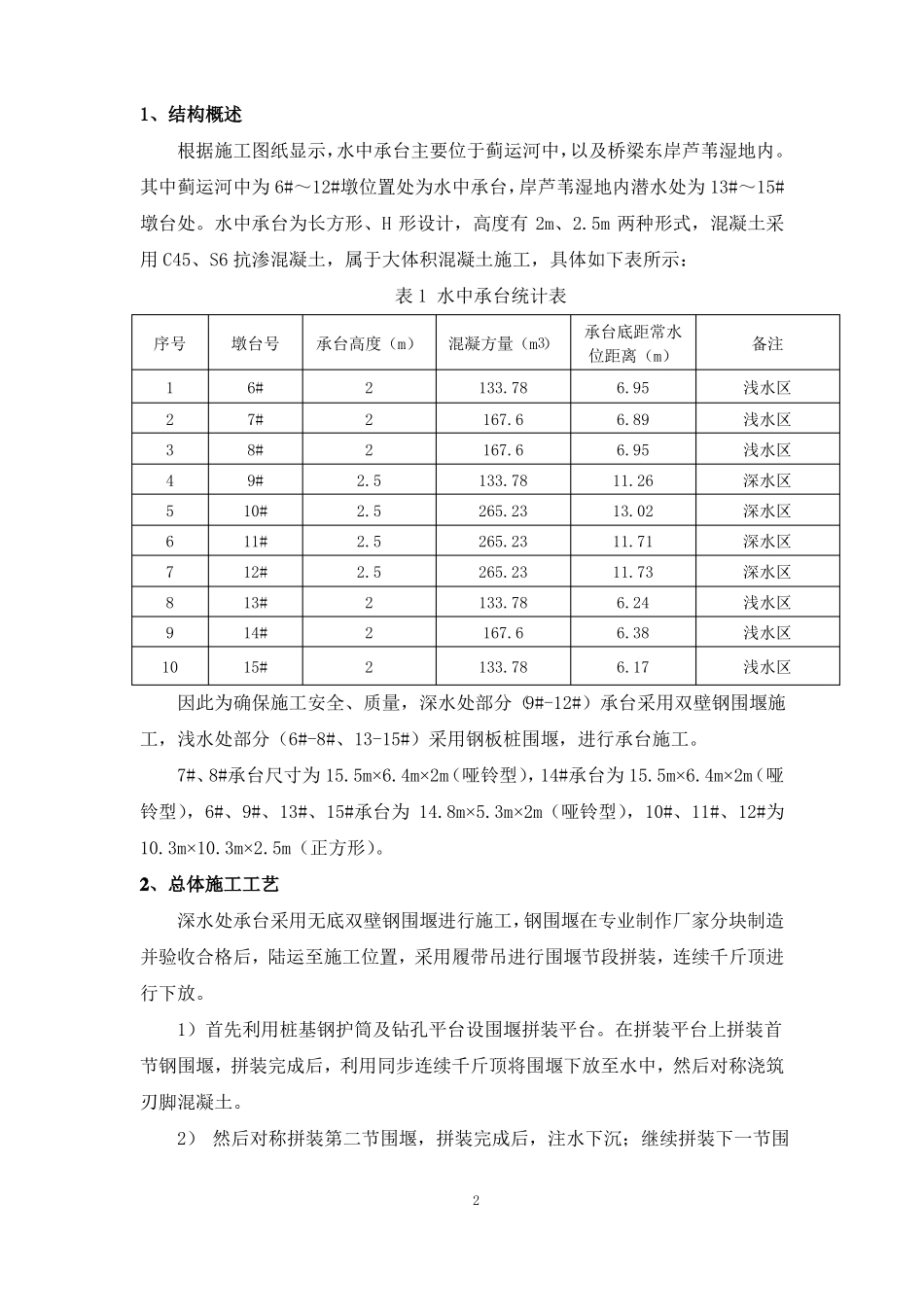

双壁钢围堰施工方案目录1、结构概述...............................................................................................22、总体施工工艺 ......................................................................................23、平面布置...............................................................................................34、围堰设计简介 ......................................................................................35、具体工艺...............................................................................................411、结构概述根据施工图纸显示，水中承台主要位于蓟运河中，以及桥梁东岸芦苇湿地内。其中蓟运河中为 6#～12#墩位置处为水中承台，岸芦苇湿地内潜水处为 13#～15#墩台处。水中承台为长方形、H 形设计，高度有 2m、2.5m 两种形式，混凝土采用 C45、S6 抗渗混凝土，属于大体积混凝土施工，具体如下表所示：表 1 水中承台统计表序号12345678910墩台号6#7#8#9#10#11#12#13#14#15#承台高度（m）2222.52.52.52.5222混凝方量（m3）133.78167.6167.6133.78265.23265.23265.23133.78167.6133.78承台底距常水位距离（m）6.956.896.9511.2613.0211.7111.736.246.386.17备注浅水区浅水区浅水区深水区深水区深水区深水区浅水区浅水区浅水区因此为确保施工安全、质量，深水处部分（9#-12#）承台采用双壁钢围堰施工，浅水处部分（6#-8#、13-15#）采用钢板桩围堰，进行承台施工。7#、8#承台尺寸为 15.5m×6.4m×2m（哑铃型），14#承台为 15.5m×6.4m×2m（哑铃型），6#、9#、13#、15#承台为 14.8m×5.3m×2m（哑铃型），10#、11#、12#为10.3m×10.3m×2.5m（正方形）。2、总体施工工艺深水处承台采用无底双壁钢围堰进行施工，钢围堰在专业制作厂家分块制造并验收合格后，陆运至施工位置，采用履带吊进行围堰节段拼装，连续千斤顶进行下放。1）首先利用桩基钢护筒及钻孔平台设围堰拼装平台。在拼装平台上拼装首节钢围堰，拼装完成后，利用同步连续千斤顶将围堰下放至水中，然后对称浇筑刃脚混凝土。2） 然后对称拼装第二节围堰，拼装完成后，注水下沉；继续拼装下一节围2堰，直至围堰着床。3）围堰着床以后，派潜水员对围堰刃角四周进行探摸，对存在漏洞的地方抛填碎石进行堵漏。4）利用钢护筒搭设封底施工平台，分两次进行封底施工，第 1 次水下浇筑3m 厚...
