双排钢管脚手架施工方案

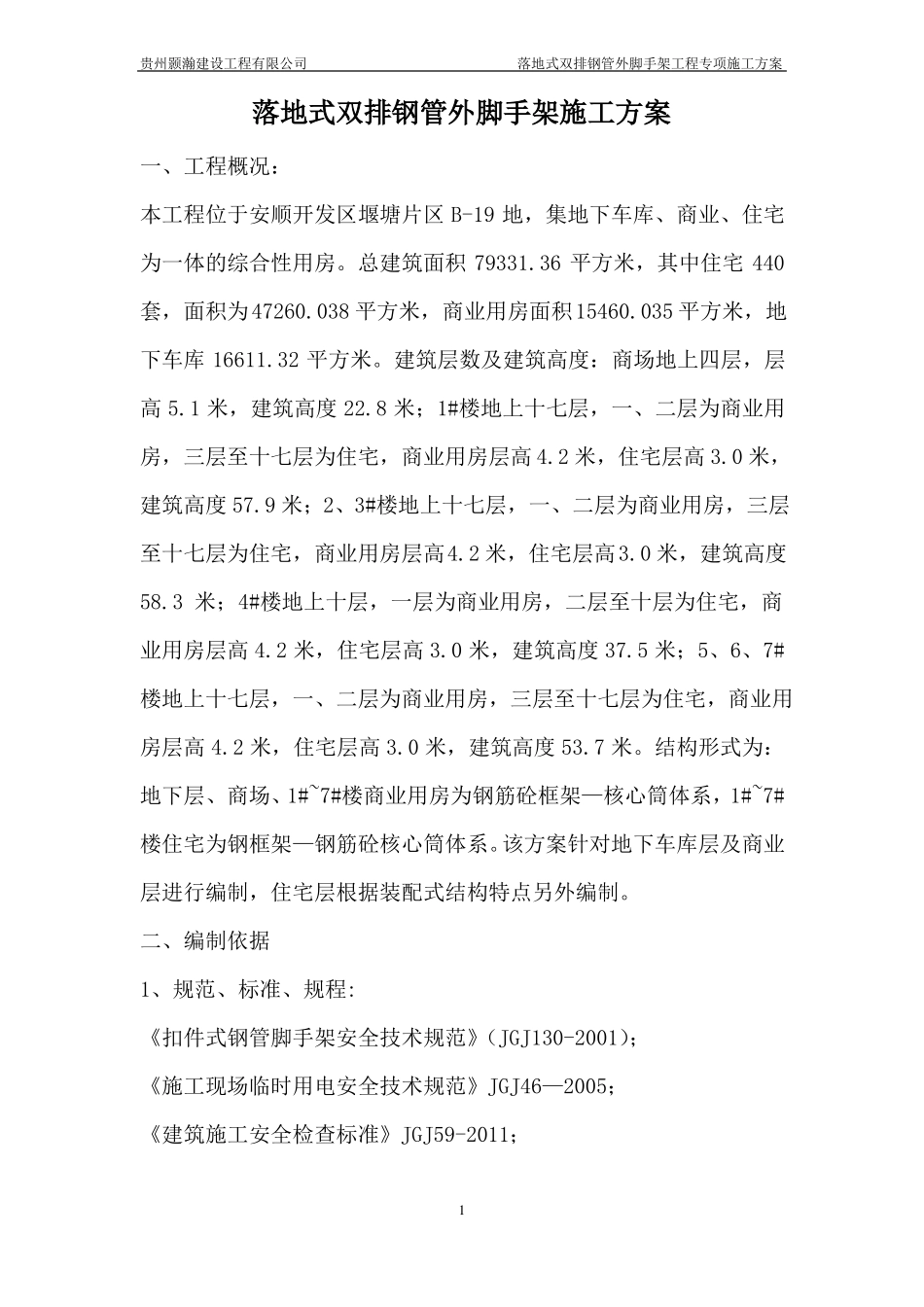

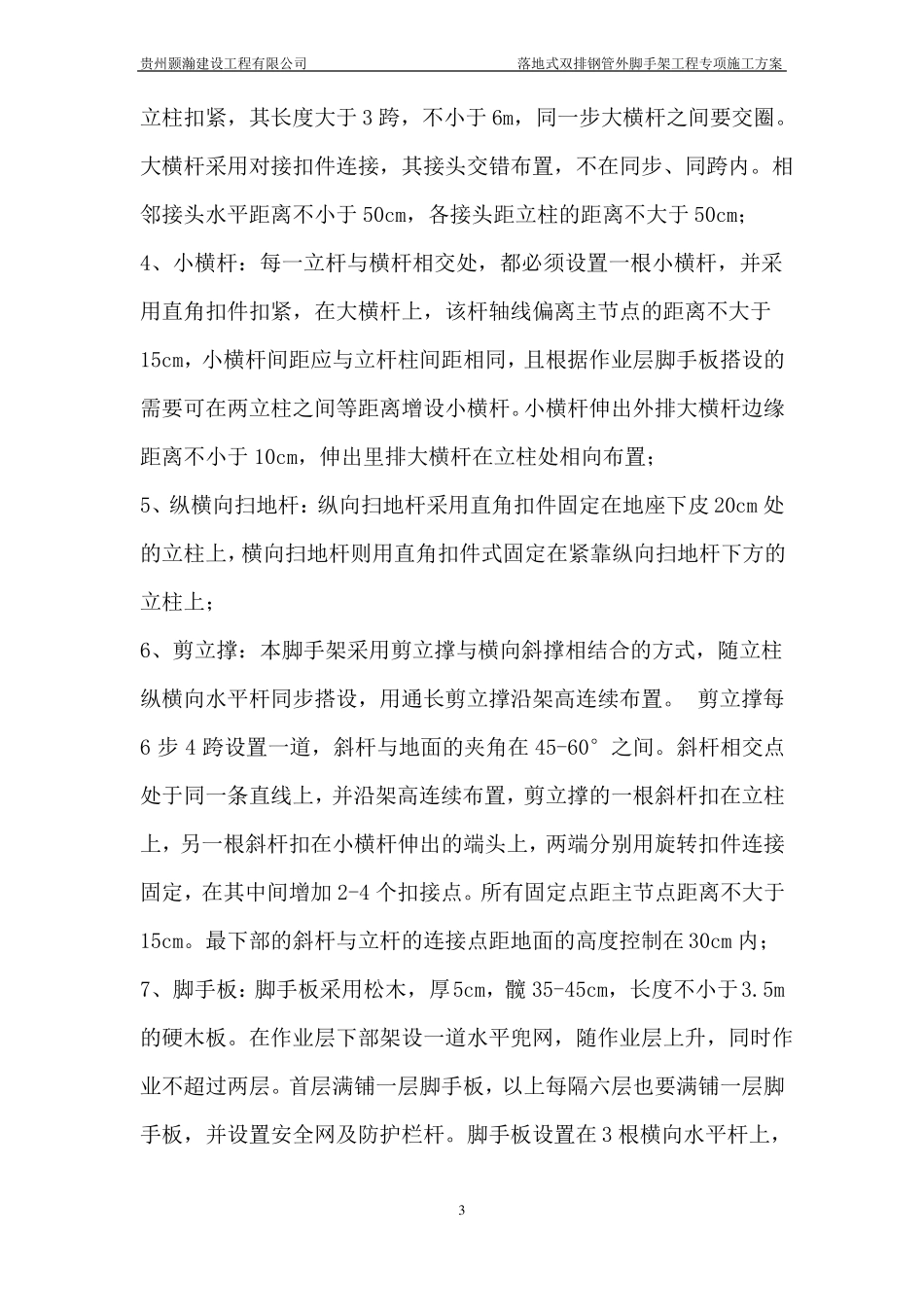

贵州颢瀚建设工程有限公司落地式双排钢管外脚手架工程专项施工方案落地式双排钢管外脚手架施工方案一、工程概况：本工程位于安顺开发区堰塘片区 B-19 地，集地下车库、商业、住宅为一体的综合性用房。总建筑面积 79331.36 平方米，其中住宅 440套，面积为47260.038 平方米，商业用房面积15460.035 平方米，地下车库 16611.32 平方米。建筑层数及建筑高度：商场地上四层，层高 5.1 米，建筑高度 22.8 米；1#楼地上十七层，一、二层为商业用房，三层至十七层为住宅，商业用房层高 4.2 米，住宅层高 3.0 米，建筑高度 57.9 米；2、3#楼地上十七层，一、二层为商业用房，三层至十七层为住宅，商业用房层高4.2 米，住宅层高3.0 米，建筑高度58.3 米；4#楼地上十层，一层为商业用房，二层至十层为住宅，商业用房层高 4.2 米，住宅层高 3.0 米，建筑高度 37.5 米；5、6、7#楼地上十七层，一、二层为商业用房，三层至十七层为住宅，商业用房层高 4.2 米，住宅层高 3.0 米，建筑高度 53.7 米。结构形式为：地下层、商场、1#~7#楼商业用房为钢筋砼框架—核心筒体系，1#~7#楼住宅为钢框架—钢筋砼核心筒体系。该方案针对地下车库层及商业层进行编制，住宅层根据装配式结构特点另外编制。二、编制依据1、规范、标准、规程:《扣件式钢管脚手架安全技术规范》（JGJ130-2001）；《施工现场临时用电安全技术规范》JGJ46—2005；《建筑施工安全检查标准》JGJ59-2011；1贵州颢瀚建设工程有限公司落地式双排钢管外脚手架工程专项施工方案《建筑施工现场环境与卫生标准》JGJ146-2004；2、设计文件：本工程施工图；设计修改、技术联系单、图纸会审记录；招投标文件：施工组织设计；投标预算；3、本工程《施工承包合同》；三、脚手架方案选择结合本工程结构形式，实际施工特点，建筑物四周搭设落地式全高全封闭的扣件式双排钢管脚手架，搭设高度 26.3 米。此外架为一架三用，及用于结构施工和装饰施工，同时兼做安全防护。脚手架搭设采用双排钢管单立杆。立杆离结构外沿 0.3m，横距为 1m，纵距为 1.5m，大横杆步距为 1.5m。四、构造要求及技术措施1、地基处理，搭设场地必须平整，基础上底座用 C20 砼硬化，并设置排水措施；2、立杆：外脚手架采用双排钢管单立杆，立杆顶端高出结构檐口上皮 1.5m，立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现同步同跨内，并在高度方向...
