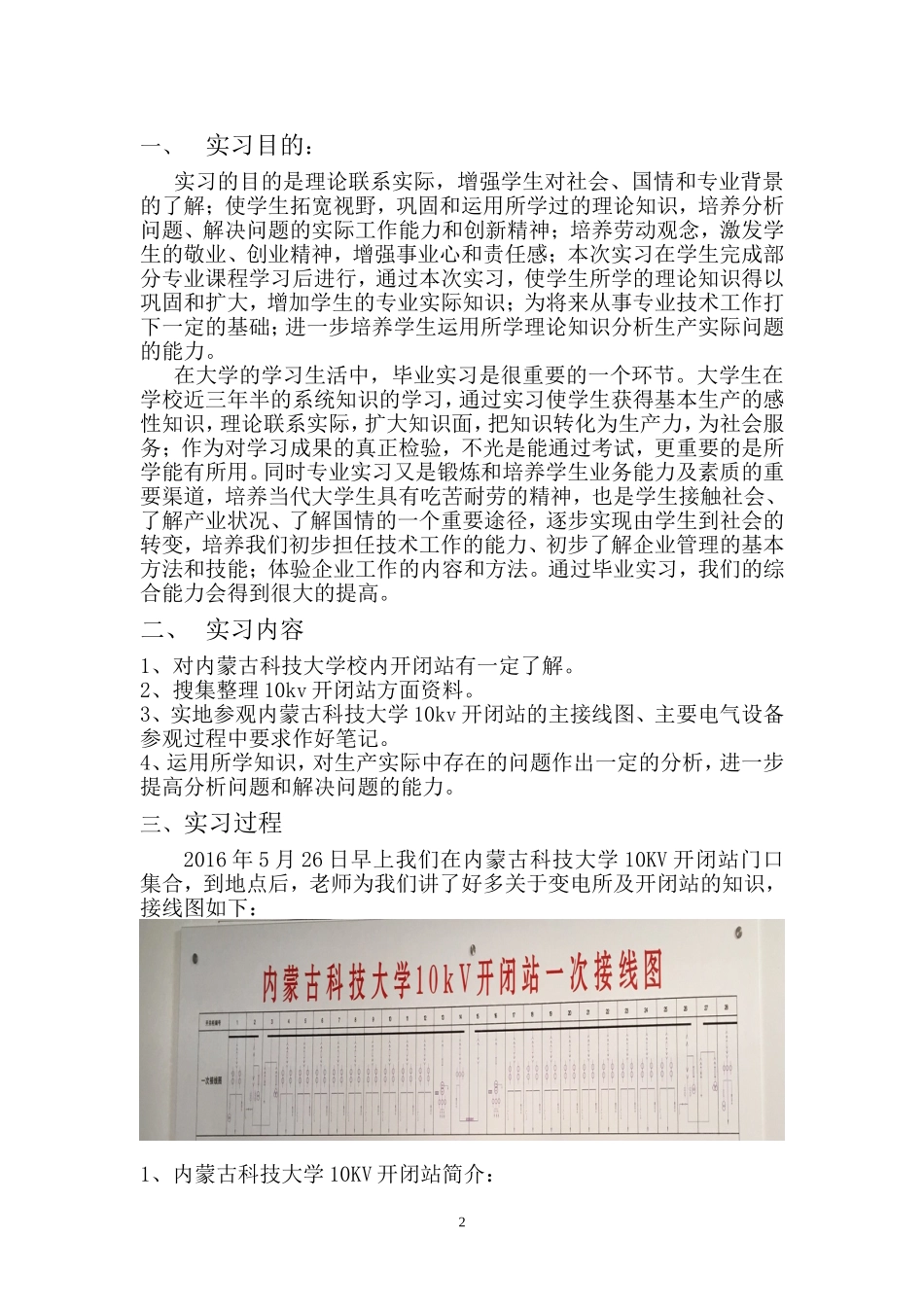

内蒙古科技大学本科生毕业实习报告学生姓名：左帅学号：1268149105专业：电气工程及其自动化班级：电气12-1班指导教师：杨培宏一、实习目的：实习的目的是理论联系实际，增强学生对社会、国情和专业背景的了解；使学生拓宽视野，巩固和运用所学过的理论知识，培养分析问题、解决问题的实际工作能力和创新精神；培养劳动观念，激发学生的敬业、创业精神，增强事业心和责任感；本次实习在学生完成部分专业课程学习后进行，通过本次实习，使学生所学的理论知识得以巩固和扩大，增加学生的专业实际知识；为将来从事专业技术工作打下一定的基础；进一步培养学生运用所学理论知识分析生产实际问题的能力。在大学的学习生活中，毕业实习是很重要的一个环节。大学生在学校近三年半的系统知识的学习，通过实习使学生获得基本生产的感性知识，理论联系实际，扩大知识面，把知识转化为生产力，为社会服务；作为对学习成果的真正检验，不光是能通过考试，更重要的是所学能有所用。同时专业实习又是锻炼和培养学生业务能力及素质的重要渠道，培养当代大学生具有吃苦耐劳的精神，也是学生接触社会、了解产业状况、了解国情的一个重要途径，逐步实现由学生到社会的转变，培养我们初步担任技术工作的能力、初步了解企业管理的基本方法和技能；体验企业工作的内容和方法。通过毕业实习，我们的综合能力会得到很大的提高。二、实习内容1、对内蒙古科技大学校内开闭站有一定了解。2、搜集整理10kv开闭站方面资料。3、实地参观内蒙古科技大学10kv开闭站的主接线图、主要电气设备参观过程中要求作好笔记。4、运用所学知识，对生产实际中存在的问题作出一定的分析，进一步提高分析问题和解决问题的能力。三、实习过程2016年5月26日早上我们在内蒙古科技大学10KV开闭站门口集合，到地点后，老师为我们讲了好多关于变电所及开闭站的知识，接线图如下：1、内蒙古科技大学10KV开闭站简介：210kV开闭所，又称10kV开关站。它是起开闭作用，用来分配10kV电能的配电场所；是连接配电电源(110kV或35kV变电站)和配电网络(10kV环网)的纽带，是配电电源10kV母线的延伸，增加了配电电源的数量。开闭所的应用解决了110kV、35kV变电站出线数量不足、出线走廊受限的问题，减少了相同路径的电缆条数，节约了投资，同时使城市配电网更加灵活可靠，从而优化了配电网结构。目前10kV开闭所主要分为3类，即K型、P型、w型。K型开闭所是指采用空气绝缘开关柜(或SF6充气柜)及断路器并带微机保护的10kV开闭所。如图1所示，K型开闭所一般采用单母线分段的接线方式，简单可靠，规模为2～4回进线、6～10回出线。为满足开闭所周围低压负荷的需要，站内可附带2台8001250kVA的变压器及低压开关柜。一般进线不设保护，出线采用微机综合保护，在10kV母线分段开关处可配置备自投装置，从而进一步提高供电可靠性。K型开闭所内应配置自动化装置(遥测、遥信、遥控等)，以适应城市配电网自动化的要求。除此之外，K型开闭所还应配置可靠的直流操作电源。P型开闭所是指采用环网柜及负荷开关(或负荷开关一熔断器组合电器)的10kV开闭所。如图2所示，P型开闭所的主接线与K型开闭所类似，一般采用单母线分段，规模为2进10出，站内也可附带2台8001250kVA的变压器。P型开闭所进线不设保护，出线采用高压熔断器保护，10kV分段采用手动操作，不设备自投。w型开闭所是指由环网柜及负荷开关(或负荷开关一熔断器组合电器)和箱体构成的预装式户外10kV开闭所。如图3所示，w型开闭所一般采用单母线接线方式，规模为1回进线、3～5回出线，站内可附带1台315~500kVA的变压器。不同的开闭所有各自的优缺点，从而有不同的应用场合。四、实习总结：在实习过程中，我有着许多的收获和欢乐，这些成功的经验将激励我在以后的人生之路上取得更大成绩，失败的经历将使努力去改变自己不完美的地方，让自己在以后的日子过的更好，这一切将成为我生命中最宝贵的财富之一。以前作为一名学生，主要的工作是学习；现在即将踏上社会，显然，自己的身份就有所变化，自然重心也随之而改变。学习经验自然是一个因素，然而更重要的是心态的转变没有做到位。现在发现了这个不足之处，应该...
