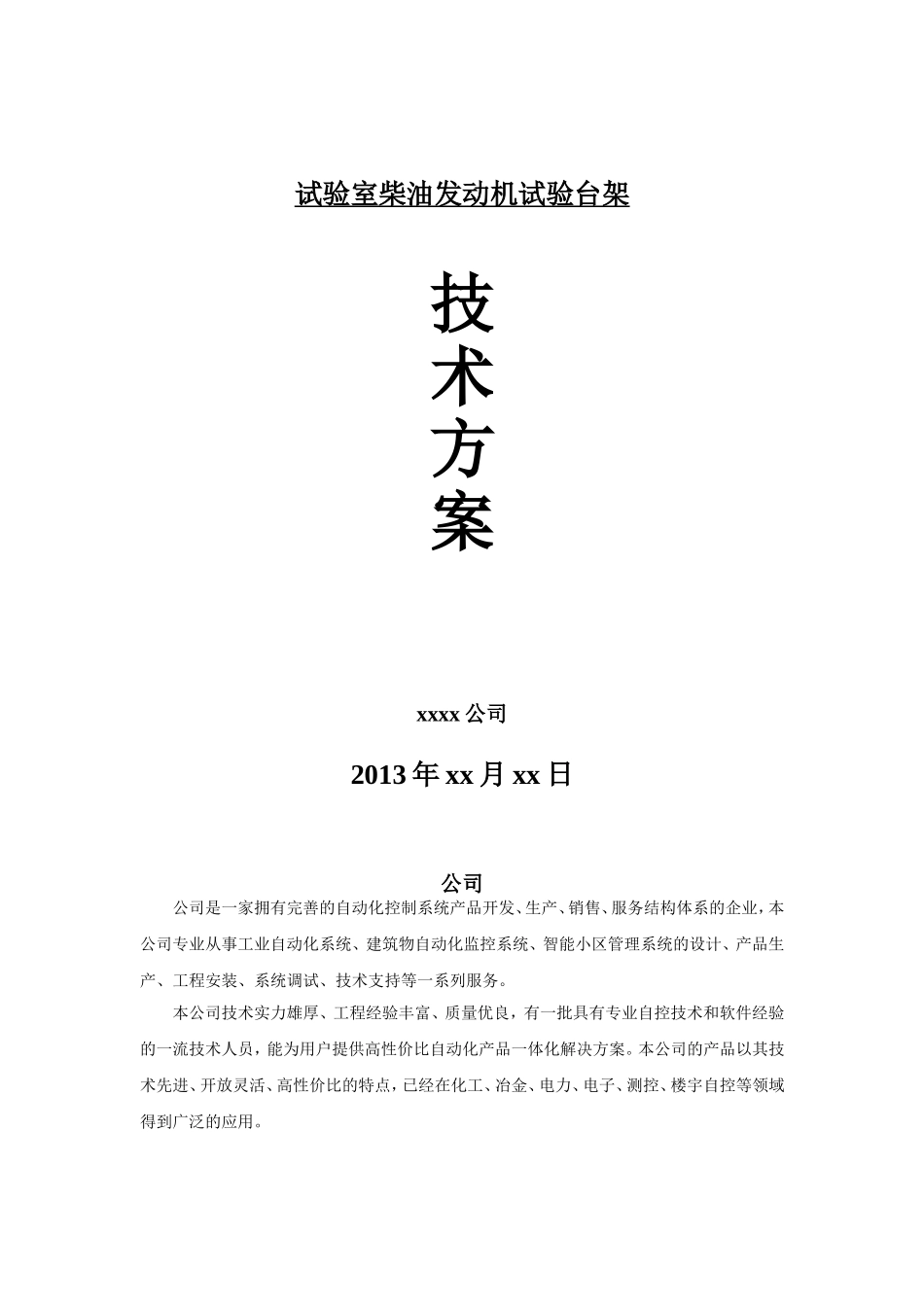

试验室柴油发动机试验台架技术方案xxxx公司2013年xx月xx日公司公司是一家拥有完善的自动化控制系统产品开发、生产、销售、服务结构体系的企业，本公司专业从事工业自动化系统、建筑物自动化监控系统、智能小区管理系统的设计、产品生产、工程安装、系统调试、技术支持等一系列服务。本公司技术实力雄厚、工程经验丰富、质量优良，有一批具有专业自控技术和软件经验的一流技术人员，能为用户提供高性价比自动化产品一体化解决方案。本公司的产品以其技术先进、开放灵活、高性价比的特点，已经在化工、冶金、电力、电子、测控、楼宇自控等领域得到广泛的应用。一、台架试验室规划1、试验室布置2、供电（气）系统3、冷却水系统（测功机冷却水系统，发动机冷却水系统）4、通风系统5、发动机进气与排气系统6、消声与隔震7、燃油，机油供给系统8、安全防范（消防）与图像监控系统9、测功机、油耗仪、烟度仪10、计算机测试系统二、试验目的与依据2．1目的安装在试验台上的发动机能模拟标准的使用条件或尽可能地接近标准使用条件；便于安装、调整、检查和更换发动机；有良好的通风、消音、消烟、隔振设施，尽可能改善试验人员的工作条件。通过对台架的设计、制造、安装，完成发动机出厂测试试验，出厂试验基于发动机在各种试验工况下监控其运行参数，与发动机出厂试验规范数据对比，检查测试数据有效性完成出厂试验，生成出厂测试报告。试验过程记录数据项目包括以下：1、发动机磨合2、发动机额定工况3、发动机最大扭矩工况4、电子工况5、怠速工况测试参数包括以下序号测量参数名称测量范围测量精度备注01转速0-7000r/min±1rpm02扭矩0-999N.m0.5%03功率计算04燃油消耗量0.5%油耗仪05外循环进水温度0-200℃1%06外循环出水温度0-200℃1%07测功机出水温度0-200℃1%08发动机进水温度0-200℃1%09发动机出水温度0-200℃1%10进气温度0-200℃1%11排气温度0-1000℃1%K热电偶12机油温度0-200℃1%13燃油温度0-200℃1%14排气背压0-300kPa2%15进气阻力-100-100kPa2%16机油压力0-1000kPa2%17主油道压力0-1MP2%18大气温度0-100℃1%19相对湿度0—100RH1%20大气压力2%21烟度烟度仪22发动机的转速、扭矩、油耗、温度、压力等参数的测量精度不低于标准中规定的要求试验台一体原则，能完成多功能的整体试验。2．2依据标准《发动机性能试验方法》GB/T18297-2001《发动机可靠性试验方法》GB/T19055-2003《工业自动化仪表工程施工及验收规范》（GBT93-86）《自动化仪表安装工程质量检验标准》（GBJ132-90）《电器装置安装工程电缆线路施工及验收规范》（GB50168-92）《大楼通用综合布线系统》（YD/T925.1-97）《电气装置安装工程施工及验收规范》（GB50254-50259-96）三、试验室布置发动机试验间与台架控制室隔离，台架控制室安装双层消音玻璃窗用于发动机的人工监控，发动机试验间与台架控制室间由两道安全通道门相通。试验间与台架控制室采用一下两种方式之一：1、有摄像图像监控情况，发动机、测功机纵向布置，安全性更高2、无摄像图像监控情况，发动机、测功机横向布置，便于观察试验台基础用于安装测功机和发动机，由于发动机在运转试验时会产生较大的震动，基础设计的好坏将直接影响到试验质量和测试精度。台架基础设计时，考虑了以下原则：①基础应有足够的质量，以使发动机试验时的振动降到最低限度。②试验台基础及其上的结构件有足够的刚性，在强烈的振动下不会产生扰性变形。结构件的谐振频率避开发动机运行时产生的震动频率。③试验台采取有效的隔振措施，减小试验台振动能量向外界传递。试验台基础由以下部分组成：水泥基础：根据发动机功率确定基础质量；铁地板（T型槽板）：根据发动机功率确定尺寸；连轴器或万向轴：用于连接发动机与测功机并传递动力；支架：用于安装发动机。四、供电（气）系统完成对发动机测试台架供电供气，包括以下试验间及控制间的照明回路控制系统用电（送排风，水泵），控制间供电仪器仪表气动工具，气动仪表发动机启动发动机启动可采用2种模式：①电瓶启动：优点是安装移动方便；缺点是需要定期更换、维护和保养，需充电设备；台架不可共用，。②变压器整流：优点是维护...
