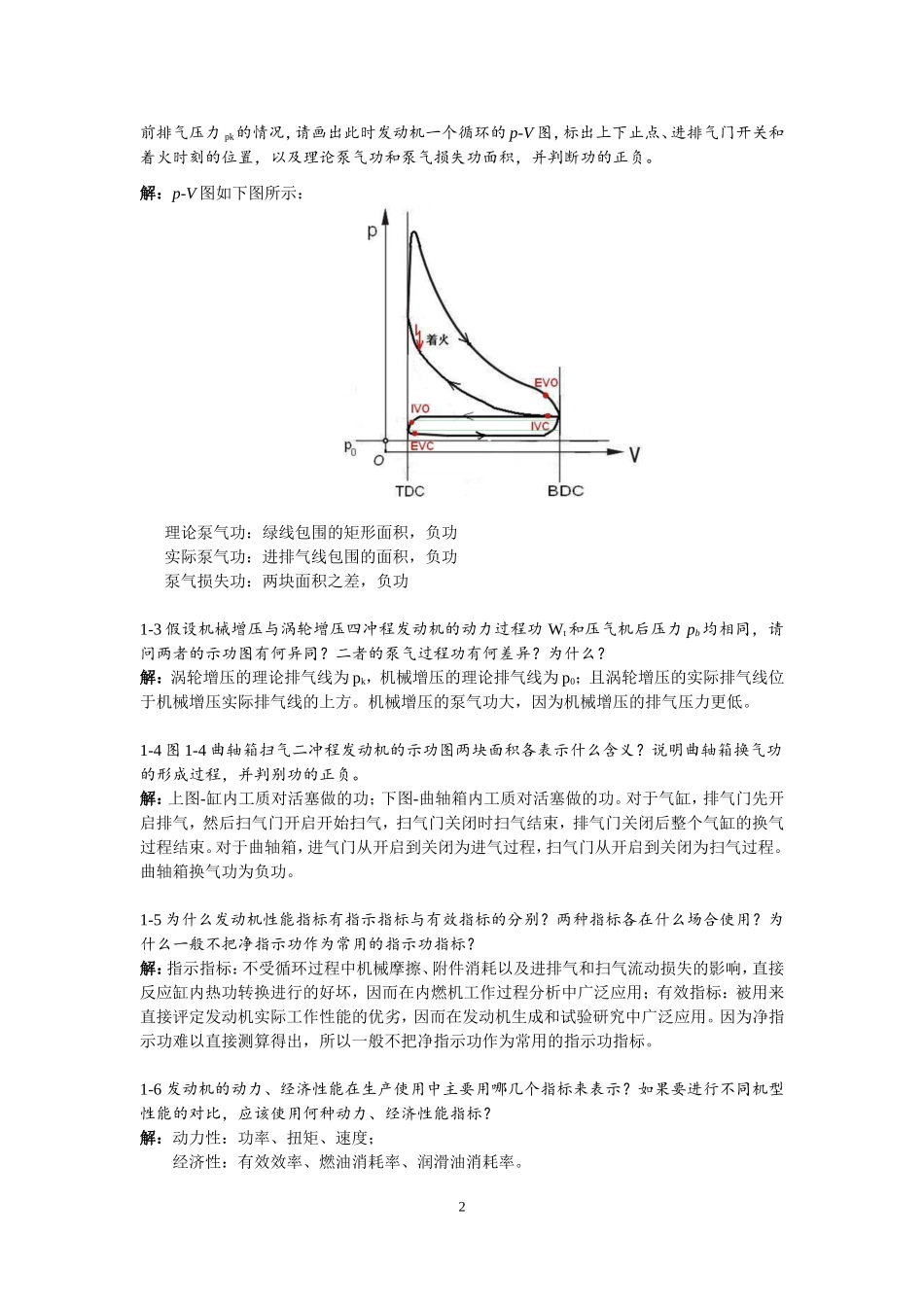

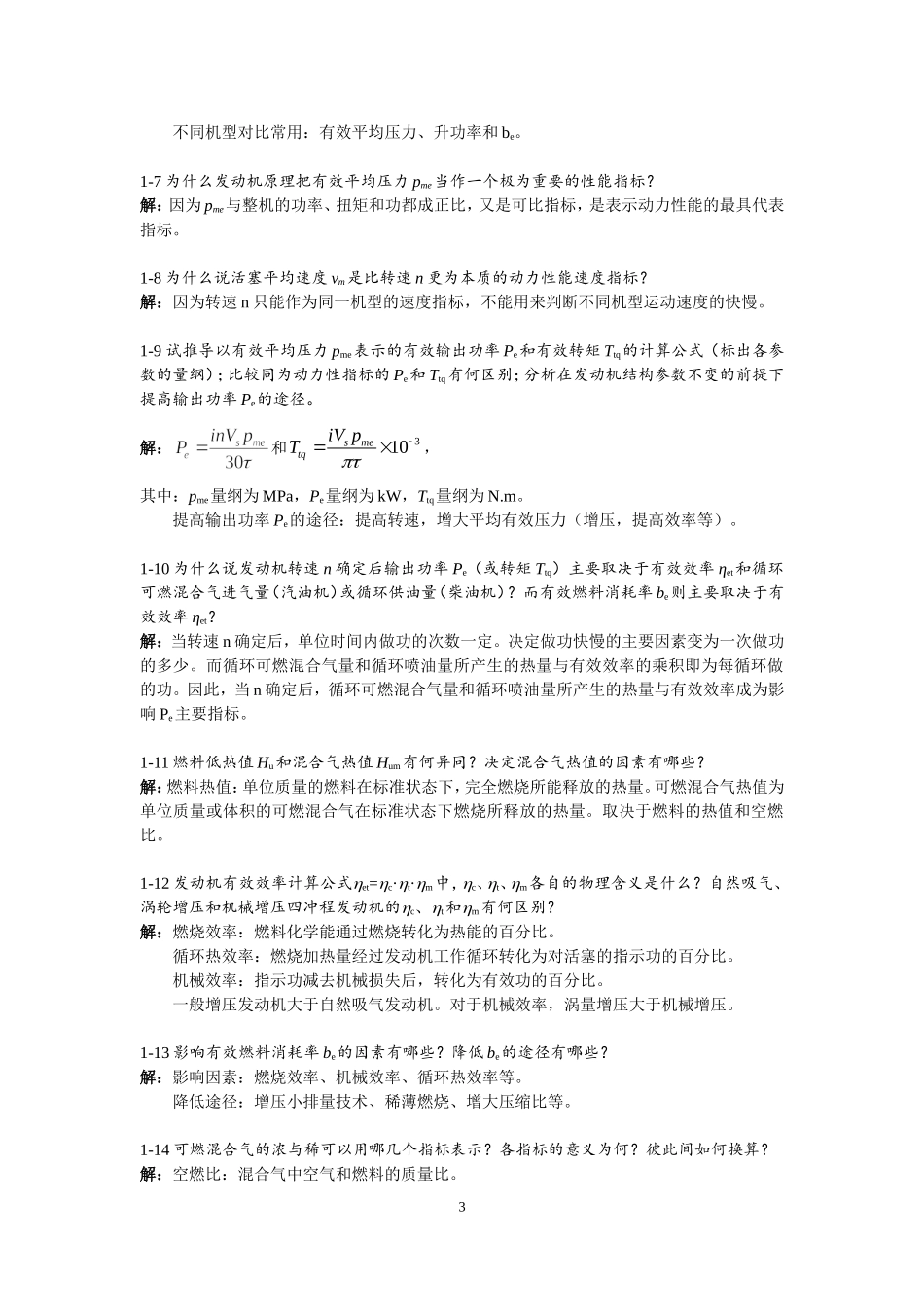

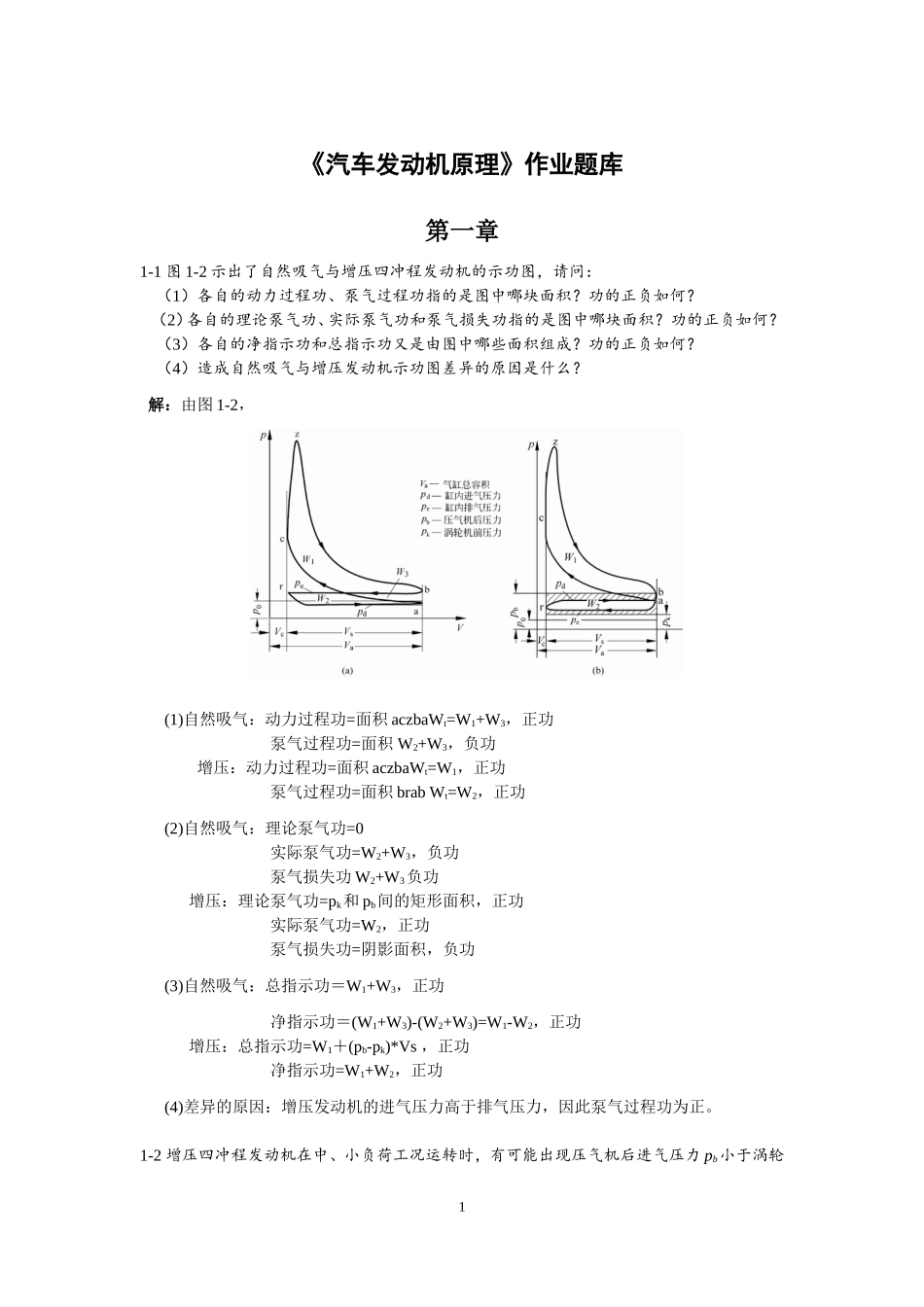

《汽车发动机原理》作业题库第一章1-1图1-2示出了自然吸气与增压四冲程发动机的示功图，请问：（1）各自的动力过程功、泵气过程功指的是图中哪块面积？功的正负如何？（2）各自的理论泵气功、实际泵气功和泵气损失功指的是图中哪块面积？功的正负如何？（3）各自的净指示功和总指示功又是由图中哪些面积组成？功的正负如何？（4）造成自然吸气与增压发动机示功图差异的原因是什么？解：由图1-2，(1)自然吸气：动力过程功=面积aczbaWt=W1+W3，正功泵气过程功=面积W2+W3，负功增压：动力过程功=面积aczbaWt=W1，正功泵气过程功=面积brabWt=W2，正功(2)自然吸气：理论泵气功=0实际泵气功=W2+W3，负功泵气损失功W2+W3负功增压：理论泵气功=pk和pb间的矩形面积，正功实际泵气功=W2，正功泵气损失功=阴影面积，负功(3)自然吸气：总指示功＝W1+W3，正功净指示功＝(W1+W3)-(W2+W3)=W1-W2，正功增压：总指示功=W1＋(pb-pk)*Vs，正功净指示功=W1+W2，正功(4)差异的原因：增压发动机的进气压力高于排气压力，因此泵气过程功为正。1-2增压四冲程发动机在中、小负荷工况运转时，有可能出现压气机后进气压力pb小于涡轮1前排气压力pk的情况，请画出此时发动机一个循环的p-V图，标出上下止点、进排气门开关和着火时刻的位置，以及理论泵气功和泵气损失功面积，并判断功的正负。解：p-V图如下图所示：理论泵气功：绿线包围的矩形面积，负功实际泵气功：进排气线包围的面积，负功泵气损失功：两块面积之差，负功1-3假设机械增压与涡轮增压四冲程发动机的动力过程功Wt和压气机后压力pb均相同，请问两者的示功图有何异同？二者的泵气过程功有何差异？为什么？解：涡轮增压的理论排气线为pk，机械增压的理论排气线为p0；且涡轮增压的实际排气线位于机械增压实际排气线的上方。机械增压的泵气功大，因为机械增压的排气压力更低。1-4图1-4曲轴箱扫气二冲程发动机的示功图两块面积各表示什么含义？说明曲轴箱换气功的形成过程，并判别功的正负。解：上图-缸内工质对活塞做的功；下图-曲轴箱内工质对活塞做的功。对于气缸，排气门先开启排气，然后扫气门开启开始扫气，扫气门关闭时扫气结束，排气门关闭后整个气缸的换气过程结束。对于曲轴箱，进气门从开启到关闭为进气过程，扫气门从开启到关闭为扫气过程。曲轴箱换气功为负功。1-5为什么发动机性能指标有指示指标与有效指标的分别？两种指标各在什么场合使用？为什么一般不把净指示功作为常用的指示功指标？解：指示指标：不受循环过程中机械摩擦、附件消耗以及进排气和扫气流动损失的影响，直接反应缸内热功转换进行的好坏，因而在内燃机工作过程分析中广泛应用；有效指标：被用来直接评定发动机实际工作性能的优劣，因而在发动机生成和试验研究中广泛应用。因为净指示功难以直接测算得出，所以一般不把净指示功作为常用的指示功指标。1-6发动机的动力、经济性能在生产使用中主要用哪几个指标来表示？如果要进行不同机型性能的对比，应该使用何种动力、经济性能指标？解：动力性：功率、扭矩、速度；经济性：有效效率、燃油消耗率、润滑油消耗率。2不同机型对比常用：有效平均压力、升功率和be。1-7为什么发动机原理把有效平均压力pme当作一个极为重要的性能指标？解：因为pme与整机的功率、扭矩和功都成正比，又是可比指标，是表示动力性能的最具代表指标。1-8为什么说活塞平均速度νm是比转速n更为本质的动力性能速度指标？解：因为转速n只能作为同一机型的速度指标，不能用来判断不同机型运动速度的快慢。1-9试推导以有效平均压力pme表示的有效输出功率Pe和有效转矩Ttq的计算公式（标出各参数的量纲）；比较同为动力性指标的Pe和Ttq有何区别；分析在发动机结构参数不变的前提下提高输出功率Pe的途径。解：和310smetqiVpT，其中：pme量纲为MPa，Pe量纲为kW，Ttq量纲为N.m。提高输出功率Pe的途径：提高转速，增大平均有效压力（增压，提高效率等）。1-10为什么说发动机转速n确定后输出功率Pe（或转矩Ttq）主要取决于有效效率ηet和循环可燃混合气进气量（汽油机）或循环供油量（柴油机）？而有效燃料消耗率be则主要取决于有效效率ηet？解：当...
