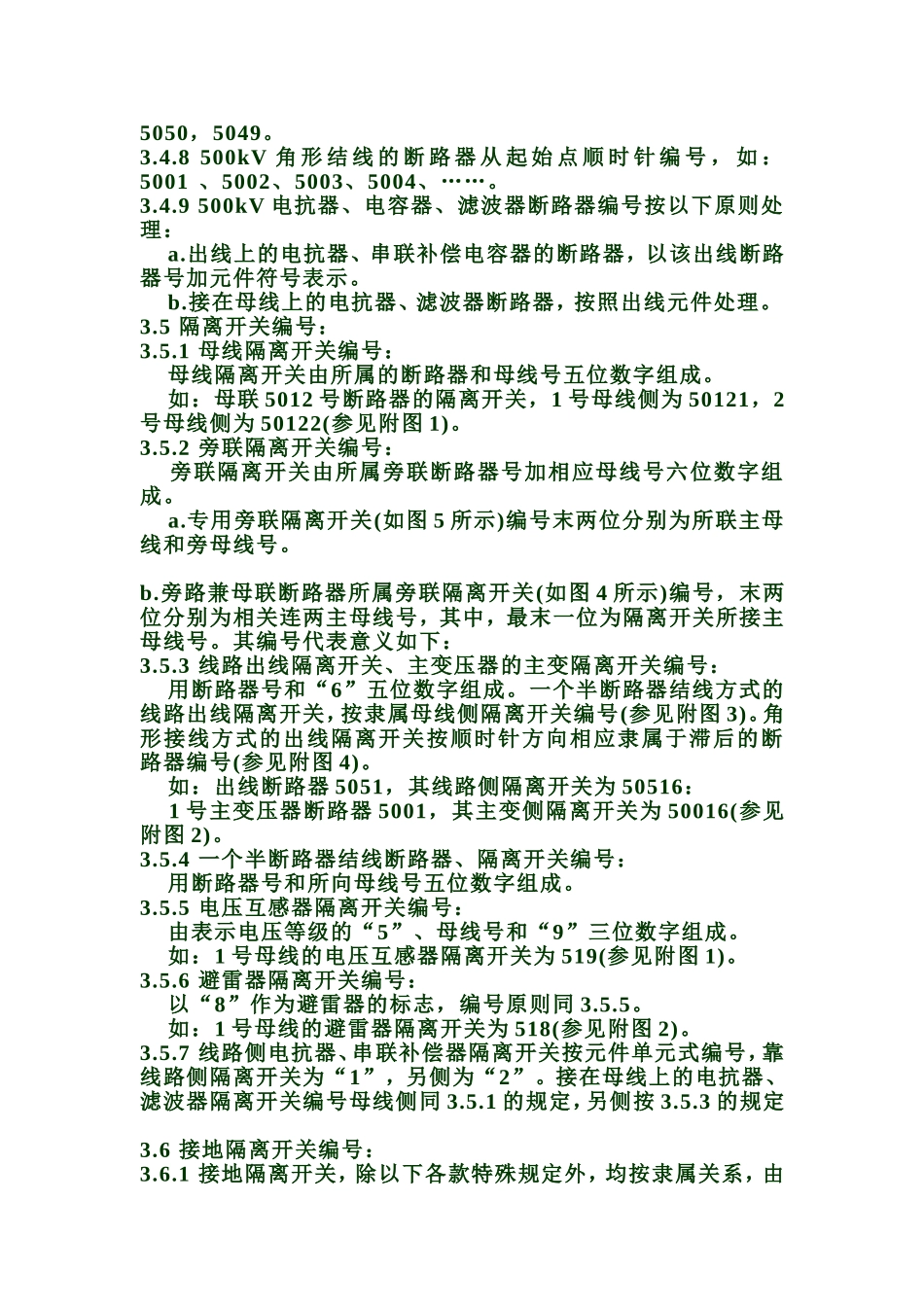

变电站主接线图设备命名规则(2)双母线分段，分别称1号、2号母线、3号、4号母线(＃1M、＃2M、＃3M、＃4M)。旁路母线，称5号母线(＃5M)。(若旁路母线为两段，则称为＃5M1、＃5M2)。3.4断路器编号：断路器编号用四位数字表示，前两位数码“50”代表500kV电压等级，后两位数码依结线方式做以下规定：3.4.1完全一个半断路器结线开关编号：完全一个半断路器结线设备按矩阵排列编号，如第一串的三个断路器，分别为5011(靠＃1M)、5012(中间)、5013(靠＃2M)，第二串为5021(靠＃1M)、5022(中间)、5023(靠＃2M)(参见附图3)。串序自固定端向扩建端依序排列。3.4.2不完全一个半断路器结线开关编号：3.4.2.1如图1所示不完全一个半断路器结线方式，不完整串当一完整串处理，照完全一个半断路器结线的编号法编号。3.4.2.2图2所示一个半断路器结线方式，变压器高压侧开关按主变压器开关编号。3.4.3母联断路器及旁路断路器编号：母联断路器及旁路断路器划分为(1)母联断路器、(2)旁路断路器、(3)母联兼旁路断路器(如图3接线)、(4)旁路兼母联断路器(如图4接线)四种。其中母联兼旁路断路器按母联断路器编号，旁路兼母联断路器按旁路断路器编号。母联断路器用被联结的二条母线编号组成，小数在前，大数在后。例如：1、2号母线间的联络断路器为5012。3、4号母线间的联络断路器为5034。4号母线与5号旁路母线间断路器为5045。3.4.4出线断路器编号：出线断路器从5051起，按出线间隔顺序编号。如：从固定端起第一个出线间隔的断路器为5051，从固定端起第二个出线间隔断路器为5052，……。3.4.5主变压器断路器编号：按主变压器序号，其高压侧断路器相应编号为5001～5010。主变压器中、低压侧断路器按1.3编号。3.4.6500kV的高压备用厂用变压器高压侧的断路器编号为5000。3.4.7500kV联络变压器断路器编号：对双绕组500kV联络变压器序号确定和断路器编号问题可按以下原则之一处理：a.按全厂、站主变压器序号统一编号。断路器编号与主变序号相对应。b.单独给联络变压器以序号可采用50，49，其主断路器为5050，5049。3.4.8500kV角形结线的断路器从起始点顺时针编号，如：5001、5002、5003、5004、……。3.4.9500kV电抗器、电容器、滤波器断路器编号按以下原则处理：a.出线上的电抗器、串联补偿电容器的断路器，以该出线断路器号加元件符号表示。b.接在母线上的电抗器、滤波器断路器，按照出线元件处理。3.5隔离开关编号：3.5.1母线隔离开关编号：母线隔离开关由所属的断路器和母线号五位数字组成。如：母联5012号断路器的隔离开关，1号母线侧为50121，2号母线侧为50122(参见附图1)。3.5.2旁联隔离开关编号：旁联隔离开关由所属旁联断路器号加相应母线号六位数字组成。a.专用旁联隔离开关(如图5所示)编号末两位分别为所联主母线和旁母线号。b.旁路兼母联断路器所属旁联隔离开关(如图4所示)编号，末两位分别为相关连两主母线号，其中，最末一位为隔离开关所接主母线号。其编号代表意义如下：3.5.3线路出线隔离开关、主变压器的主变隔离开关编号：用断路器号和“6”五位数字组成。一个半断路器结线方式的线路出线隔离开关，按隶属母线侧隔离开关编号(参见附图3)。角形接线方式的出线隔离开关按顺时针方向相应隶属于滞后的断路器编号(参见附图4)。如：出线断路器5051，其线路侧隔离开关为50516：1号主变压器断路器5001，其主变侧隔离开关为50016(参见附图2)。3.5.4一个半断路器结线断路器、隔离开关编号：用断路器号和所向母线号五位数字组成。3.5.5电压互感器隔离开关编号：由表示电压等级的“5”、母线号和“9”三位数字组成。如：1号母线的电压互感器隔离开关为519(参见附图1)。3.5.6避雷器隔离开关编号：以“8”作为避雷器的标志，编号原则同3.5.5。如：1号母线的避雷器隔离开关为518(参见附图2)。3.5.7线路侧电抗器、串联补偿器隔离开关按元件单元式编号，靠线路侧隔离开关为“1”，另侧为“2”。接在母线上的电抗器、滤波器隔离开关编号母线侧同3.5.1的规定，另侧按3.5.3的规定3.6接地隔离开关编号：3.6.1接地隔离开关，除以下各款特殊规定外，均按隶属关系，由“隔离开关号+7”组成。如：5051断路器与50512隔离开...
