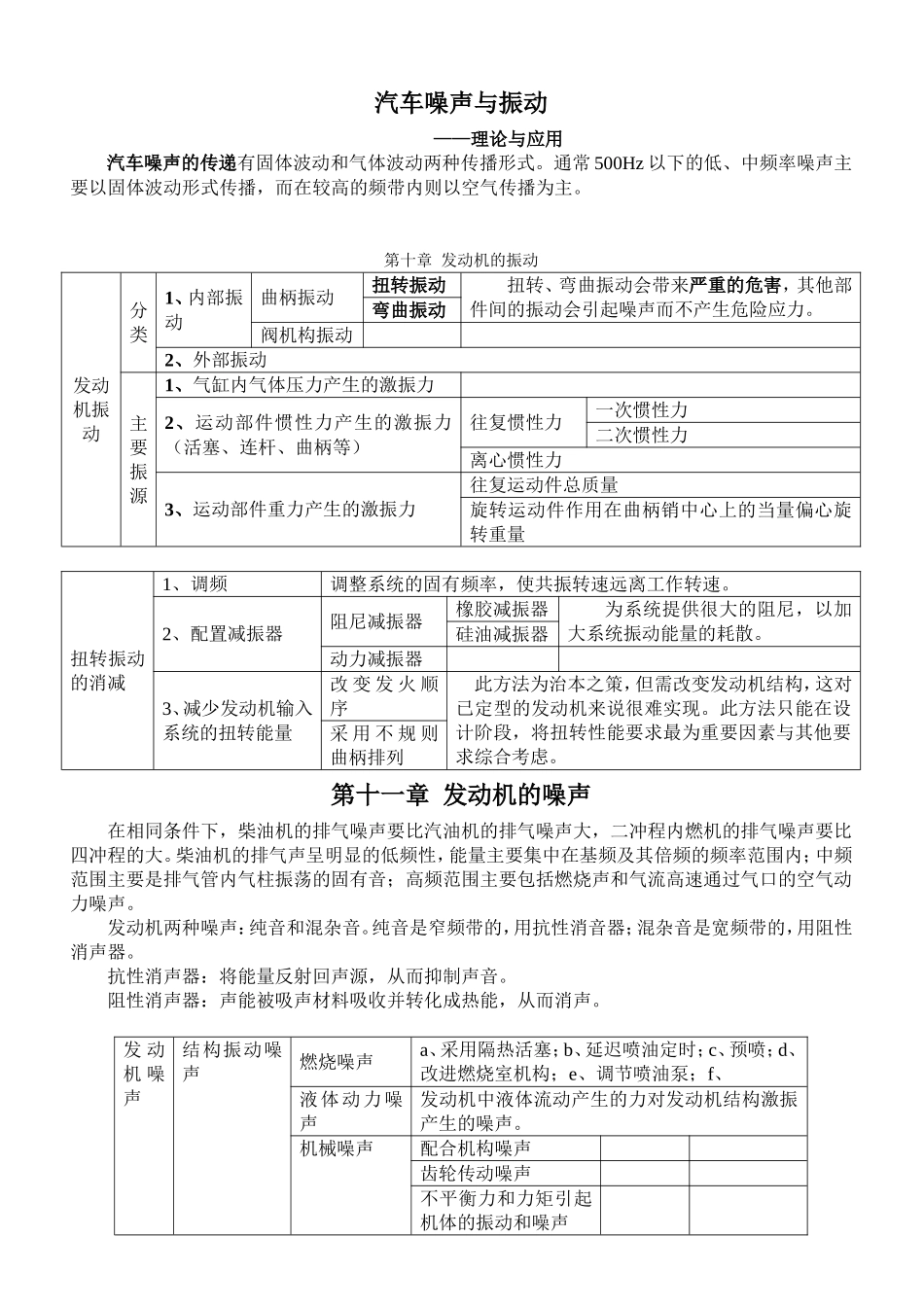

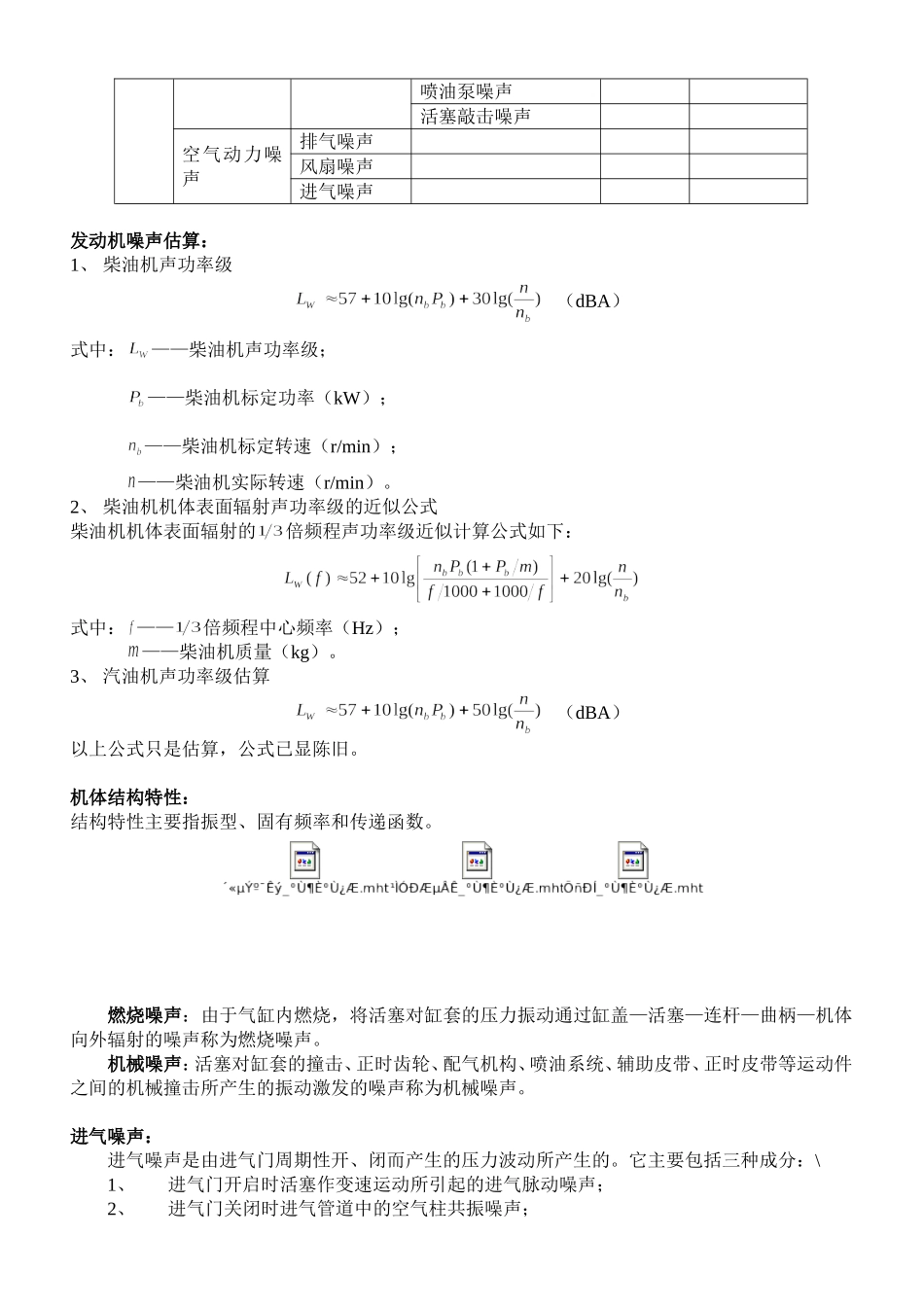

汽车噪声与振动——理论与应用汽车噪声的传递有固体波动和气体波动两种传播形式。通常500Hz以下的低、中频率噪声主要以固体波动形式传播，而在较高的频带内则以空气传播为主。第十章发动机的振动发动机振动分类1、内部振动曲柄振动扭转振动扭转、弯曲振动会带来严重的危害，其他部件间的振动会引起噪声而不产生危险应力。弯曲振动阀机构振动2、外部振动主要振源1、气缸内气体压力产生的激振力2、运动部件惯性力产生的激振力（活塞、连杆、曲柄等）往复惯性力一次惯性力二次惯性力离心惯性力3、运动部件重力产生的激振力往复运动件总质量旋转运动件作用在曲柄销中心上的当量偏心旋转重量扭转振动的消减1、调频调整系统的固有频率，使共振转速远离工作转速。2、配置减振器阻尼减振器橡胶减振器为系统提供很大的阻尼，以加大系统振动能量的耗散。硅油减振器动力减振器3、减少发动机输入系统的扭转能量改变发火顺序此方法为治本之策，但需改变发动机结构，这对已定型的发动机来说很难实现。此方法只能在设计阶段，将扭转性能要求最为重要因素与其他要求综合考虑。采用不规则曲柄排列第十一章发动机的噪声在相同条件下，柴油机的排气噪声要比汽油机的排气噪声大，二冲程内燃机的排气噪声要比四冲程的大。柴油机的排气声呈明显的低频性，能量主要集中在基频及其倍频的频率范围内；中频范围主要是排气管内气柱振荡的固有音；高频范围主要包括燃烧声和气流高速通过气口的空气动力噪声。发动机两种噪声：纯音和混杂音。纯音是窄频带的，用抗性消音器；混杂音是宽频带的，用阻性消声器。抗性消声器：将能量反射回声源，从而抑制声音。阻性消声器：声能被吸声材料吸收并转化成热能，从而消声。发动机噪声结构振动噪声燃烧噪声a、采用隔热活塞；b、延迟喷油定时；c、预喷；d、改进燃烧室机构；e、调节喷油泵；f、液体动力噪声发动机中液体流动产生的力对发动机结构激振产生的噪声。机械噪声配合机构噪声齿轮传动噪声不平衡力和力矩引起机体的振动和噪声喷油泵噪声活塞敲击噪声空气动力噪声排气噪声风扇噪声进气噪声发动机噪声估算：1、柴油机声功率级（dBA）式中：——柴油机声功率级；——柴油机标定功率（kW）；——柴油机标定转速（r/min）；——柴油机实际转速（r/min）。2、柴油机机体表面辐射声功率级的近似公式柴油机机体表面辐射的倍频程声功率级近似计算公式如下：式中：——倍频程中心频率（Hz）；——柴油机质量（kg）。3、汽油机声功率级估算（dBA）以上公式只是估算，公式已显陈旧。机体结构特性：结构特性主要指振型、固有频率和传递函数。燃烧噪声：由于气缸内燃烧，将活塞对缸套的压力振动通过缸盖—活塞—连杆—曲柄—机体向外辐射的噪声称为燃烧噪声。机械噪声：活塞对缸套的撞击、正时齿轮、配气机构、喷油系统、辅助皮带、正时皮带等运动件之间的机械撞击所产生的振动激发的噪声称为机械噪声。进气噪声：进气噪声是由进气门周期性开、闭而产生的压力波动所产生的。它主要包括三种成分：\1、进气门开启时活塞作变速运动所引起的进气脉动噪声；2、进气门关闭时进气管道中的空气柱共振噪声；3、气流流经进气门环隙时产生的涡流噪声。进气门开启时，在进气管中产生一个压力脉冲，随着活塞的继续运动，它逐渐消失；当进气门关闭时，同样产生一个持续一定时间的压力脉冲，这样就产生了周期性的进气噪声。次噪声为低频成分，其基频由下式决定：式中：——内燃机转速（r/min）；——气缸数目；——冲程系数，四行程，两行程。有时在进气噪声中还会出现明显的、的高次谐波成分，其频率一般都是500Hz以下的低频范围。进气门涡流噪声进气门涡流噪声：空气在进气门通过截面处，以高速流入并形成涡流，从而产生涡流噪声。由于进气门流通截面积是变化的，其噪声一般是宽频带、连续的高频噪声，主要频率成分在1000Hz以上。涡流噪声的峰值频率为：式中：——斯特劳哈尔数，一般取；——气门处进气截面的气流速度（m/s）；——进气门直径（m）。对于涡轮增加发动机，由于增压器的转速很高，因此，其进气噪声明显高于非增压发动机。进气噪声的大小：与发动机的进气方式、进气门结构、缸径、凸...
