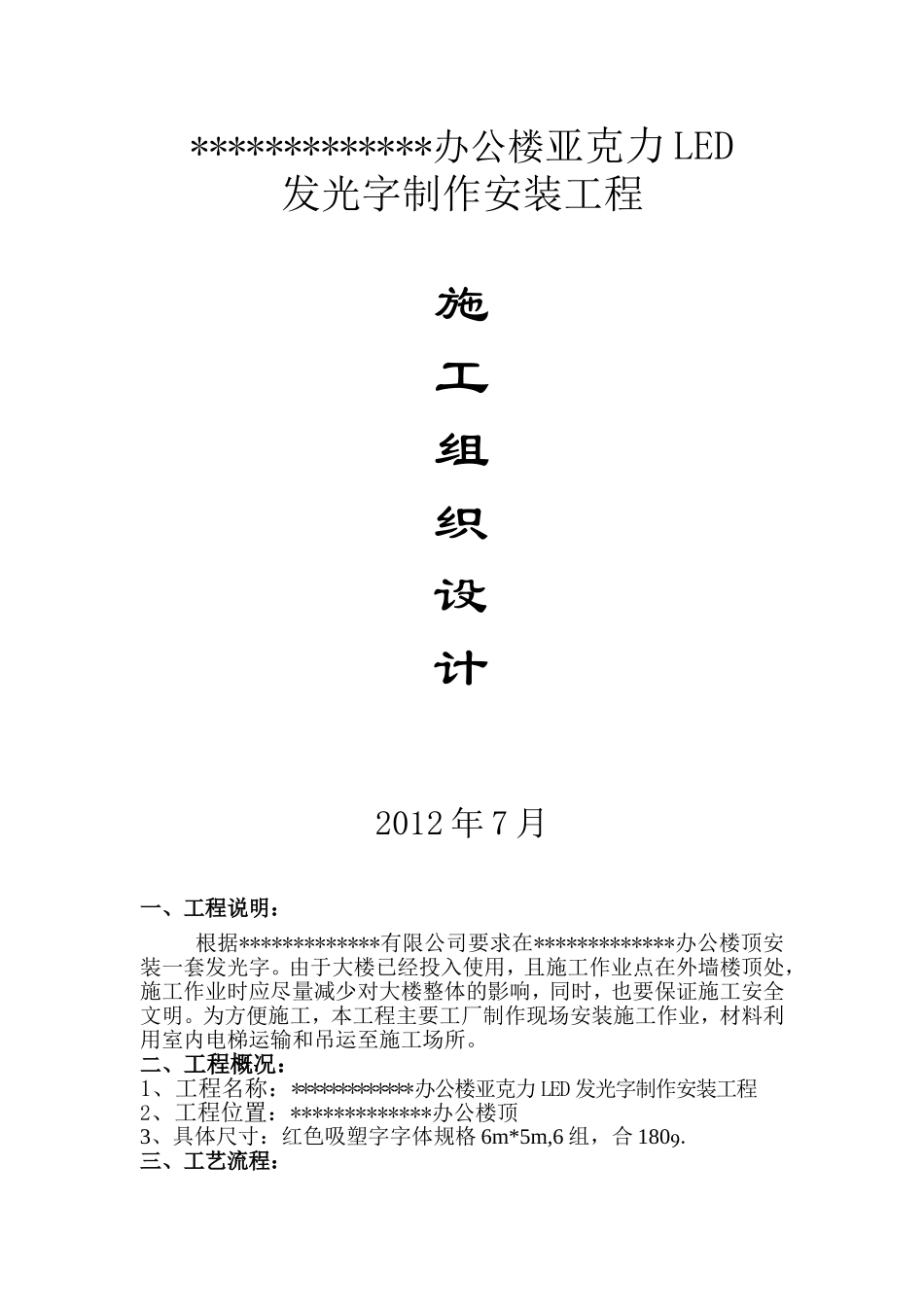

*************办公楼亚克力LED发光字制作安装工程施工组织设计2012年7月一、工程说明：根据*************有限公司要求在*************办公楼顶安装一套发光字。由于大楼已经投入使用，且施工作业点在外墙楼顶处，施工作业时应尽量减少对大楼整体的影响，同时，也要保证施工安全文明。为方便施工，本工程主要工厂制作现场安装施工作业，材料利用室内电梯运输和吊运至施工场所。二、工程概况：1、工程名称：*************办公楼亚克力LED发光字制作安装工程2、工程位置：*************办公楼顶3、具体尺寸：红色吸塑字字体规格6m*5m,6组，合180.三、工艺流程：工艺流程：工厂制作组装—现场后背斜支撑钢结构龙骨制作、安装—现场大字安装—孔洞保护及PVC线管布置—施工现场清洁—工程验收。四、工程施工1、所有字体制作组装分别在工厂加工，现场安装。2、工期：22天。五、施工要求：1、施工准备（1）施工前认真组织职工熟悉现场，学习相关规范和技术要求。（2）将施工设计与现场实际情况进行认真仔细核对。（3）做好安全防护准备工作，现场围档施工，配备现场安全防护指挥人员。2、制作方案：2.1、所用材料根据甲方和实际施工的要求：1、钢结构主架用40角钢19.2t焊接，除锈刷防锈漆2道。2、用1.2mm镀锌钢板180等离子切割、焊接字壳，内装鸿之舞牌LED光源180，每平米160个光源模块。3、安装时主架脚部用16#膨胀螺栓固定。4、亚克力吸塑字电源采用鑫威达牌400w专用变压器21台，2*1.5离石电源护套线400m。2.2、任何施工人员不得擅自修改设计和更改相关技术要求，遇到疑问，及时与技术人员协调，取得相关负责人员同意才能继续施工。2.3、各种型材制作前必须较正，面板需在制作平台上进行，并且设置必需的一些工装夹具，以保证制作质量，确保尺寸准确和表面平整。2.4、制作时必须严格按照施工工艺和有关规范进行。2.5、制作过程中，应严格注意测量，定位，划线。2.6、放样与下料应根据工艺要求，须留制作和安装时所需要的焊接伸缩全量。2.7、钢结构制作2.7．1、根据本工程员的实际情况，制作一个工作平台，以便施工时进行放样，拼装和焊接。2.7.2、按设计要求尺寸进行放样，双拼，及承载架，需间断焊接，以防止焊接变形。焊接时严格按照《钢结构施工验收规范》和《钢结构工程检验评定标准》进行施工，确保焊接质量，不得出现咬边、气泡、夹渣，漏焊等不良现象，焊接宽度应符合设计要求。2.7.3、将做好的底板和加强筋板与立柱焊好为焊接时应注意筋板的定位及方向。2.7.4、施工前钢材必须除绣，将基层清理干净，并刷防绣漆二度。2.7.5、高空作业必须搭设脚手架并设置安全防护栏，安全网，并符合高空安全焊业规范要求。2.7.6、任何施工人员不得擅自修改设计及其它技术要求，施工应严格遵守图纸和规范，如有疑问，必须取得发包方和设计人员同意后才能继续施工。2.7.7、在操作平台上进行施样，将下好的料进行组装，当全部点焊为后再是行焊接，焊接时应按应力变化情况对特焊接，严防变形。3、安装要求3.1、安装时，必须按图施工，焊缝要求，一定达到设计要求厚度，焊接时不得出现灰渣，气泡等焊接3.2、安装时，质检人员应随时对安装质量进行检查控制，安装质量检查合格后，才能进行下一步安装。4、焊接要求4.1、工程施工实行三级质量检验制度，并实行工序检验，只有上道工序合格后才能进行下道工序施工。4.2、焊接用的焊条必须是质量合格的产品，以保证焊接质量。4.3、所有焊接必须符合图纸设计及钢结构验收规范的要求，确保合格率为100%。六、安全保证措施以“建筑安装工程安全技术规程”南京市建筑业施工现场化管理规定和“施工现场安全生产十项措施”等各项安全管理规章制度为准绳，实行安全生产管理，坚持做管生产必须管安全。1、认真执行安全生产责任制，成立以项目经理为组长，专（兼）职安全员及有关人员参加的安全领导小组进行安全生产监督检查，开展安全生产活动。2、施工技术人员必须熟悉本工程的情况，具有一定的专业技术水平和施工经验，牢固树立“安全第一，预防为主”的思想，严格贯彻执行国家颁布的《建筑安装工程技术规程》3、坚持做到安全技术交底单不施工，工长对所负责...
