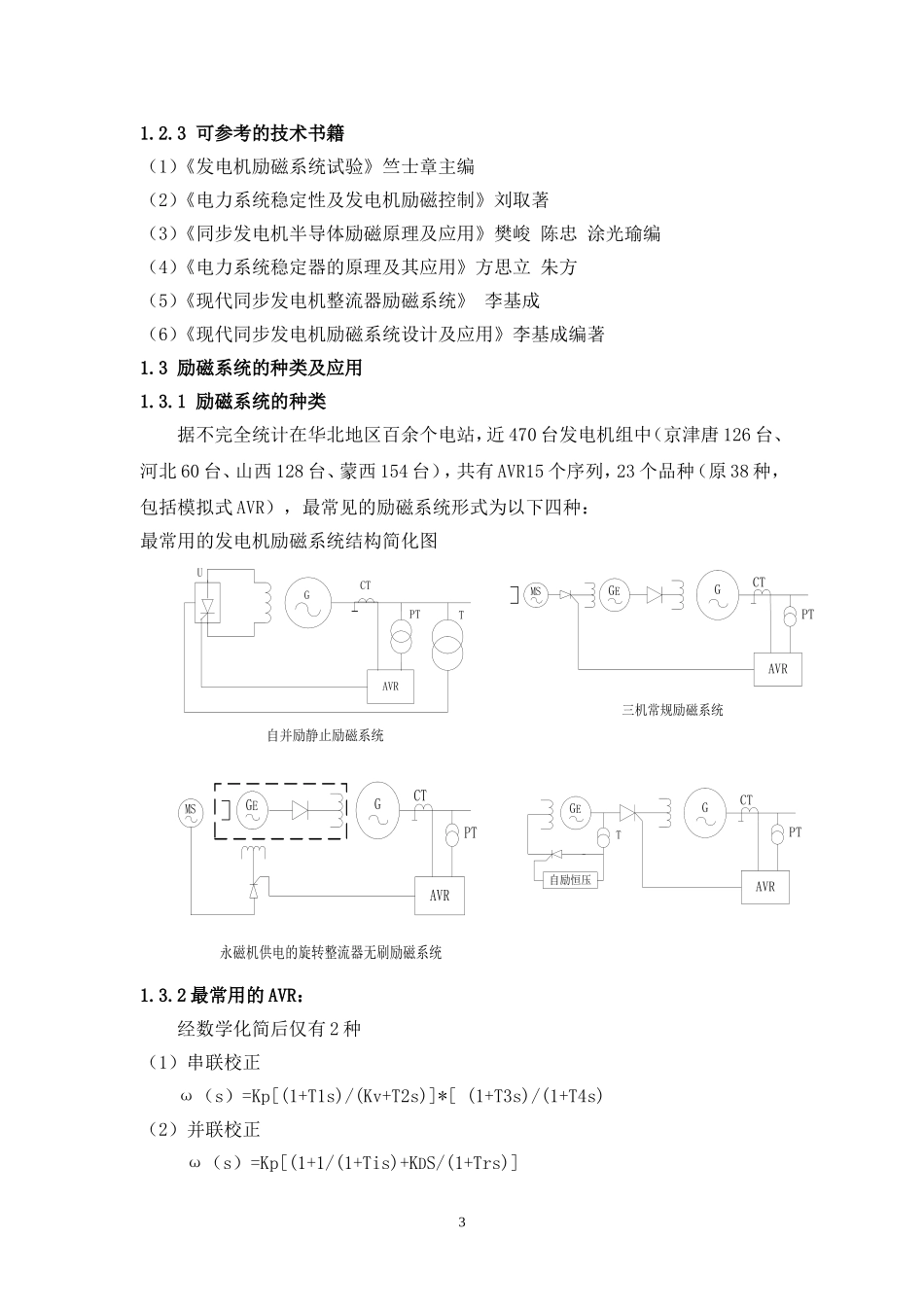

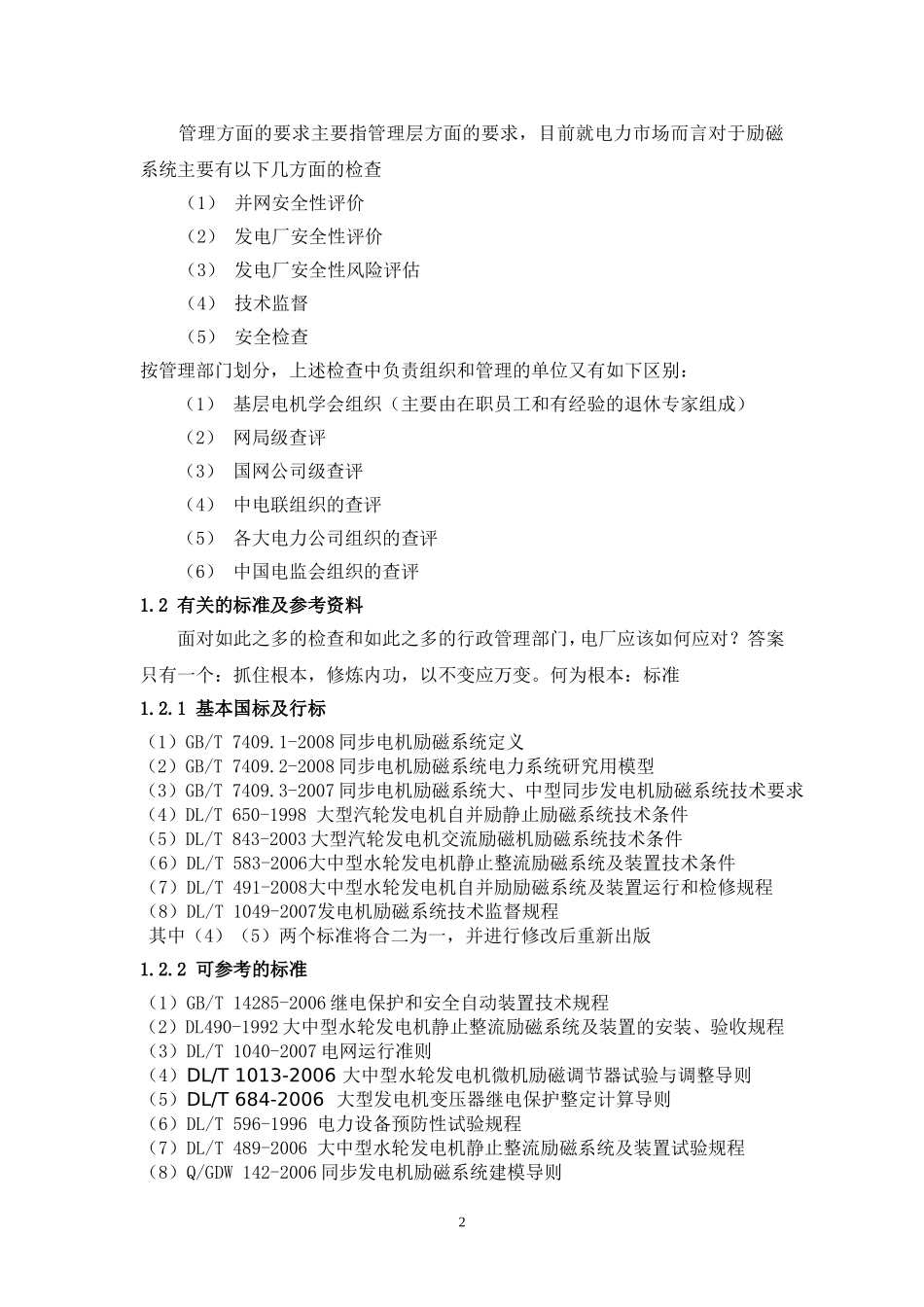

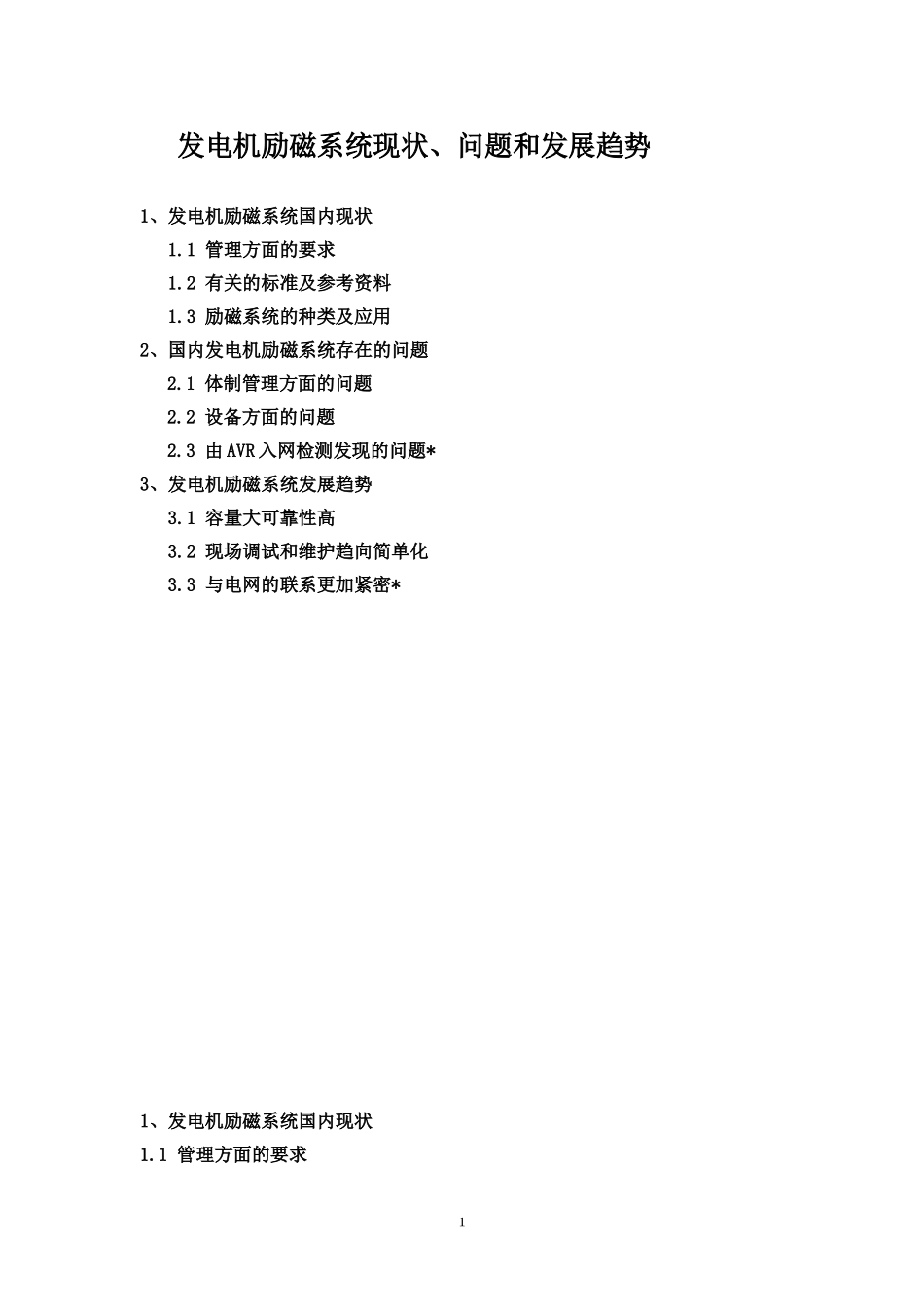

发电机励磁系统现状、问题和发展趋势1、发电机励磁系统国内现状1.1管理方面的要求1.2有关的标准及参考资料1.3励磁系统的种类及应用2、国内发电机励磁系统存在的问题2.1体制管理方面的问题2.2设备方面的问题2.3由AVR入网检测发现的问题*3、发电机励磁系统发展趋势3.1容量大可靠性高3.2现场调试和维护趋向简单化3.3与电网的联系更加紧密*1、发电机励磁系统国内现状1.1管理方面的要求1管理方面的要求主要指管理层方面的要求,目前就电力市场而言对于励磁系统主要有以下几方面的检查(1)并网安全性评价(2)发电厂安全性评价(3)发电厂安全性风险评估(4)技术监督(5)安全检查按管理部门划分,上述检查中负责组织和管理的单位又有如下区别:(1)基层电机学会组织(主要由在职员工和有经验的退休专家组成)(2)网局级查评(3)国网公司级查评(4)中电联组织的查评(5)各大电力公司组织的查评(6)中国电监会组织的查评1.2有关的标准及参考资料面对如此之多的检查和如此之多的行政管理部门,电厂应该如何应对?答案只有一个:抓住根本,修炼内功,以不变应万变。何为根本:标准1.2.1基本国标及行标(1)GB/T7409.1-2008同步电机励磁系统定义(2)GB/T7409.2-2008同步电机励磁系统电力系统研究用模型(3)GB/T7409.3-2007同步电机励磁系统大、中型同步发电机励磁系统技术要求(4)DL/T650-1998大型汽轮发电机自并励静止励磁系统技术条件(5)DL/T843-2003大型汽轮发电机交流励磁机励磁系统技术条件(6)DL/T583-2006大中型水轮发电机静止整流励磁系统及装置技术条件(7)DL/T491-2008大中型水轮发电机自并励励磁系统及装置运行和检修规程(8)DL/T1049-2007发电机励磁系统技术监督规程其中(4)(5)两个标准将合二为一,并进行修改后重新出版1.2.2可参考的标准(1)GB/T14285-2006继电保护和安全自动装置技术规程(2)DL490-1992大中型水轮发电机静止整流励磁系统及装置的安装、验收规程(3)DL/T1040-2007电网运行准则(4)DL/T1013-2006大中型水轮发电机微机励磁调节器试验与调整导则(5)DL/T684-2006大型发电机变压器继电保护整定计算导则(6)DL/T596-1996电力设备预防性试验规程(7)DL/T489-2006大中型水轮发电机静止整流励磁系统及装置试验规程(8)Q/GDW142-2006同步发电机励磁系统建模导则21.2.3可参考的技术书籍(1)《发电机励磁系统试验》竺士章主编(2)《电力系统稳定性及发电机励磁控制》刘取著(3)《同步发电机半导体励磁原理及应用》樊峻陈忠涂光瑜编(4)《电力系统稳定器的原理及其应用》方思立朱方(5)《现代同步发电机整流器励磁系统》李基成(6)《现代同步发电机励磁系统设计及应用》李基成编著1.3励磁系统的种类及应用1.3.1励磁系统的种类据不完全统计在华北地区百余个电站,近470台发电机组中(京津唐126台、河北60台、山西128台、蒙西154台),共有AVR15个序列,23个品种(原38种,包括模拟式AVR),最常见的励磁系统形式为以下四种:最常用的发电机励磁系统结构简化图1.3.2最常用的AVR:经数学化简后仅有2种(1)串联校正ω(s)=Kp[(1+T1s)/(Kv+T2s)]*[(1+T3s)/(1+T4s)(2)并联校正ω(s)=Kp[(1+1/(1+Tis)+KDS/(1+Trs)]AVRCTPTGGE自励恒压T自并励静止励磁系统AVRPTCTTUG永磁机供电的旋转整流器无刷励磁系统GEGAVRCTPTMS三机常规励磁系统GEAVRCTPTGMS3另外对于励磁机励磁系统还有:励磁电压(励磁机励磁电流)软负反馈单元:KfTfs/(1+Tfs)=Kf[1-1/(1+Tfs)]及硬反馈单元1.3.3最常用的PSS(1)PSS1用于火电等机组(2)PSS2用于水电和需要调峰的机组2、国内发电机励磁系统存在的问题2.1体制管理方面的问题(1)虽有标委会、中电联、电监会、各级电科院及各种检查,但总体没人管,没有总体规划、部署及短期、长期发展目标和管理策略。(2)各级电网、各大电力公司少有专责负责人(3)电厂的管理最混乱、技术力量也最薄弱:将励磁系统管理人为割裂,如某些电厂:保护管AVR、电测管仪表和试验接线、高压管FCB等,缺乏统一协调。有些地方甚至发电机空载和短路试验都不会做。(4)运行规程、设备台长、检修计划等不完善,特别是运行规程,基本上不反映励...
