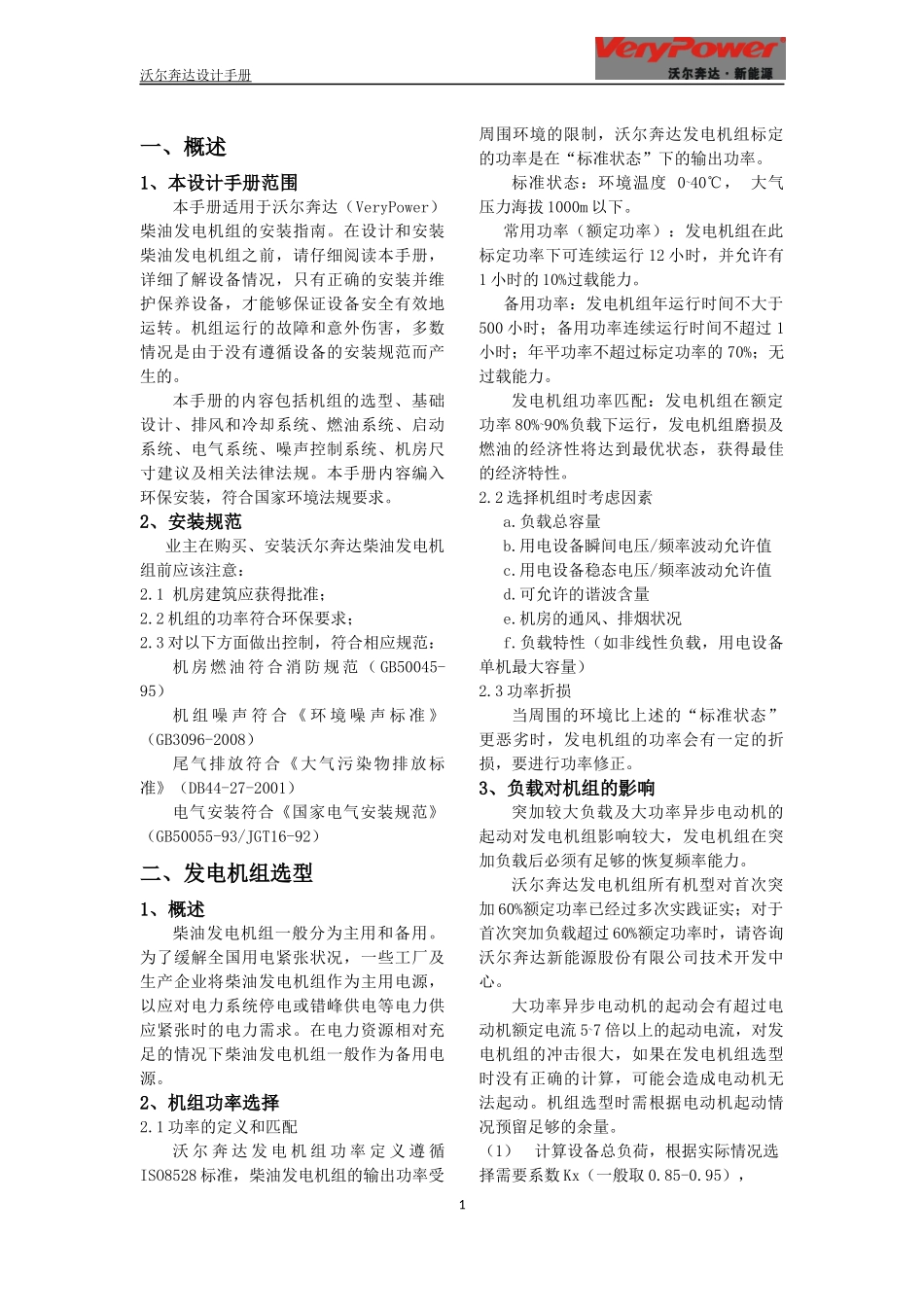

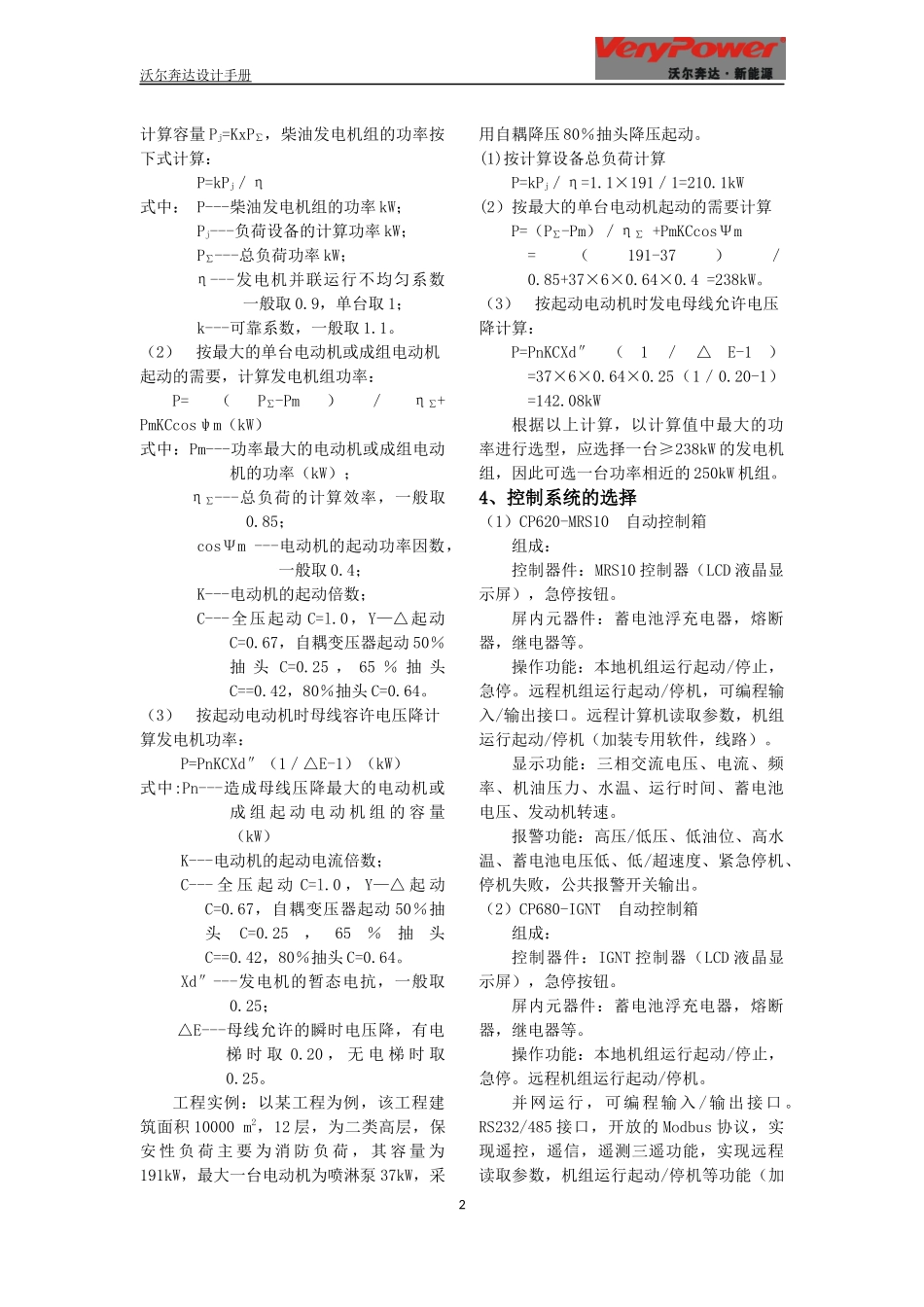

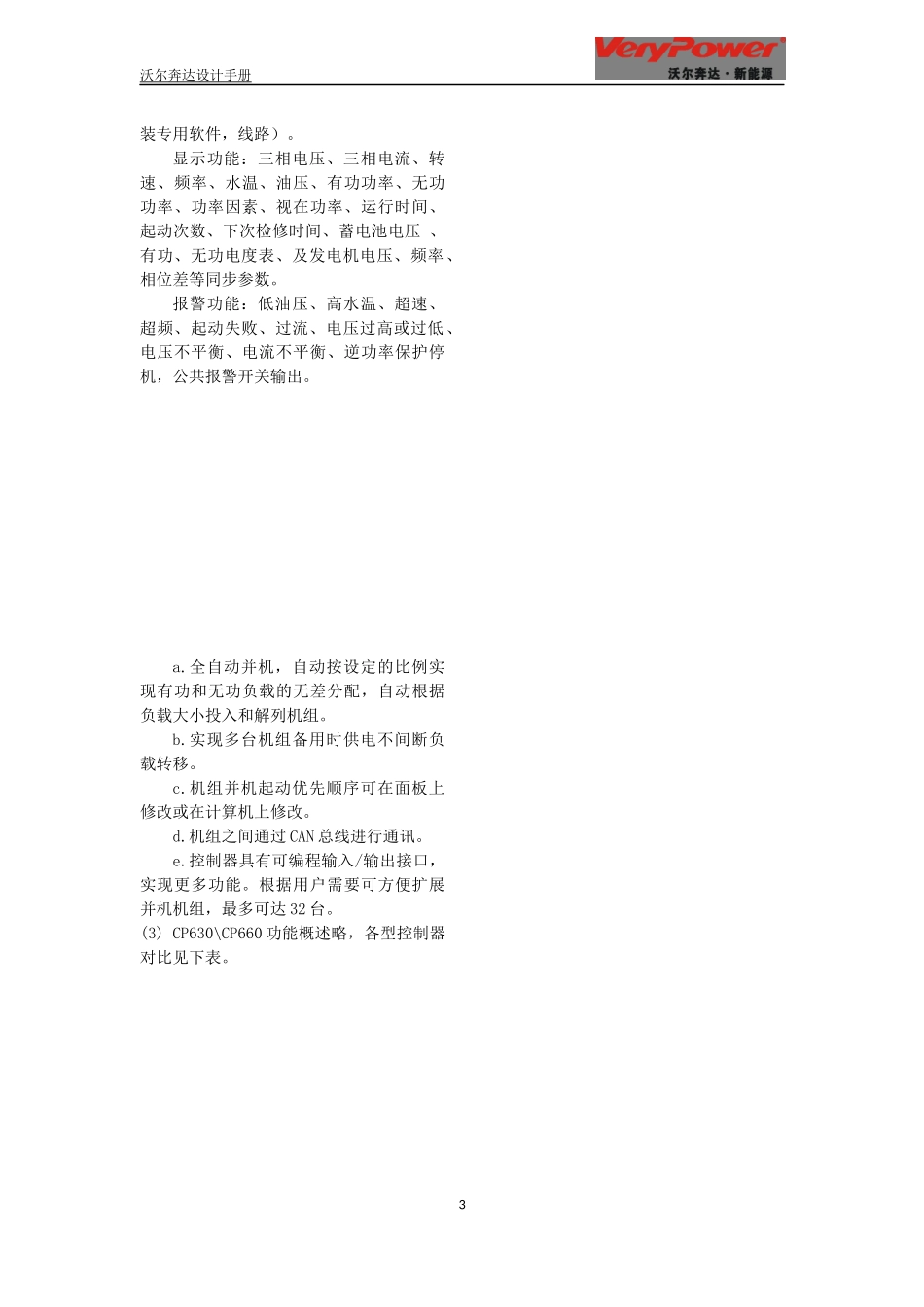

沃尔奔达设计手册一、概述1、本设计手册范围本手册适用于沃尔奔达（VeryPower）柴油发电机组的安装指南。在设计和安装柴油发电机组之前，请仔细阅读本手册，详细了解设备情况，只有正确的安装并维护保养设备，才能够保证设备安全有效地运转。机组运行的故障和意外伤害，多数情况是由于没有遵循设备的安装规范而产生的。本手册的内容包括机组的选型、基础设计、排风和冷却系统、燃油系统、启动系统、电气系统、噪声控制系统、机房尺寸建议及相关法律法规。本手册内容编入环保安装，符合国家环境法规要求。2、安装规范业主在购买、安装沃尔奔达柴油发电机组前应该注意：2.1机房建筑应获得批准；2.2机组的功率符合环保要求；2.3对以下方面做出控制，符合相应规范：机房燃油符合消防规范（GB50045-95）机组噪声符合《环境噪声标准》（GB3096-2008）尾气排放符合《大气污染物排放标准》（DB44-27-2001）电气安装符合《国家电气安装规范》（GB50055-93/JGT16-92）二、发电机组选型1、概述柴油发电机组一般分为主用和备用。为了缓解全国用电紧张状况，一些工厂及生产企业将柴油发电机组作为主用电源，以应对电力系统停电或错峰供电等电力供应紧张时的电力需求。在电力资源相对充足的情况下柴油发电机组一般作为备用电源。2、机组功率选择2.1功率的定义和匹配沃尔奔达发电机组功率定义遵循ISO8528标准，柴油发电机组的输出功率受周围环境的限制，沃尔奔达发电机组标定的功率是在“标准状态”下的输出功率。标准状态：环境温度0~40℃，大气压力海拔1000m以下。常用功率（额定功率）：发电机组在此标定功率下可连续运行12小时，并允许有1小时的10%过载能力。备用功率：发电机组年运行时间不大于500小时；备用功率连续运行时间不超过1小时；年平功率不超过标定功率的70%；无过载能力。发电机组功率匹配：发电机组在额定功率80%~90%负载下运行，发电机组磨损及燃油的经济性将达到最优状态，获得最佳的经济特性。2.2选择机组时考虑因素a.负载总容量b.用电设备瞬间电压/频率波动允许值c.用电设备稳态电压/频率波动允许值d.可允许的谐波含量e.机房的通风、排烟状况f.负载特性（如非线性负载，用电设备单机最大容量）2.3功率折损当周围的环境比上述的“标准状态”更恶劣时，发电机组的功率会有一定的折损，要进行功率修正。3、负载对机组的影响突加较大负载及大功率异步电动机的起动对发电机组影响较大，发电机组在突加负载后必须有足够的恢复频率能力。沃尔奔达发电机组所有机型对首次突加60%额定功率已经过多次实践证实；对于首次突加负载超过60%额定功率时，请咨询沃尔奔达新能源股份有限公司技术开发中心。大功率异步电动机的起动会有超过电动机额定电流5~7倍以上的起动电流，对发电机组的冲击很大，如果在发电机组选型时没有正确的计算，可能会造成电动机无法起动。机组选型时需根据电动机起动情况预留足够的余量。（1）计算设备总负荷，根据实际情况选择需要系数Kx（一般取0.85-0.95），1沃尔奔达设计手册计算容量Pj=KxP∑，柴油发电机组的功率按下式计算：P=kPj／η式中：P---柴油发电机组的功率kW；Pj---负荷设备的计算功率kW；P∑---总负荷功率kW；η---发电机并联运行不均匀系数一般取0.9，单台取1；k---可靠系数，一般取1.1。（2）按最大的单台电动机或成组电动机起动的需要，计算发电机组功率：P=（P∑-Pm）／η∑+PmKCcosψm（kW）式中：Pm---功率最大的电动机或成组电动机的功率（kW）；η∑---总负荷的计算效率，一般取0.85；cosΨm---电动机的起动功率因数，一般取0.4；K---电动机的起动倍数；C---全压起动C=l.0，Y—△起动C=0.67，自耦变压器起动50％抽头C=0.25，65％抽头C==0.42，80％抽头C=0.64。（3）按起动电动机时母线容许电压降计算发电机功率：P=PnKCXd″（1／△E-1）（kW）式中:Pn---造成母线压降最大的电动机或成组起动电动机组的容量（kW）K---电动机的起动电流倍数；C---全压起动C=l.0，Y—△起动C=0.67，自耦变压器起动50％抽头C=0.25，65％抽头C==0.42，80％抽头C=0.64。Xd″---发电机的暂态电抗，一般取0.25；△E---母线允许的瞬时电压降，有电梯时取0.20，无电梯时...
