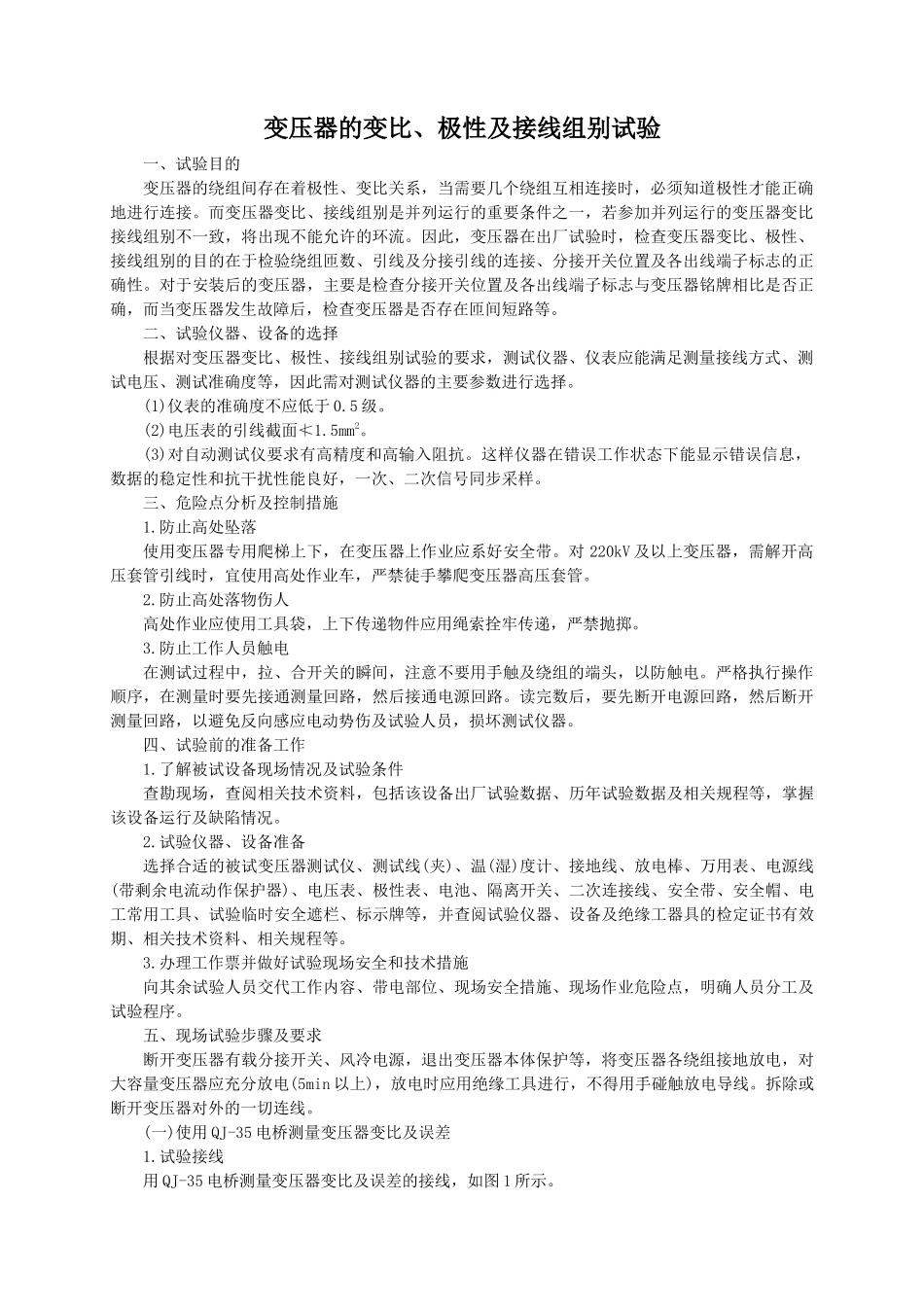

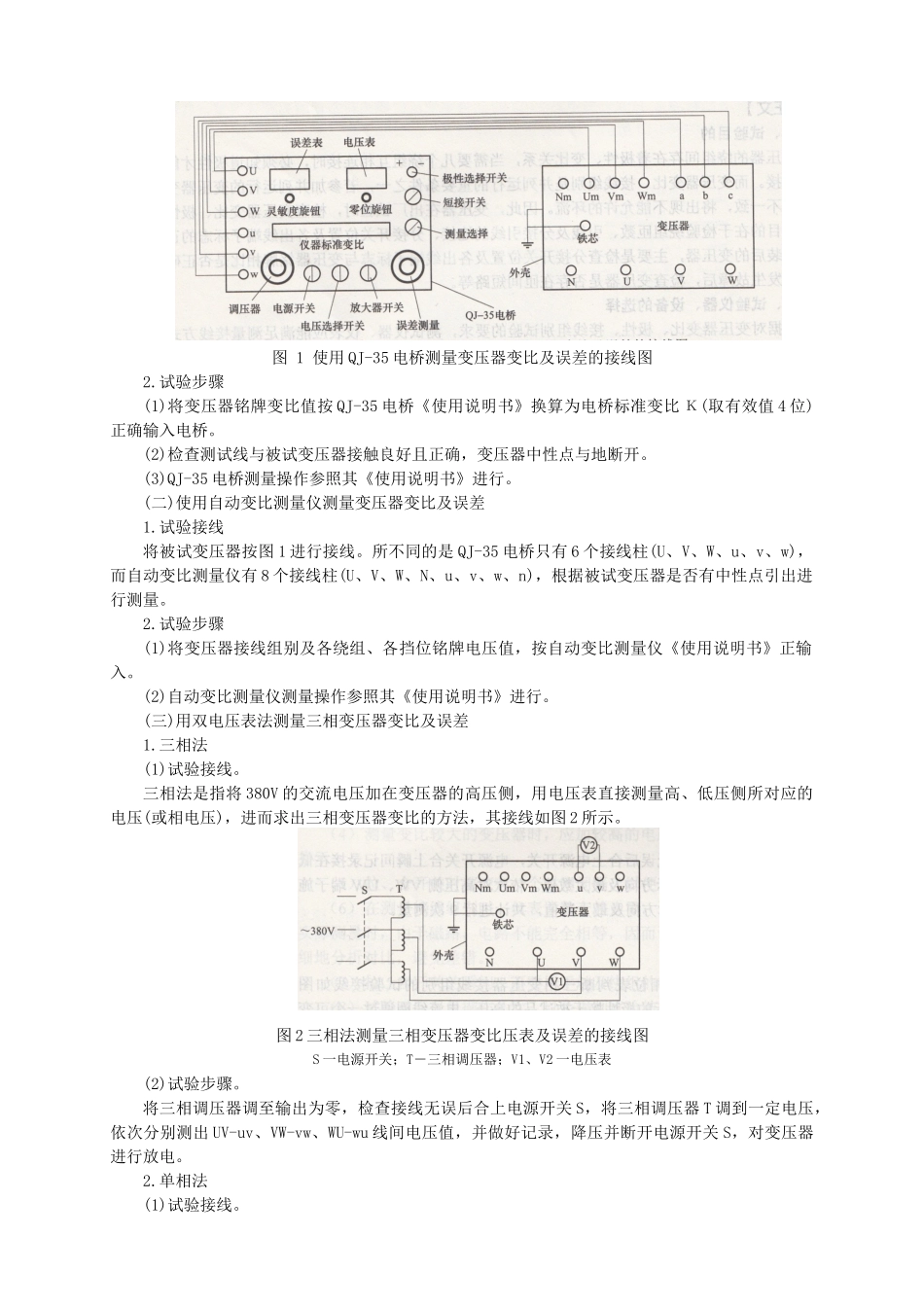

变压器的变比、极性及接线组别试验一、试验目的变压器的绕组间存在着极性、变比关系，当需要几个绕组互相连接时，必须知道极性才能正确地进行连接。而变压器变比、接线组别是并列运行的重要条件之一，若参加并列运行的变压器变比接线组别不一致，将出现不能允许的环流。因此，变压器在出厂试验时，检查变压器变比、极性、接线组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。对于安装后的变压器，主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确，而当变压器发生故障后，检查变压器是否存在匝间短路等。二、试验仪器、设备的选择根据对变压器变比、极性、接线组别试验的要求，测试仪器、仪表应能满足测量接线方式、测试电压、测试准确度等，因此需对测试仪器的主要参数进行选择。(1)仪表的准确度不应低于0.5级。(2)电压表的引线截面≮1.5mm2。(3)对自动测试仪要求有高精度和高输入阻抗。这样仪器在错误工作状态下能显示错误信息，数据的稳定性和抗干扰性能良好，一次、二次信号同步采样。三、危险点分析及控制措施1.防止高处坠落使用变压器专用爬梯上下，在变压器上作业应系好安全带。对220kV及以上变压器，需解开高压套管引线时，宜使用高处作业车，严禁徒手攀爬变压器高压套管。2.防止高处落物伤人高处作业应使用工具袋，上下传递物件应用绳索拴牢传递，严禁抛掷。3.防止工作人员触电在测试过程中，拉、合开关的瞬间，注意不要用手触及绕组的端头，以防触电。严格执行操作顺序，在测量时要先接通测量回路，然后接通电源回路。读完数后，要先断开电源回路，然后断开测量回路，以避免反向感应电动势伤及试验人员，损坏测试仪器。四、试验前的准备工作1.了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料，包括该设备出厂试验数据、历年试验数据及相关规程等，掌握该设备运行及缺陷情况。2.试验仪器、设备准备选择合适的被试变压器测试仪、测试线(夹)、温(湿)度计、接地线、放电棒、万用表、电源线(带剩余电流动作保护器)、电压表、极性表、电池、隔离开关、二次连接线、安全带、安全帽、电工常用工具、试验临时安全遮栏、标示牌等，并查阅试验仪器、设备及绝缘工器具的检定证书有效期、相关技术资料、相关规程等。3.办理工作票并做好试验现场安全和技术措施向其余试验人员交代工作内容、带电部位、现场安全措施、现场作业危险点，明确人员分工及试验程序。五、现场试验步骤及要求断开变压器有载分接开关、风冷电源，退出变压器本体保护等，将变压器各绕组接地放电，对大容量变压器应充分放电(5min以上)，放电时应用绝缘工具进行，不得用手碰触放电导线。拆除或断开变压器对外的一切连线。(一)使用QJ-35电桥测量变压器变比及误差1.试验接线用QJ-35电桥测量变压器变比及误差的接线，如图1所示。图1使用QJ-35电桥测量变压器变比及误差的接线图2.试验步骤(1)将变压器铭牌变比值按QJ-35电桥《使用说明书》换算为电桥标准变比Κ(取有效值4位)正确输入电桥。(2)检查测试线与被试变压器接触良好且正确，变压器中性点与地断开。(3)QJ-35电桥测量操作参照其《使用说明书》进行。(二)使用自动变比测量仪测量变压器变比及误差1.试验接线将被试变压器按图1进行接线。所不同的是QJ-35电桥只有6个接线柱(U、V、W、u、v、w)，而自动变比测量仪有8个接线柱(U、V、W、N、u、v、w、n)，根据被试变压器是否有中性点引出进行测量。2.试验步骤(1)将变压器接线组别及各绕组、各挡位铭牌电压值，按自动变比测量仪《使用说明书》正输入。(2)自动变比测量仪测量操作参照其《使用说明书》进行。(三)用双电压表法测量三相变压器变比及误差1.三相法(1)试验接线。三相法是指将380V的交流电压加在变压器的高压侧，用电压表直接测量高、低压侧所对应的电压(或相电压)，进而求出三相变压器变比的方法，其接线如图2所示。图2三相法测量三相变压器变比压表及误差的接线图S一电源开关；T―三相调压器；V1、V2一电压表(2)试验步骤。将三相调压器调至输出为零，检查接线无误后合上电源开关S，将三相调压器T调到一定电压，依次分别测出UV-uv、VW-vw、...
