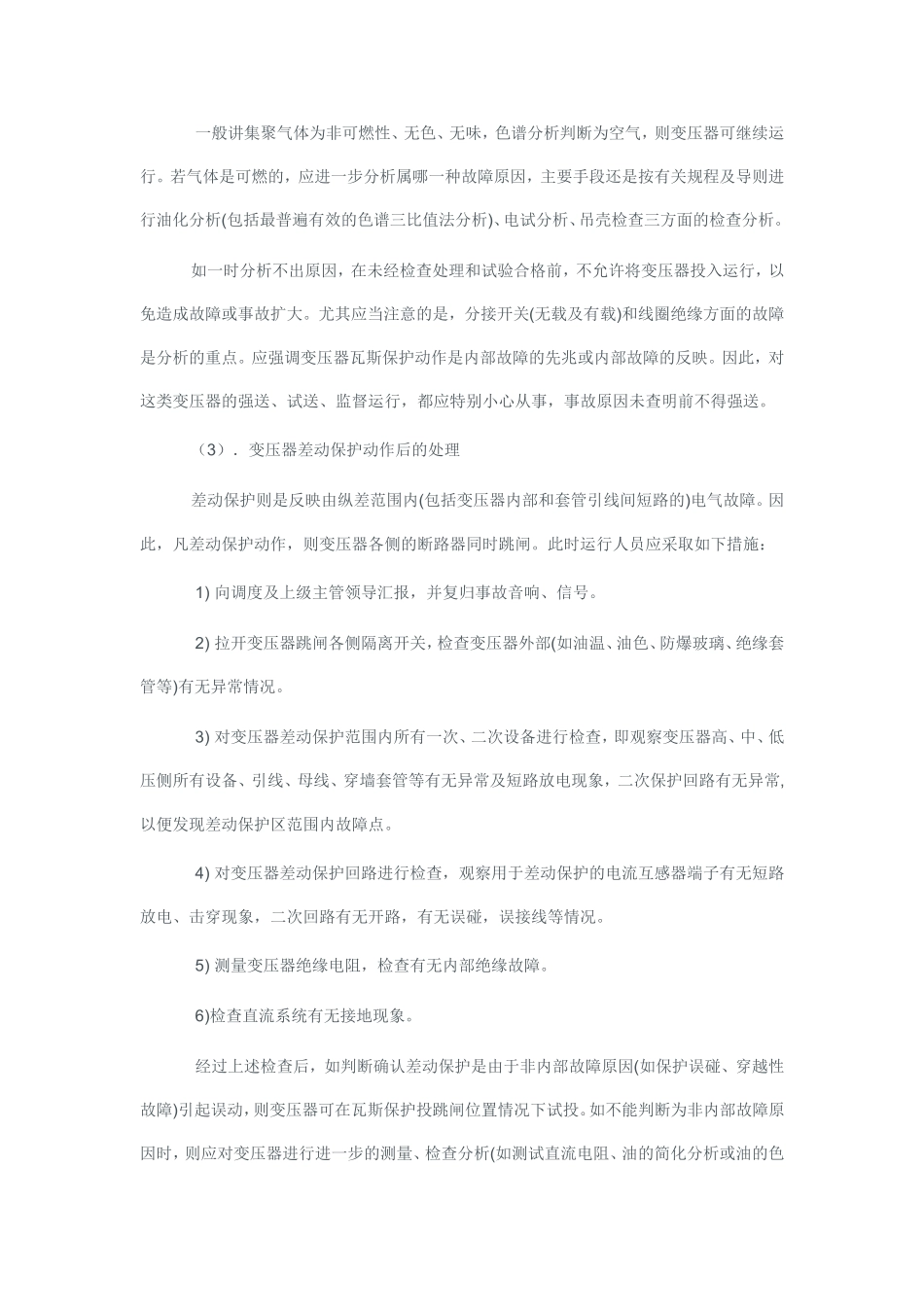

变压器故障处理瓦斯保护动作后的处理1)轻瓦斯动作后的处理。轻瓦斯动作后，复归音响信号，查看信号继电器，分清是变压器本体轻瓦斯动作还是有载调压开关轻瓦斯动作。不要急于恢复继电器掉牌，然后查看变压器本体或有载调压开关油枕的油位是否正常，气体继电器内充气量多少，以判断动作原因。查明动作原因后复归信号继电器掉牌及光字牌。这时应尽速收集气体以便分析原因。新装或大修的变压器在加油、滤油时，将空气带入变压器内部，且没有能够及时排出，当变压器运行后油温逐渐上升，形成油的对流，内部贮存的空气逐渐排出，使气体继电器动作。气体继电器动作的次数，与变压器内部贮存的气体多少有关。遇到此种情况时，应根据变压器的音响、温度、油面以及加油，滤油工作情况作综合分析。①非变压器故障的动作原因，例如气体继电器内油中有较多空气集聚，瓦斯继电保护回路线路错接，端子排二次电缆短路等引起轻瓦斯误动。②轻瓦斯频繁动作时，每次都应监视记录，注意气体特征。若油气分析判断为空气，应不断进行放气，并要注意不得误碰气体继电器的跳闸试验探针。③若不能确定动作原因为非变压器故障，也不能确定为外部原因，而且又未发现其他异常，则应将瓦斯保护投入跳闸回路，并加强对变压器的监视，认真观察其发展变化。2)重瓦斯保护动作后的处理。运行中的变压器发生瓦斯保护动作跳闸，或轻瓦斯信号和瓦斯跳闸同时出现，则首先应想到该变压器有内部故障的可能，对变压器的这种处置应谨慎。故障变压器内产生的气体，是由于变压器内不同部位、不同的过热形式甚至金属短路、放电造成的。因此判明气体继电器内气体的性质、气体集聚的数量及集聚速度，对判断变压器故障的性质及严重程度是至关重要的。一般讲集聚气体为非可燃性、无色、无味，色谱分析判断为空气，则变压器可继续运行。若气体是可燃的，应进一步分析属哪一种故障原因，主要手段还是按有关规程及导则进行油化分析(包括最普遍有效的色谱三比值法分析)、电试分析、吊壳检查三方面的检查分析。如一时分析不出原因，在未经检查处理和试验合格前，不允许将变压器投入运行，以免造成故障或事故扩大。尤其应当注意的是，分接开关(无载及有载)和线圈绝缘方面的故障是分析的重点。应强调变压器瓦斯保护动作是内部故障的先兆或内部故障的反映。因此，对这类变压器的强送、试送、监督运行，都应特别小心从事，事故原因未查明前不得强送。（3）．变压器差动保护动作后的处理差动保护则是反映由纵差范围内(包括变压器内部和套管引线间短路的)电气故障。因此，凡差动保护动作，则变压器各侧的断路器同时跳闸。此时运行人员应采取如下措施：1)向调度及上级主管领导汇报，并复归事故音响、信号。2)拉开变压器跳闸各侧隔离开关，检查变压器外部(如油温、油色、防爆玻璃、绝缘套管等)有无异常情况。3)对变压器差动保护范围内所有一次、二次设备进行检查，即观察变压器高、中、低压侧所有设备、引线、母线、穿墙套管等有无异常及短路放电现象，二次保护回路有无异常,以便发现差动保护区范围内故障点。4)对变压器差动保护回路进行检查，观察用于差动保护的电流互感器端子有无短路放电、击穿现象，二次回路有无开路，有无误碰，误接线等情况。5)测量变压器绝缘电阻，检查有无内部绝缘故障。6)检查直流系统有无接地现象。经过上述检查后，如判断确认差动保护是由于非内部故障原因(如保护误碰、穿越性故障)引起误动，则变压器可在瓦斯保护投跳闸位置情况下试投。如不能判断为非内部故障原因时，则应对变压器进行进一步的测量、检查分析(如测试直流电阻、油的简化分析或油的色谱分析)，以确定故障性质及差动保护动作原因。如果发现有内部故障的特征，则须进行吊壳或返厂进行检查处理。（4）．重瓦斯与差动保护同时动作后的处理重瓦斯与差动保护同时动作跳闸后，将变压器退出至检修状态,并立即向调度汇报，不得强送，待检查处理。这时应尽速收集气体以便分析原因。（5）．电流速断保护动作后的处理电流速断保护动作跳闸时，其处理过程参照差动保护动作处理。（6）．定时限过流保护动作跳闸后的处理定时过电流保护为后备保护，可作下属线路保护的...
