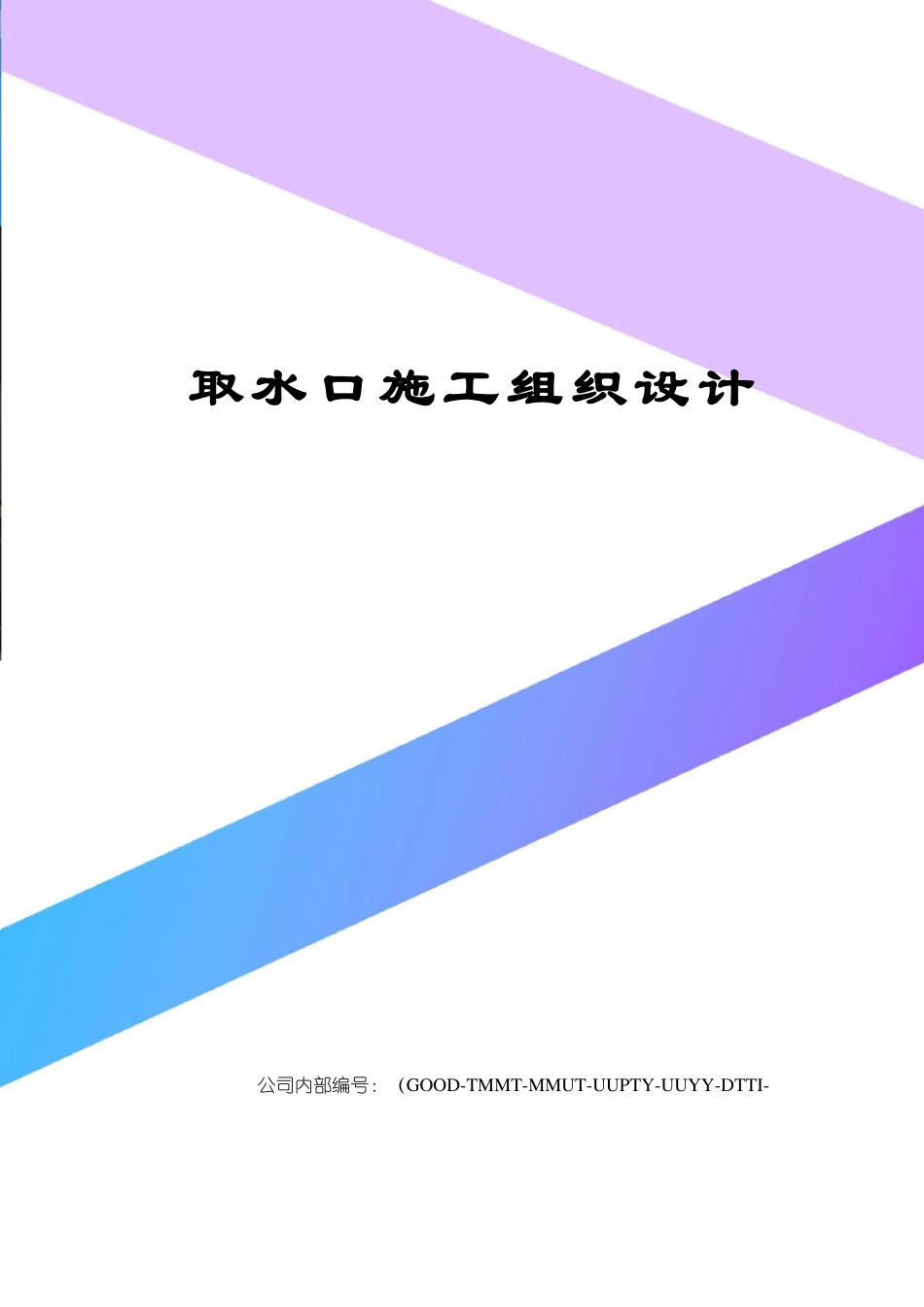

取水口施工组织设计VIP专享

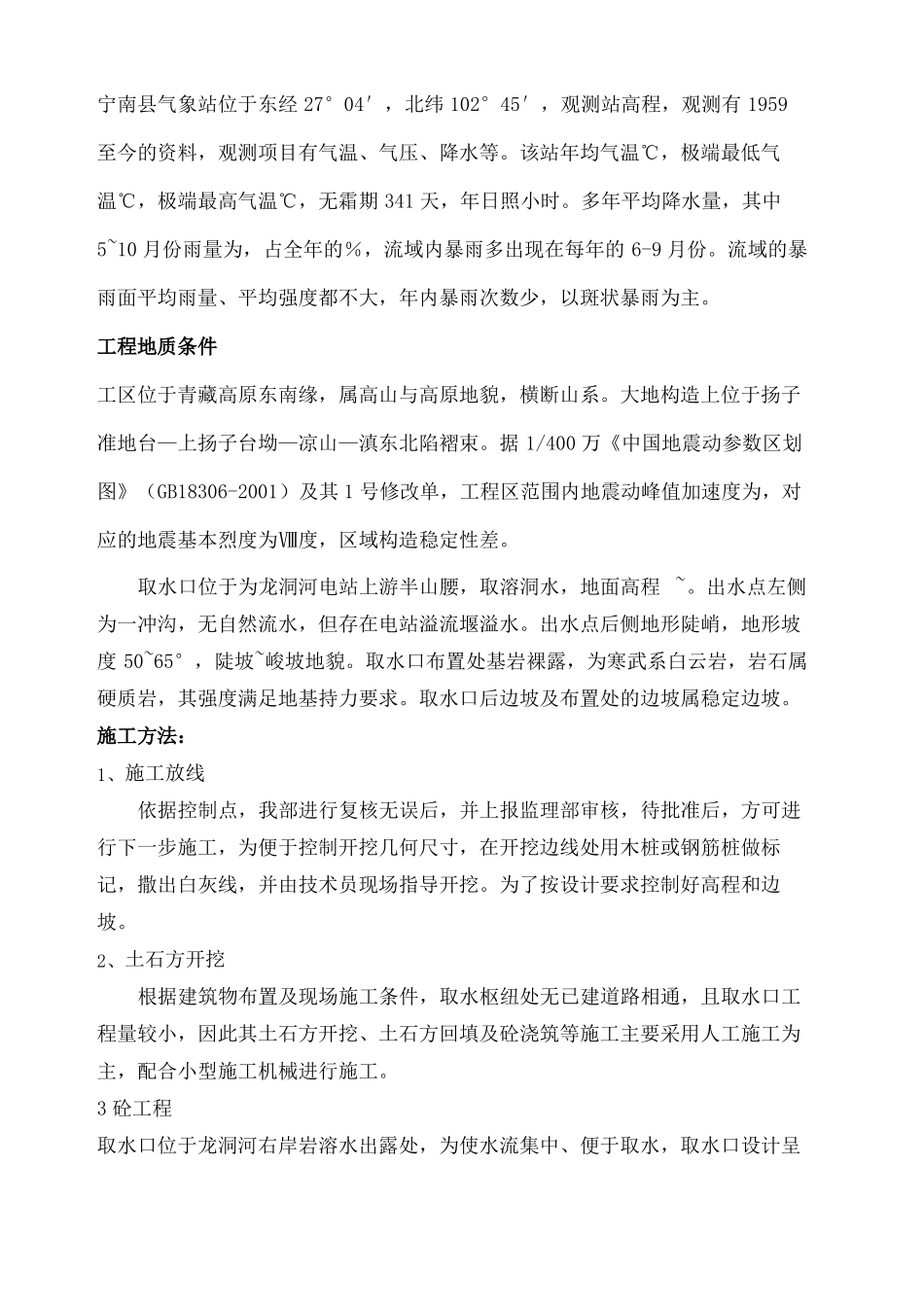

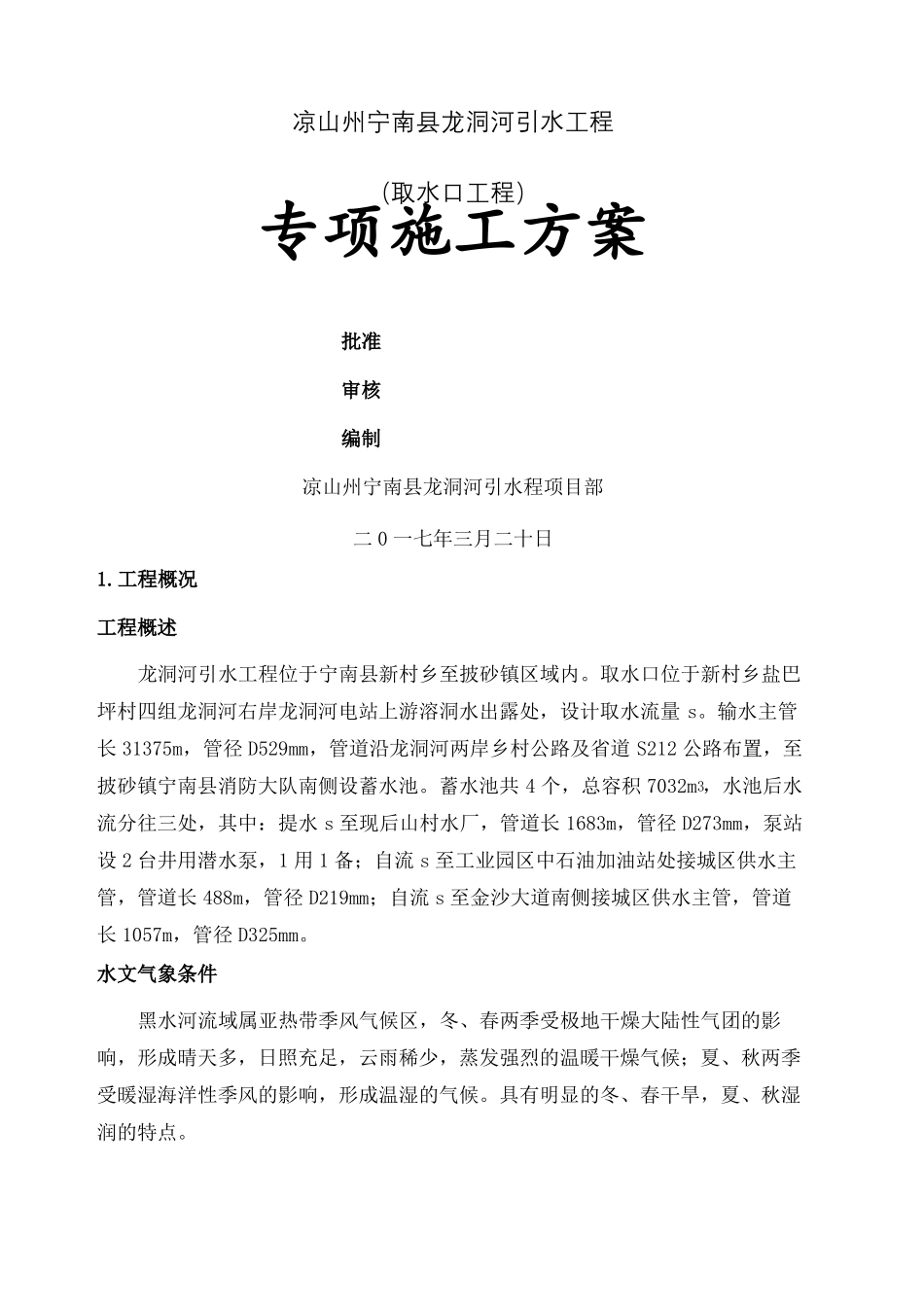

取水口施工组织设计公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-凉山州宁南县龙洞河引水工程（取水口工程）专项施工方案批准审核编制凉山州宁南县龙洞河引水程项目部二 0 一七年三月二十日1.工程概况工程概述龙洞河引水工程位于宁南县新村乡至披砂镇区域内。取水口位于新村乡盐巴坪村四组龙洞河右岸龙洞河电站上游溶洞水出露处，设计取水流量 s。输水主管长 31375m，管径 D529mm，管道沿龙洞河两岸乡村公路及省道 S212 公路布置，至披砂镇宁南县消防大队南侧设蓄水池。蓄水池共 4 个，总容积 7032m3，水池后水流分往三处，其中：提水 s 至现后山村水厂，管道长 1683m，管径 D273mm，泵站设 2 台井用潜水泵，1 用 1 备；自流 s 至工业园区中石油加油站处接城区供水主管，管道长 488m，管径 D219mm；自流 s 至金沙大道南侧接城区供水主管，管道长 1057m，管径 D325mm。水文气象条件黑水河流域属亚热带季风气候区，冬、春两季受极地干燥大陆性气团的影响，形成晴天多，日照充足，云雨稀少，蒸发强烈的温暖干燥气候；夏、秋两季受暖湿海洋性季风的影响，形成温湿的气候。具有明显的冬、春干旱，夏、秋湿润的特点。宁南县气象站位于东经 27°04′，北纬 102°45′，观测站高程，观测有 1959至今的资料，观测项目有气温、气压、降水等。该站年均气温℃，极端最低气温℃，极端最高气温℃，无霜期 341 天，年日照小时。多年平均降水量，其中5~10 月份雨量为，占全年的％，流域内暴雨多出现在每年的 6-9 月份。流域的暴雨面平均雨量、平均强度都不大，年内暴雨次数少，以斑状暴雨为主。工程地质条件工区位于青藏高原东南缘，属高山与高原地貌，横断山系。大地构造上位于扬子准地台—上扬子台坳—凉山—滇东北陷褶束。据 1/400 万《中国地震动参数区划图》（GB18306-2001）及其 1 号修改单，工程区范围内地震动峰值加速度为，对应的地震基本烈度为Ⅷ度，区域构造稳定性差。取水口位于为龙洞河电站上游半山腰，取溶洞水，地面高程 ~。出水点左侧为一冲沟，无自然流水，但存在电站溢流堰溢水。出水点后侧地形陡峭，地形坡度 50~65°，陡坡~峻坡地貌。取水口布置处基岩裸露，为寒武系白云岩，岩石属硬质岩，其强度满足地基持力要求。取水口后边坡及布置处的边坡属稳定边坡。施工方法：1、施工放线依据控制点，我部进行复核无误后，并上报监理部审核，待批准后，方可进行下一步施工，为便于控制开挖几何尺寸，在开...
