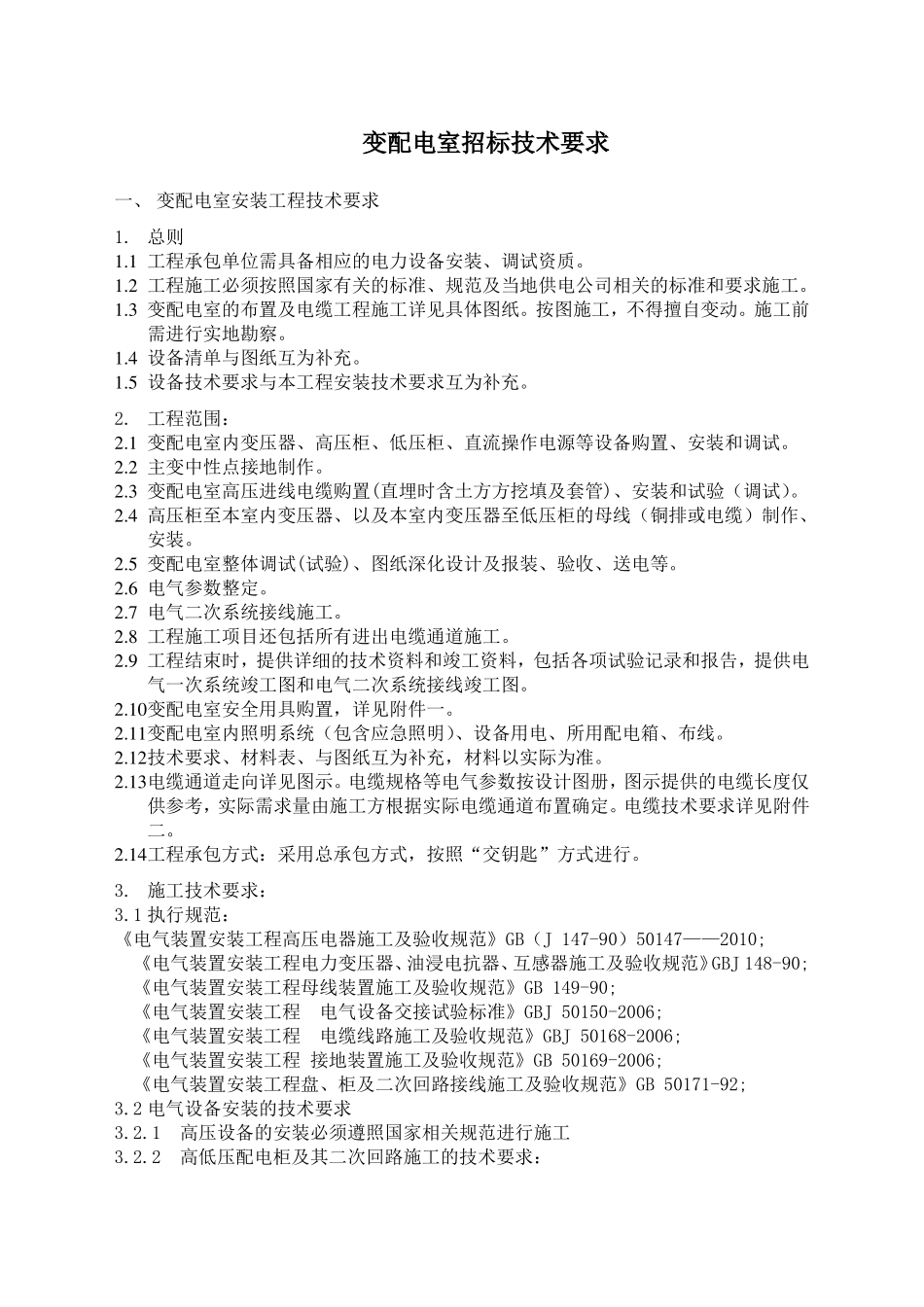

变配电室招标技术要求一、 变配电室安装工程技术要求1. 总则1.1 工程承包单位需具备相应的电力设备安装、调试资质。1.2 工程施工必须按照国家有关的标准、规范及当地供电公司相关的标准和要求施工。1.3 变配电室的布置及电缆工程施工详见具体图纸。按图施工，不得擅自变动。施工前需进行实地勘察。1.4 设备清单与图纸互为补充。1.5 设备技术要求与本工程安装技术要求互为补充。2. 工程范围：2.1 变配电室内变压器、高压柜、低压柜、直流操作电源等设备购置、安装和调试。2.2 主变中性点接地制作。2.3 变配电室高压进线电缆购置(直埋时含土方方挖填及套管)、安装和试验（调试）。2.4 高压柜至本室内变压器、以及本室内变压器至低压柜的母线（铜排或电缆）制作、安装。2.5 变配电室整体调试(试验)、图纸深化设计及报装、验收、送电等。2.6 电气参数整定。2.7 电气二次系统接线施工。2.8 工程施工项目还包括所有进出电缆通道施工。2.9 工程结束时，提供详细的技术资料和竣工资料，包括各项试验记录和报告，提供电气一次系统竣工图和电气二次系统接线竣工图。2.10变配电室安全用具购置，详见附件一。2.11变配电室内照明系统（包含应急照明）、设备用电、所用配电箱、布线。2.12技术要求、材料表、与图纸互为补充，材料以实际为准。2.13电缆通道走向详见图示。电缆规格等电气参数按设计图册，图示提供的电缆长度仅供参考，实际需求量由施工方根据实际电缆通道布置确定。电缆技术要求详见附件二。2.14工程承包方式：采用总承包方式，按照“交钥匙”方式进行。3. 施工技术要求：3.1 执行规范：《电气装置安装工程高压电器施工及验收规范》GB（J 147-90）50147——2010;《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148-90;《电气装置安装工程母线装置施工及验收规范》GB 149-90;《电气装置安装工程电气设备交接试验标准》GBJ 50150-2006;《电气装置安装工程电缆线路施工及验收规范》GBJ 50168-2006;《电气装置安装工程 接地装置施工及验收规范》GB 50169-2006;《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171-92;3.2 电气设备安装的技术要求3.2.1高压设备的安装必须遵照国家相关规范进行施工3.2.2高低压配电柜及其二次回路施工的技术要求：3.2.2.1高低压配电柜的安装及其二次回路的施工应参照相关规范进行；3.2.2.2按照已批准的设计图纸进行施工；3.2.2.3盘、柜搬运和安装应采取防...
