叠合板安装施工方案最新版

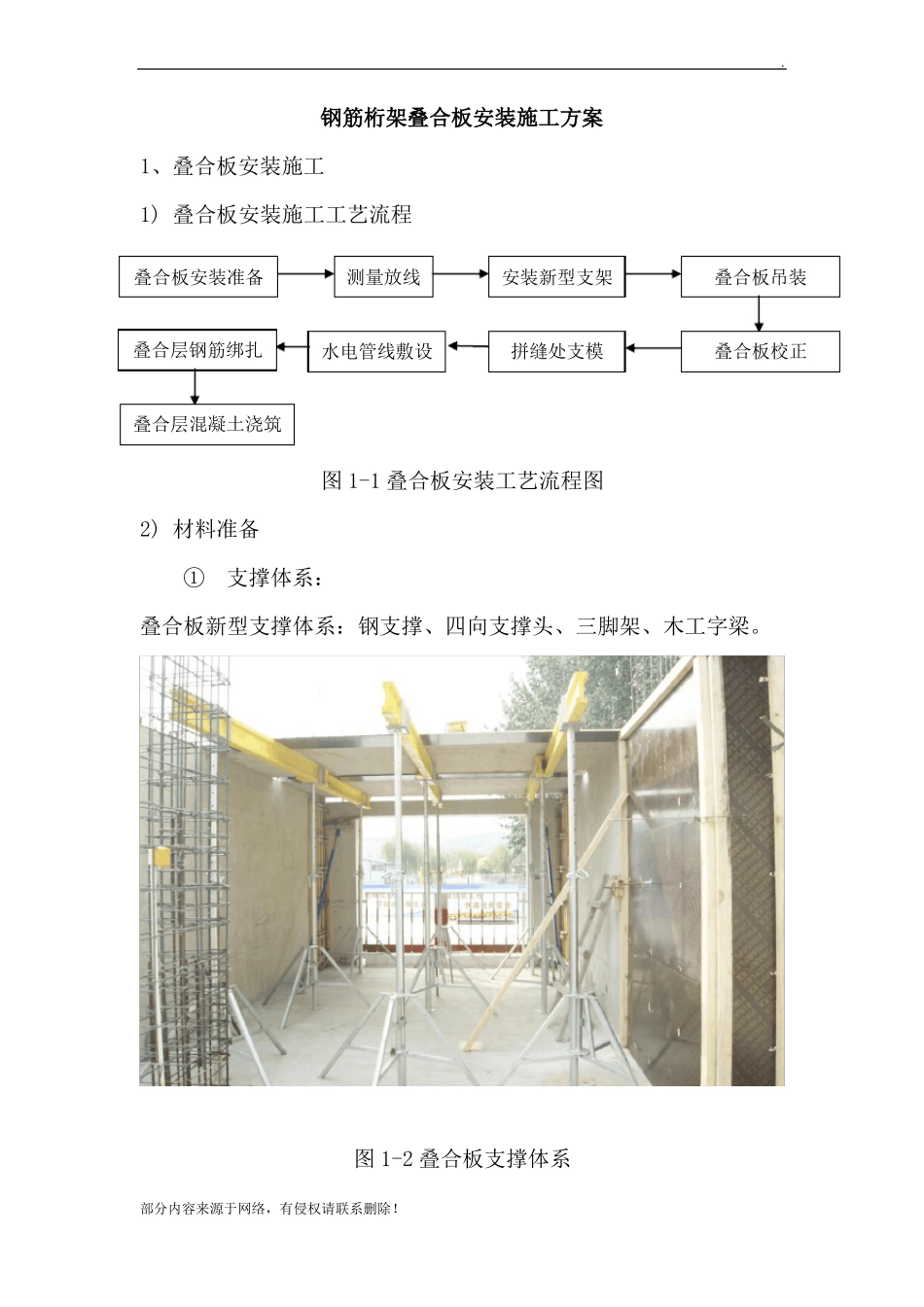

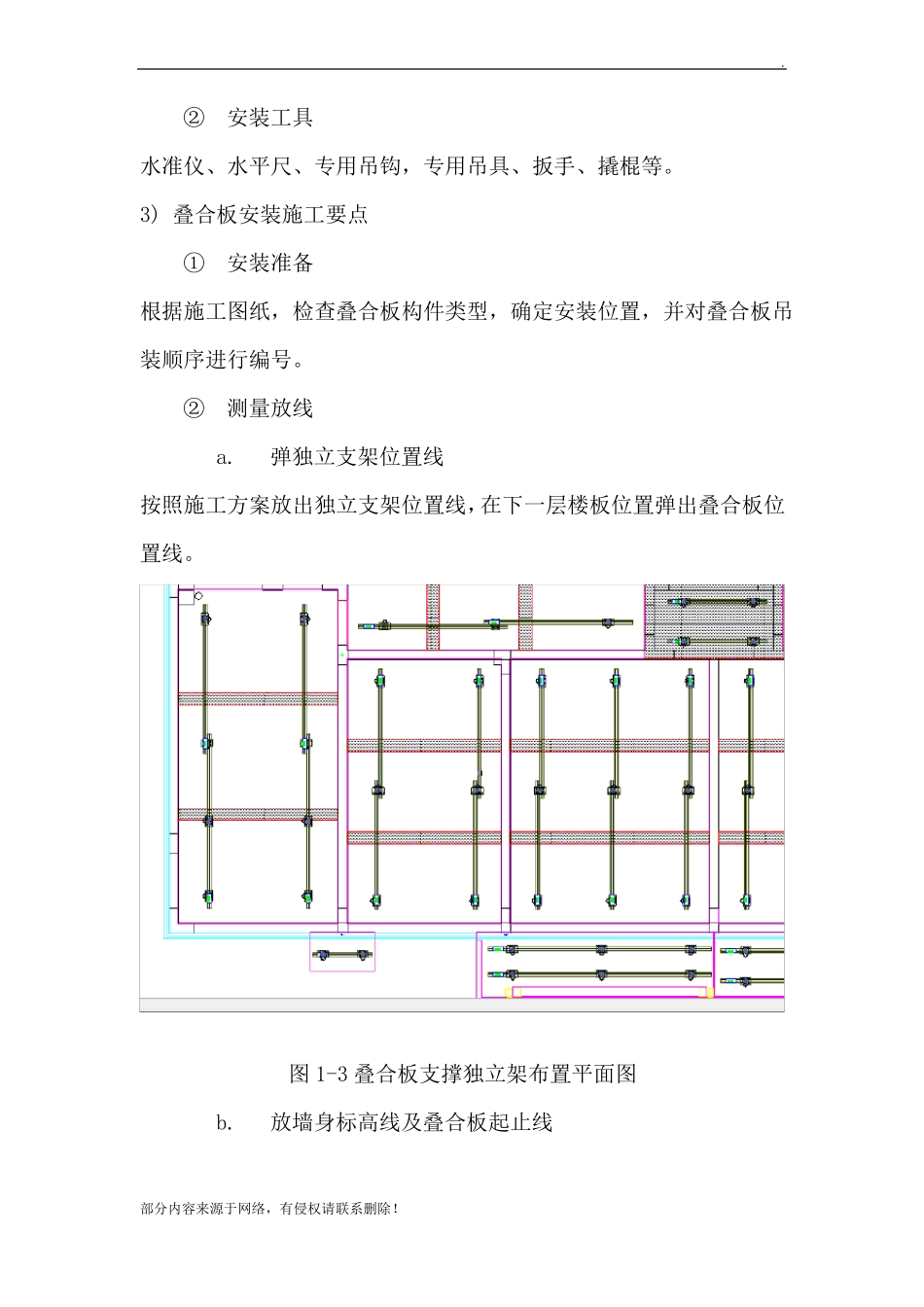

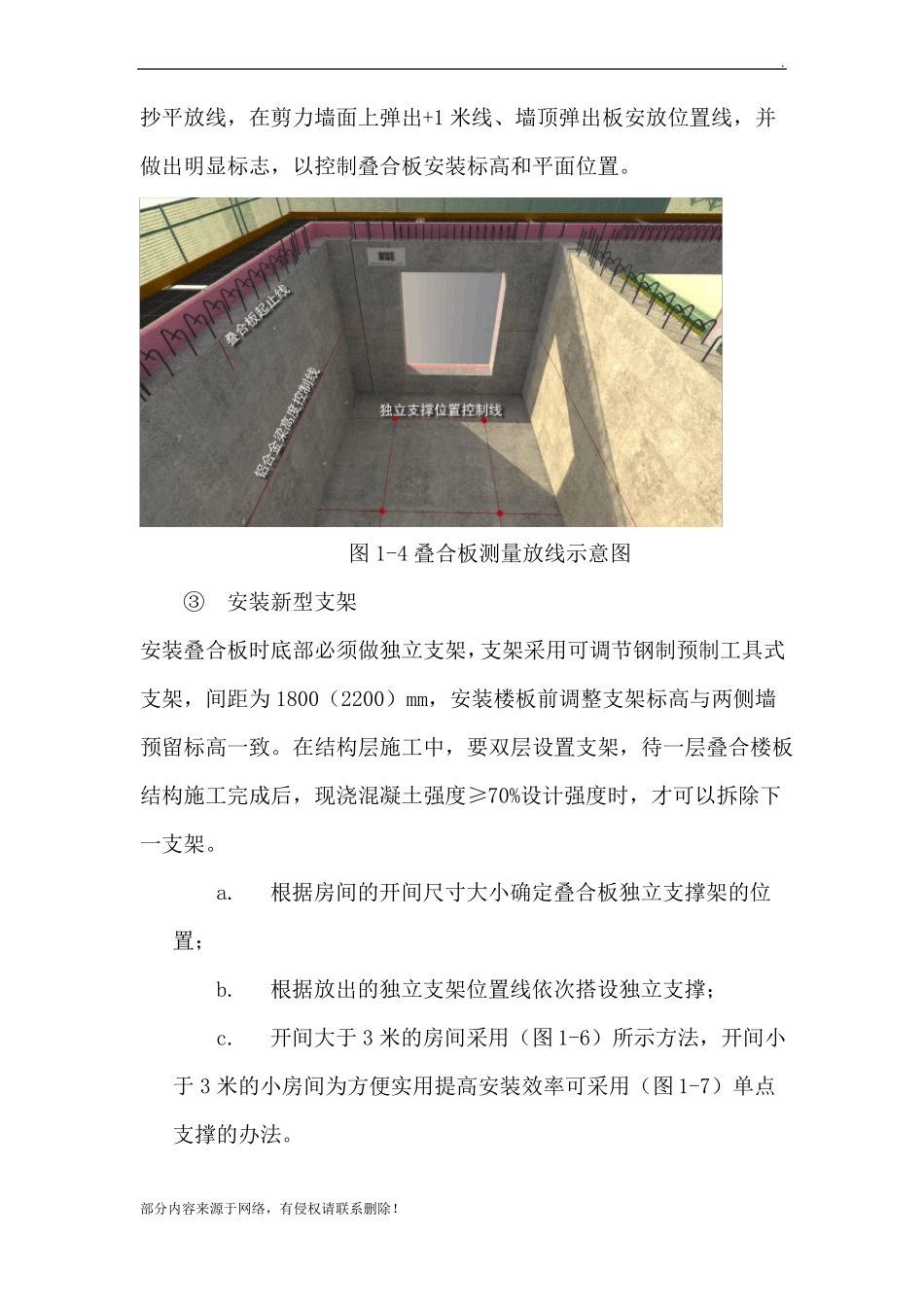

.钢筋桁架叠合板安装施工方案1、叠合板安装施工1) 叠合板安装施工工艺流程叠合板安装准备叠合层钢筋绑扎叠合层混凝土浇筑测量放线安装新型支架叠合板吊装水电管线敷设拼缝处支模叠合板校正图 1-1 叠合板安装工艺流程图2) 材料准备①支撑体系：叠合板新型支撑体系：钢支撑、四向支撑头、三脚架、木工字梁。图 1-2 叠合板支撑体系部分内容来源于网络，有侵权请联系删除！.②安装工具水准仪、水平尺、专用吊钩，专用吊具、扳手、撬棍等。3) 叠合板安装施工要点①安装准备根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号。②测量放线a.弹独立支架位置线按照施工方案放出独立支架位置线，在下一层楼板位置弹出叠合板位置线。图 1-3 叠合板支撑独立架布置平面图b.放墙身标高线及叠合板起止线部分内容来源于网络，有侵权请联系删除！.抄平放线，在剪力墙面上弹出+1 米线、墙顶弹出板安放位置线，并做出明显标志，以控制叠合板安装标高和平面位置。图 1-4 叠合板测量放线示意图③安装新型支架安装叠合板时底部必须做独立支架，支架采用可调节钢制预制工具式支架，间距为 1800（2200）mm，安装楼板前调整支架标高与两侧墙预留标高一致。在结构层施工中，要双层设置支架，待一层叠合楼板结构施工完成后，现浇混凝土强度≥70%设计强度时，才可以拆除下一支架。a.置；b.c.根据放出的独立支架位置线依次搭设独立支撑；开间大于 3 米的房间采用（图 1-6）所示方法，开间小根据房间的开间尺寸大小确定叠合板独立支撑架的位于 3 米的小房间为方便实用提高安装效率可采用（图 1-7）单点支撑的办法。部分内容来源于网络，有侵权请联系删除！.d.调整独立支撑高度到预定标高。④铝合金梁搭设a.b.确；c.板底支撑搭设完成。根据放出的楼板标高线，在独立支撑上放置铝合金梁；再次复核独立支撑标高，保证铝合金梁上表面位置准部分内容来源于网络，有侵权请联系删除！.图 1-5 安装独立钢支架示意图部分内容来源于网络，有侵权请联系删除！.图 1-6 安装铝合金钢梁示意图图 1-7 安装铝合金钢梁示意图⑤叠合板吊装a.起吊准备叠合板起吊时，要尽可能减小叠合板因自重产生的弯矩，采用钢扁担吊装架进行吊装，4 个吊点均匀受力，保证构件平稳吊装。b.试吊起吊时要先试吊，先吊起距地 50 厘米停止，检查钢丝绳、吊钩的受力情况，使叠合板保持水平，然后吊至作业层上空。部分内容来源于网络，有侵权请联系删除！.c.叠合板...
