古建木工操作规程

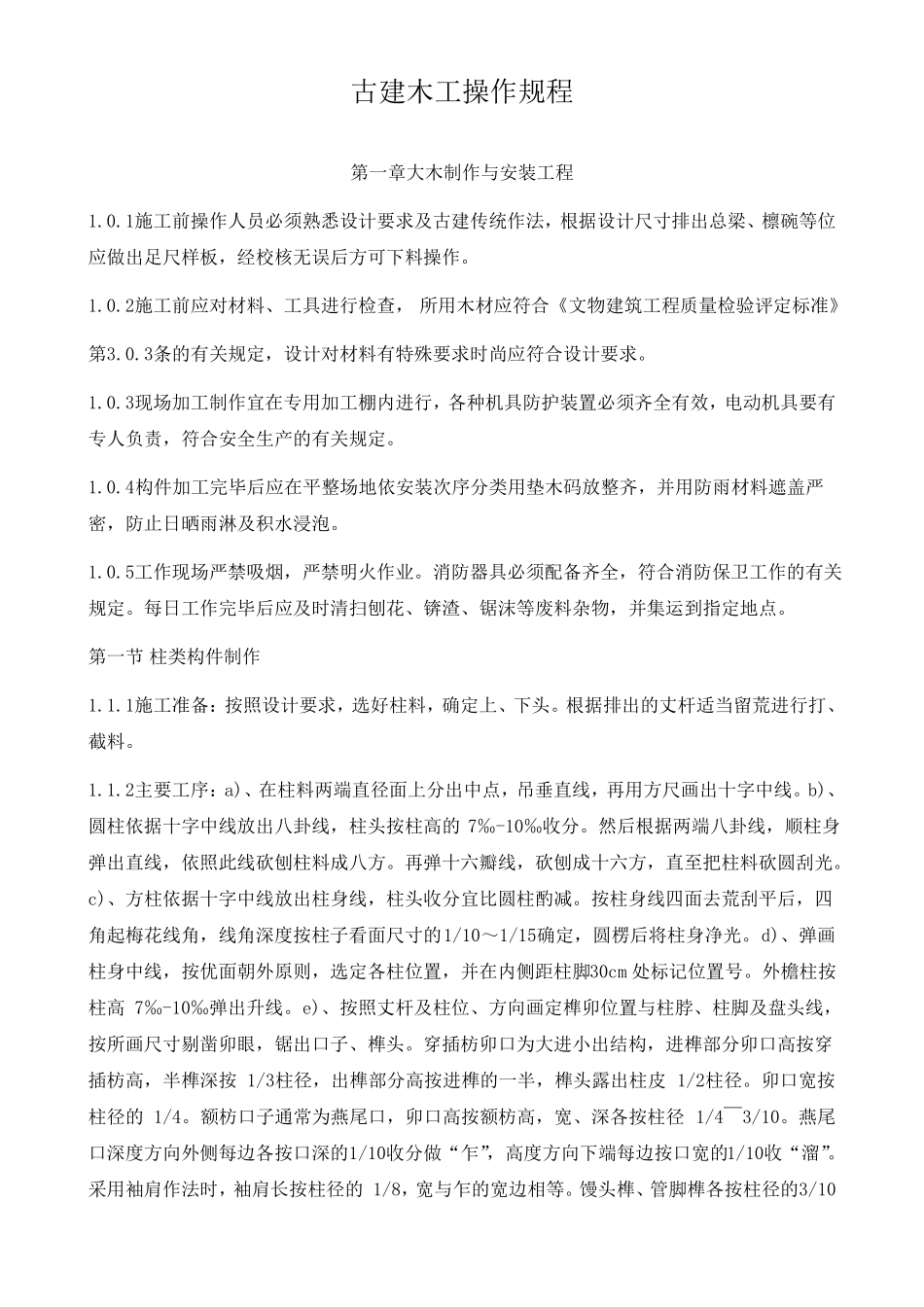

古建木工操作规程_第1页
1/11

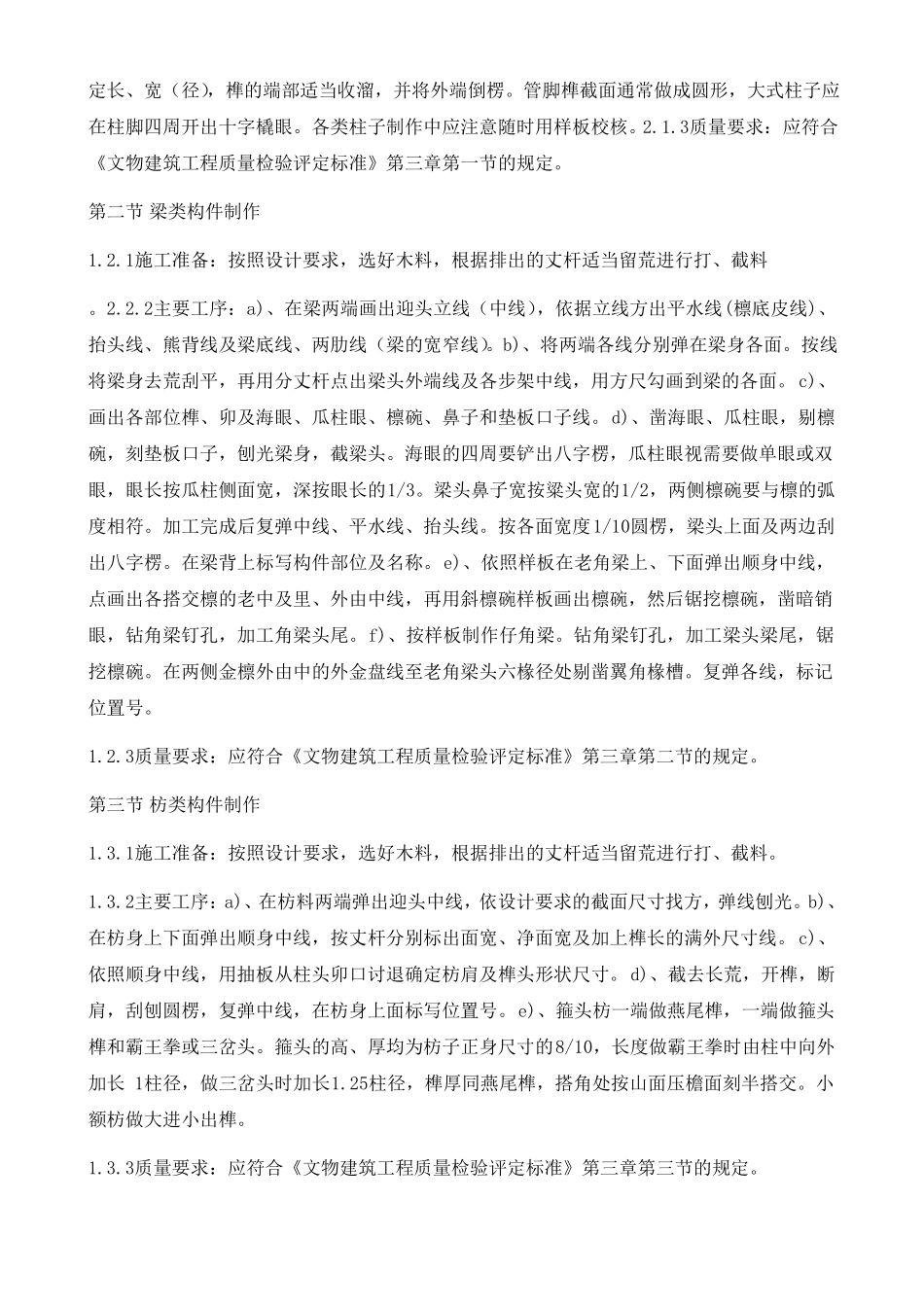

古建木工操作规程_第2页
2/11

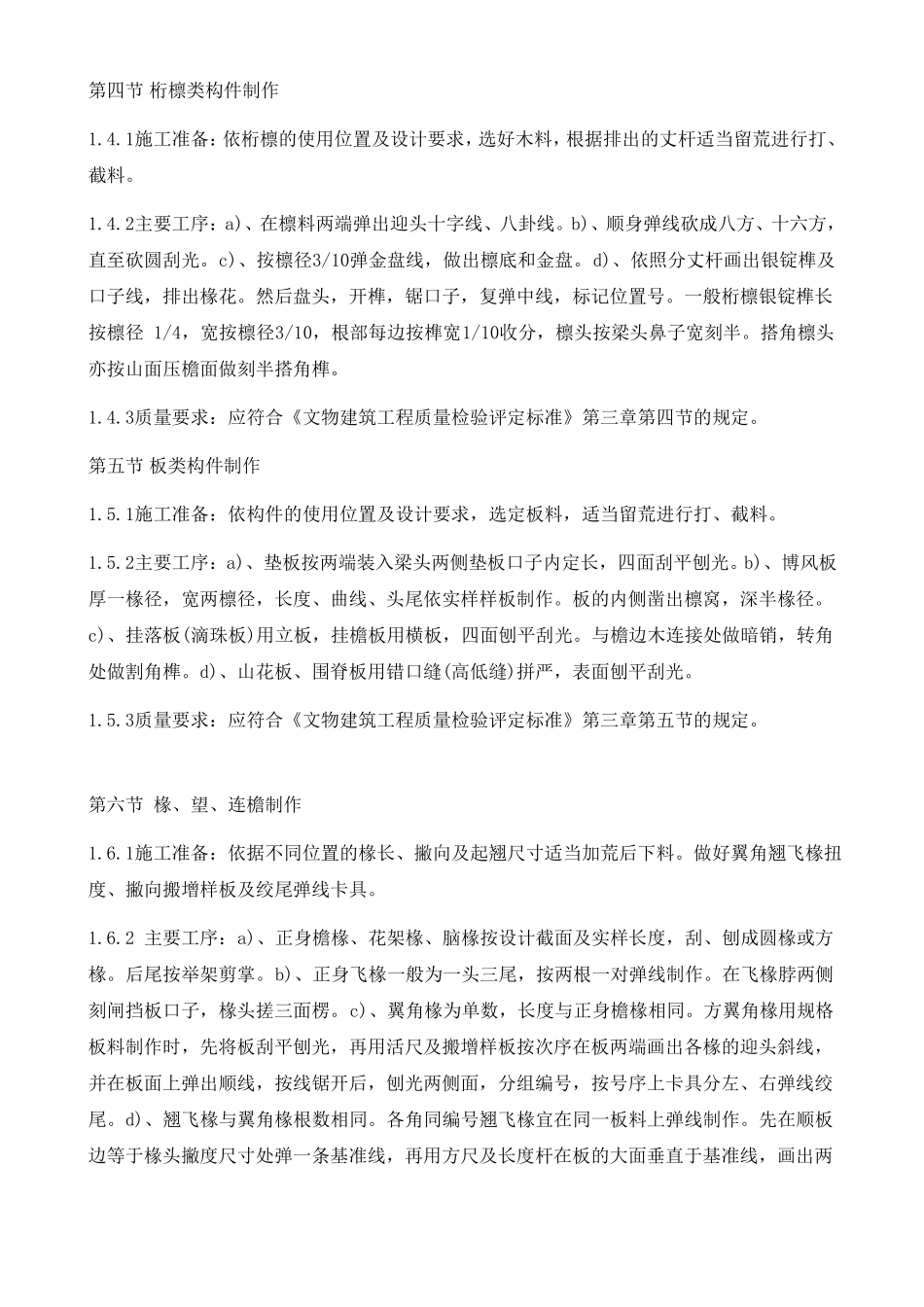

古建木工操作规程_第3页
3/11
古建木工操作规程第一章大木制作与安装工程1.0.1施工前操作人员必须熟悉设计要求及古建传统作法,根据设计尺寸排出总梁、檩碗等位应做出足尺样板,经校核无误后方可下料操作。1.0.2施工前应对材料、工具进行检查, 所用木材应符合《文物建筑工程质量检验评定标准》第3.0.3条的有关规定,设计对材料有特殊要求时尚应符合设计要求。1.0.3现场加工制作宜在专用加工棚内进行,各种机具防护装置必须齐全有效,电动机具要有专人负责,符合安全生产的有关规定。1.0.4构件加工完毕后应在平整场地依安装次序分类用垫木码放整齐,并用防雨材料遮盖严密,防止日晒雨淋及积水浸泡。1.0.5工作现场严禁吸烟,严禁明火作业。消防器具必须配备齐全,符合消防保卫工作的有关规定。每日工作完毕后应及时清扫刨花、锛渣、锯沫等废料杂物,并集运到指定地点。第一节 柱类构件制作1.1.1施工准备:按照设计要求,选好柱料,确定上、下头。根据排出的丈杆适当留荒进行打、截料。1.1.2主要工序:a)、在柱料两端直径面上分出中点,吊垂直线,再用方尺画出十字中线。b)、圆柱依据十字中线放出八卦线,柱头按柱高的 7‰-10‰收分。然后根据两端八卦线,顺柱身弹出直线,依照此线砍刨柱料成八方。再弹十六瓣线,砍刨成十六方,直至把柱料砍圆刮光。c)、方柱依据十字中线放出柱身线,柱头收分宜比圆柱酌减。按柱身线四面去荒刮平后,四角起梅花线角,线角深度按柱子看面尺寸的1/10~1/15确定,圆楞后将柱身净光。d)、弹画柱身中线,按优面朝外原则,选定各柱位置,并在内侧距柱脚30cm 处标记位置号。外檐柱按柱高 7‰-10‰弹出升线。e)、按照丈杆及柱位、方向画定榫卯位置与柱脖、柱脚及盘头线,按所画尺寸剔凿卯眼,锯出口子、榫头。穿插枋卯口为大进小出结构,进榫部分卯口高按穿插枋高,半榫深按 1/3柱径,出榫部分高按进榫的一半,榫头露出柱皮 1/2柱径。卯口宽按柱径的 1/4。额枋口子通常为燕尾口,卯口高按额枋高,宽、深各按柱径 1/4 ̄3/10。燕尾口深度方向外侧每边各按口深的1/10收分做“乍”,高度方向下端每边按口宽的1/10收“溜”。采用袖肩作法时,袖肩长按柱径的 1/8,宽与乍的宽边相等。馒头榫、管脚榫各按柱径的3/10定长、宽(径),榫的端部适当收溜,并将外端倒楞。管脚榫截面通常做成圆形,大式柱子应在柱脚四周开出十字橇眼。各类柱子制作中应注意随时用样板校核。2.1.3质量要求:应符合《文物建筑工程质量检验评定标准》第三章第一节的规定。第二...
