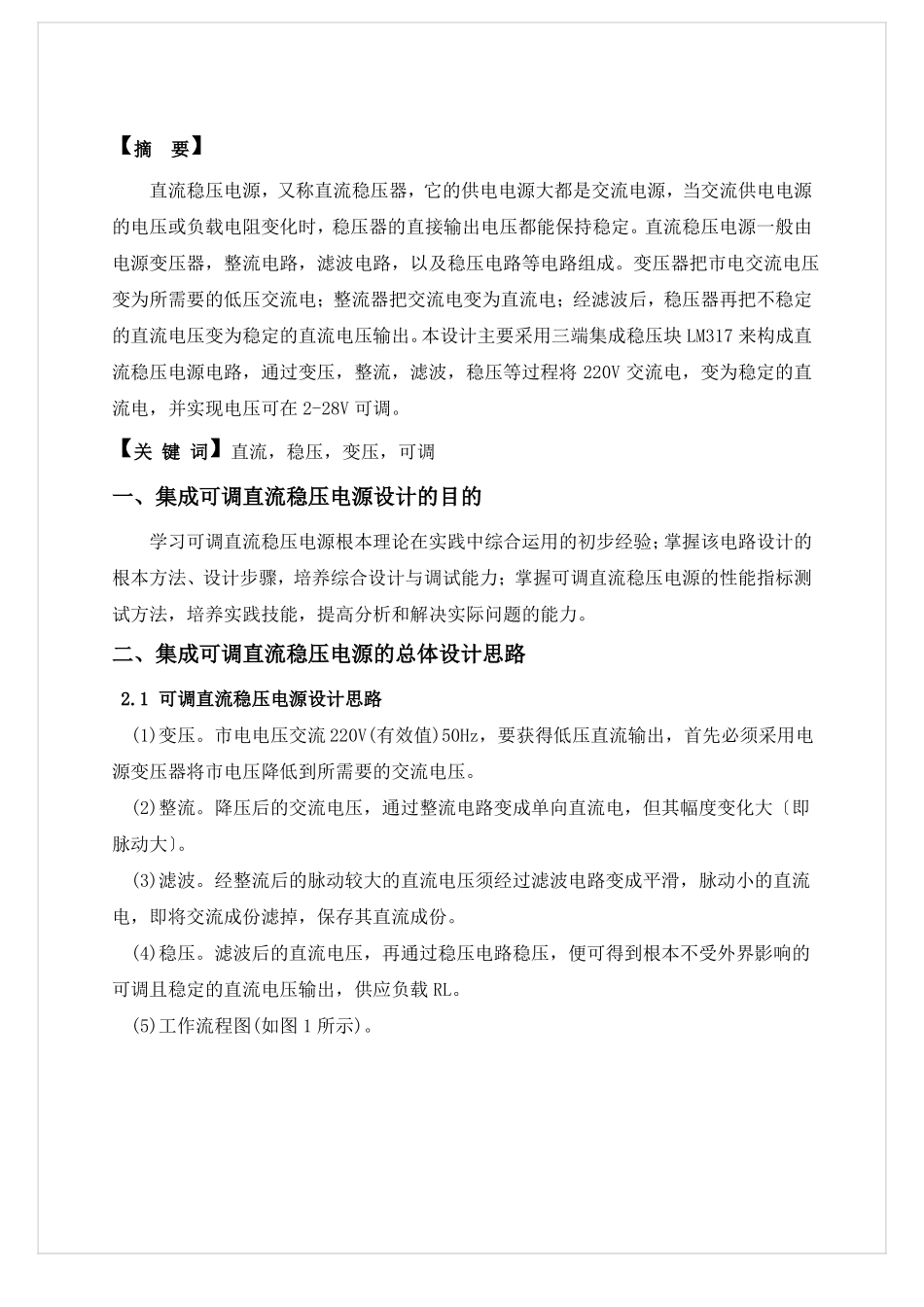

【摘要】直流稳压电源，又称直流稳压器，它的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直接输出电压都能保持稳定。直流稳压电源一般由电源变压器，整流电路，滤波电路，以及稳压电路等电路组成。变压器把市电交流电压变为所需要的低压交流电；整流器把交流电变为直流电；经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。本设计主要采用三端集成稳压块 LM317 来构成直流稳压电源电路，通过变压，整流，滤波，稳压等过程将 220V 交流电，变为稳定的直流电，并实现电压可在 2-28V 可调。【关 键 词】直流，稳压，变压，可调一、集成可调直流稳压电源设计的目的学习可调直流稳压电源根本理论在实践中综合运用的初步经验；掌握该电路设计的根本方法、设计步骤，培养综合设计与调试能力；掌握可调直流稳压电源的性能指标测试方法，培养实践技能，提高分析和解决实际问题的能力。二、集成可调直流稳压电源的总体设计思路2.1 可调直流稳压电源设计思路(1)变压。市电电压交流 220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将市电压降低到所需要的交流电压。(2)整流。降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大〔即脉动大〕。(3)滤波。经整流后的脉动较大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保存其直流成份。(4)稳压。滤波后的直流电压，再通过稳压电路稳压，便可得到根本不受外界影响的可调且稳定的直流电压输出，供应负载 RL。(5)工作流程图(如图 1 所示)。图 1 稳压电源工作流程图 2.2 可调直流稳压电源的工作原理方框图直流稳压电源是一种将 220V 工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、消振、稳压、保护、可调七个环节来完成的〔如图 2 所示〕。图 2可调直流稳压电源方框图(1)电源变压器。电源变压器，是降压变压器，它将市电 220V 交流电压变换成符合需要的较低的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定〔如图 3 所示〕。图 3电源变压器(2)整流电路。整流电路是利用二极管的单向导电性，把 50Hz 的正弦交流电变换成脉动的直流电，它由 VD1，VD2，VD3，VD4 构成单相全波整流电路，电路如图 4 所示。在 u2 的正半周内，二极管 VD1、VD3 导通，VD2、VD4 截止；u2 的负半周内，VD2、VD4 导通，VD1、VD3 截止。正负半周内部都有电流...
