吊篮高空作业施工方案

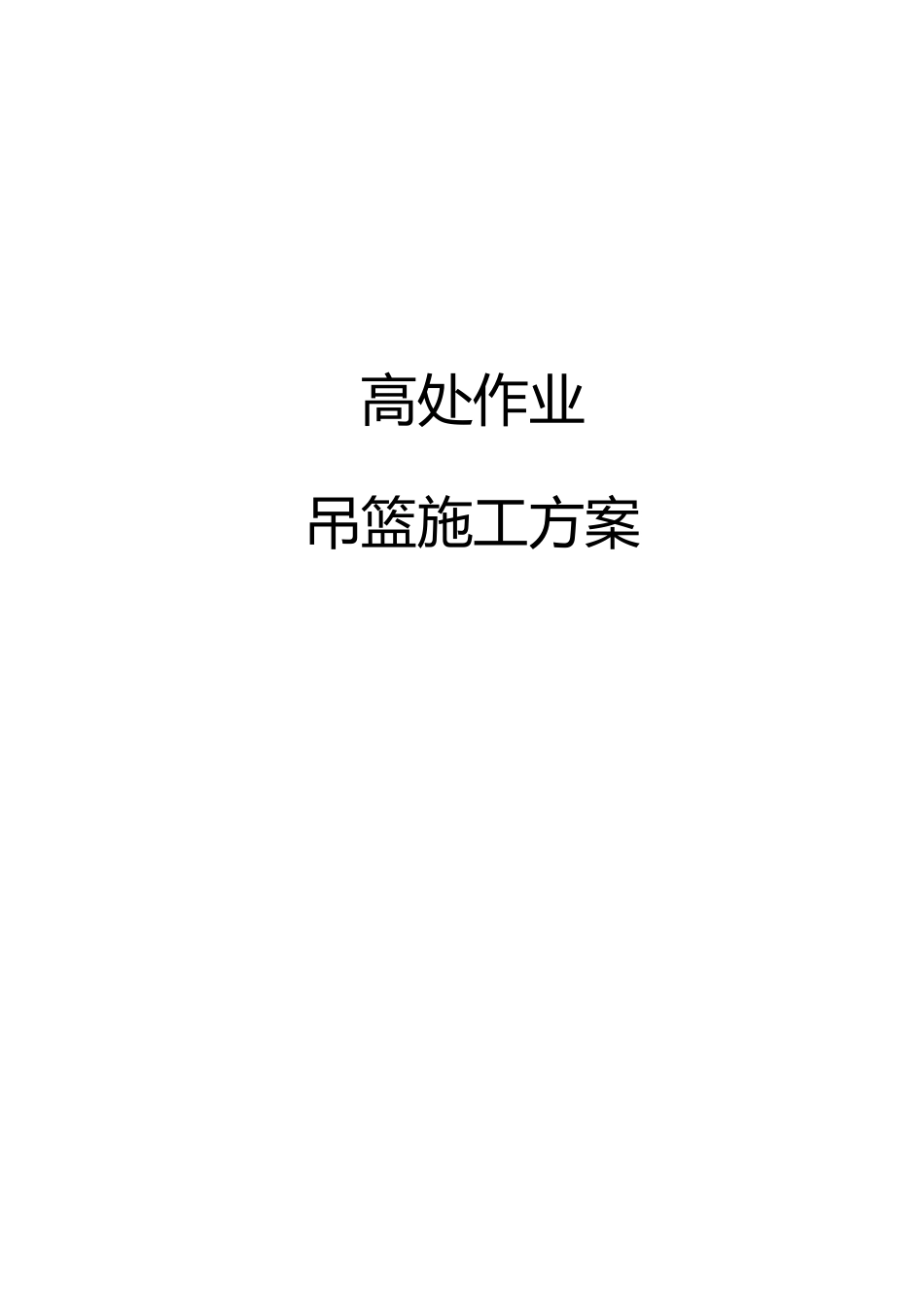

吊篮高空作业施工方案_第1页
1/11

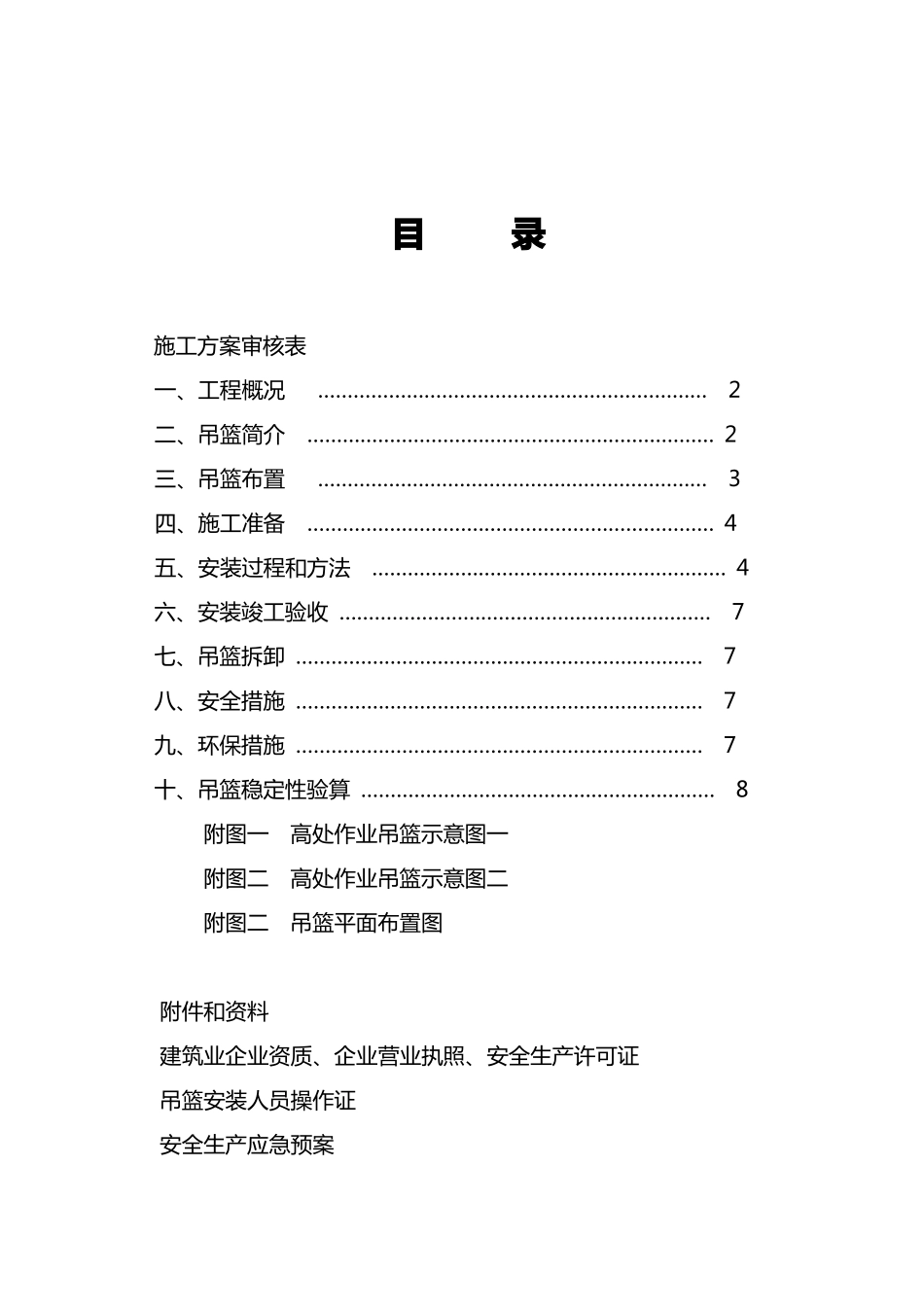

吊篮高空作业施工方案_第2页
2/11

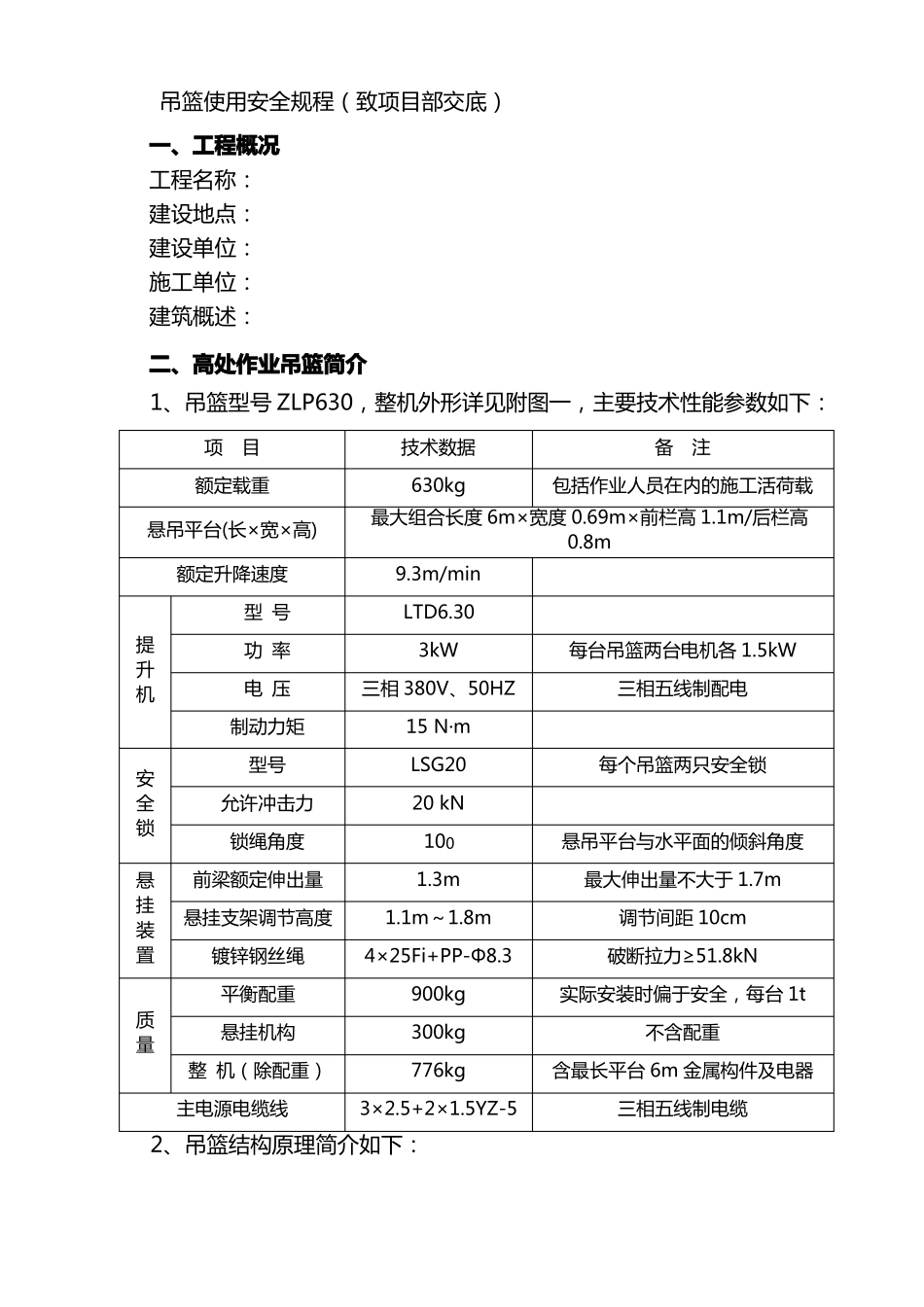

吊篮高空作业施工方案_第3页
3/11
高处作业吊篮施工方案目录施工方案审核表一、工程概况…………………………………………………………2二、吊篮简介…………………………………………………………… 2三、吊篮布置…………………………………………………………3四、施工准备…………………………………………………………… 4五、安装过程和方法…………………………………………………… 4六、安装竣工验收 ………………………………………………………7七、吊篮拆卸 ……………………………………………………………7八、安全措施 ……………………………………………………………7九、环保措施 ……………………………………………………………7十、吊篮稳定性验算 ……………………………………………………8附图一高处作业吊篮示意图一附图二高处作业吊篮示意图二附图二吊篮平面布置图附件和资料建筑业企业资质、企业营业执照、安全生产许可证吊篮安装人员操作证安全生产应急预案吊篮使用安全规程(致项目部交底)一、工程概况工程名称:建设地点:建设单位:施工单位:建筑概述:二、高处作业吊篮简介1、吊篮型号 ZLP630,整机外形详见附图一,主要技术性能参数如下:项目额定载重悬吊平台(长×宽×高)额定升降速度型 号提升机功 率电 压制动力矩安全锁悬挂装置质量型号允许冲击力锁绳角度前梁额定伸出量悬挂支架调节高度镀锌钢丝绳平衡配重悬挂机构整 机(除配重)主电源电缆线技术数据630kg备注包括作业人员在内的施工活荷载最大组合长度 6m×宽度 0.69m×前栏高 1.1m/后栏高0.8m9.3m/minLTD6.303kW三相 380V、50HZ15 N·mLSG2020 kN1001.3m1.1m~1.8m4×25Fi+PP-Φ8.3900kg300kg776kg3×2.5+2×1.5YZ-5每台吊篮两台电机各 1.5kW三相五线制配电每个吊篮两只安全锁悬吊平台与水平面的倾斜角度最大伸出量不大于 1.7m调节间距 10cm破断拉力≥51.8kN实际安装时偏于安全,每台 1t不含配重含最长平台 6m 金属构件及电器三相五线制电缆2、吊篮结构原理简介如下:吊篮整机主要由六部分组成,①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。①悬挂机构:架设于建筑物屋面上,由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳,一根为提升机用工作钢丝绳,一根为安全锁用钢丝绳。钢丝绳系吊篮专用镀锌钢丝绳,强度高,耐锈蚀性能好。型号为 4×25Fi+PP-Φ8.3,破...
