吊车架梁技术交底大全

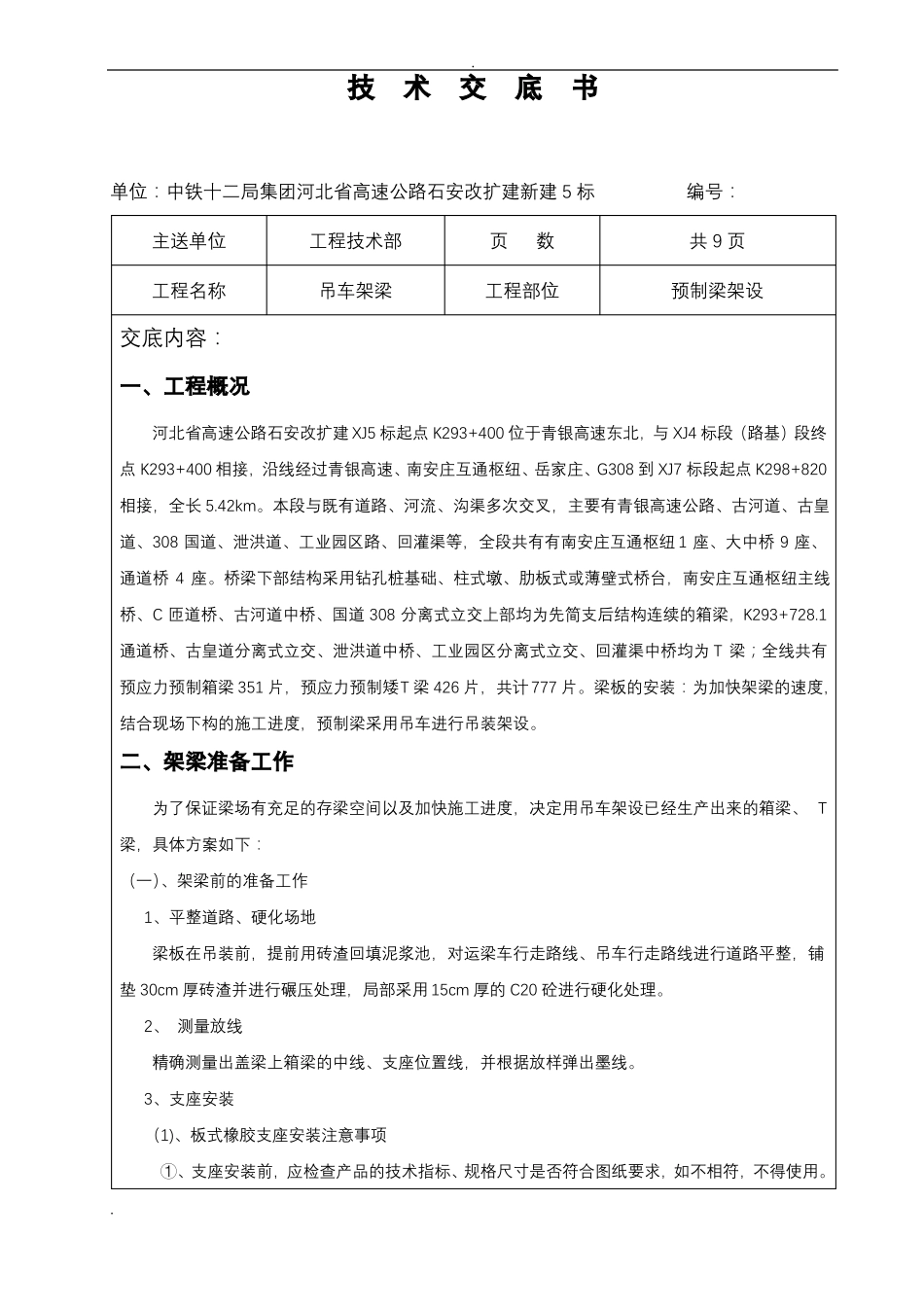

.技术交底书单位：中铁十二局集团河北省高速公路石安改扩建新建 5 标编号：主送单位工程名称工程技术部吊车架梁页数工程部位共 9 页预制梁架设交底内容：一、工程概况河北省高速公路石安改扩建 XJ5 标起点 K293+400 位于青银高速东北，与 XJ4 标段（路基）段终点 K293+400 相接，沿线经过青银高速、南安庄互通枢纽、岳家庄、G308 到 XJ7 标段起点 K298+820相接，全长 5.42km。本段与既有道路、河流、沟渠多次交叉，主要有青银高速公路、古河道、古皇道、308 国道、泄洪道、工业园区路、回灌渠等，全段共有有南安庄互通枢纽 1 座、大中桥 9 座、通道桥 4 座。桥梁下部结构采用钻孔桩基础、柱式墩、肋板式或薄壁式桥台，南安庄互通枢纽主线桥、C 匝道桥、古河道中桥、国道 308 分离式立交上部均为先简支后结构连续的箱梁，K293+728.1通道桥、古皇道分离式立交、泄洪道中桥、工业园区分离式立交、回灌渠中桥均为 T 梁；全线共有预应力预制箱梁 351 片，预应力预制矮T 梁 426 片，共计777 片。梁板的安装：为加快架梁的速度，结合现场下构的施工进度，预制梁采用吊车进行吊装架设。二、架梁准备工作为了保证梁场有充足的存梁空间以及加快施工进度，决定用吊车架设已经生产出来的箱梁、 T梁，具体方案如下：（一）、架梁前的准备工作1、平整道路、硬化场地梁板在吊装前，提前用砖渣回填泥浆池，对运梁车行走路线、吊车行走路线进行道路平整，铺垫 30cm 厚砖渣并进行碾压处理，局部采用 15cm 厚的 C20 砼进行硬化处理。2、 测量放线精确测量出盖梁上箱梁的中线、支座位置线，并根据放样弹出墨线。3、支座安装（1)、板式橡胶支座安装注意事项①、支座安装前，应检查产品的技术指标、规格尺寸是否符合图纸要求，如不相符，不得使用。..②、桥墩和桥台上放置支座部位的砼表面应平整清洁，以保证整个面积上的压力均匀。认真检查所有表面、底座及垫石标高，对处于纵坡及弯道上的桥梁，在支座施工时，应作相应调整和处理。③、支座在顺桥向和横桥向的方向、位置应准确，安装时应进行检查核对，避免反复。④、梁板吊装时，就位应准确且其底面应与支座密贴，否则应将梁、板吊起，重新调整就位安装；安装时不得采用撬棍移动梁、板的方式进行就位。（2）、盆式支座安装注意事项①、梁、板底面和垫石顶面的钢垫板应埋置稳固。垫板与支座间应平整密贴，支座四周不得有0.3mm 以上的缝隙，并应保持清洁。②、 活动支座的...
