吨袋包装机说明书正文

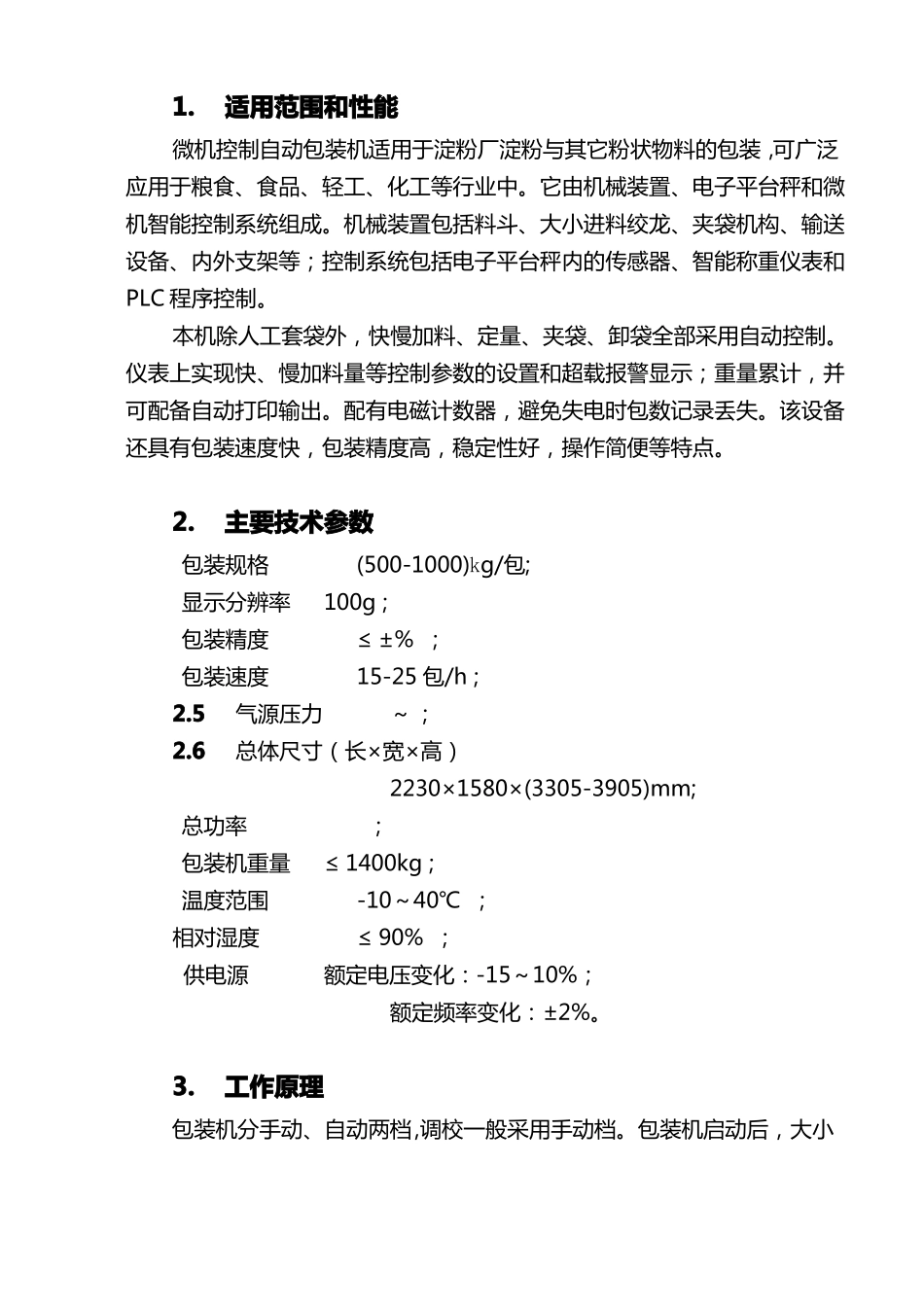

1.适用范围和性能微机控制自动包装机适用于淀粉厂淀粉与其它粉状物料的包装，可广泛应用于粮食、食品、轻工、化工等行业中。它由机械装置、电子平台秤和微机智能控制系统组成。机械装置包括料斗、大小进料绞龙、夹袋机构、输送设备、内外支架等；控制系统包括电子平台秤内的传感器、智能称重仪表和PLC 程序控制。本机除人工套袋外，快慢加料、定量、夹袋、卸袋全部采用自动控制。仪表上实现快、慢加料量等控制参数的设置和超载报警显示；重量累计，并可配备自动打印输出。配有电磁计数器，避免失电时包数记录丢失。该设备还具有包装速度快，包装精度高，稳定性好，操作简便等特点。2.主要技术参数包装规格显示分辨率包装精度包装速度(500-1000)kg/包;100g ;≤ ±% ；15-25 包/h ;～ ;2230×1580×(3305-3905)mm;2.5气源压力2.6总体尺寸（长×宽×高）总功率包装机重量温度范围相对湿度供电源；≤ 1400kg ;-10～40℃ ；≤ 90% ；额定电压变化：-15～10%；额定频率变化：±2%。3.工作原理包装机分手动、自动两档,调校一般采用手动档。包装机启动后，大小进料绞龙均打开进行快加料 ,袋中物料重量由电子平台秤内的传感器转换成模拟电压信号，经放大给智能称重仪表进行 A/D 转换，中央处理器进行高速采样，数字滤波等处理和计算。当物料重量达到一次定量值（低低限重量值）时，发出指令，关闭大进料绞龙仅小绞龙加料。当物料重量达到二次定量值（低限重量值）时，关闭小绞龙停止进料。如已收到称重完成信号，则延时自动卸袋，由成品输送机将装满料的包装袋输送出。如此循环，直至停机。4.主要结构和功能主要结构本设备主要由以下部分构成：a. 料斗;b. 大小进料绞龙;c. 夹袋装置;d. 内外支架;e. 成品输送机;f.电子平台秤;g. 控制柜（含智能称重仪表、电气控制）。功能4.2.1 料斗保持物料供给的连续性和稳定性,具有绞拌破拱功能。4.2.2 大小进料绞龙将待称物料通过大小绞龙输入包装袋，适用于粉状物料，具有进料速度快，处理能力高的优点。4.2.3 夹袋装置由气缸控制实现包装袋的夹紧和松开动作。4.2.4 内外支架外支架支承料斗和给料部分, 内支架固定夹袋装置, 内外支架可以调节高度,满足不同的包装袋。4.2.5 成品输送机成品采用带式输送机输送，具有结构简单、操作方便、易于清理等优点。4.2.6 电子平台秤电子平台秤中的传感器将包装袋中待称物料的重量信号变为电量信号送入智能称重仪表，由智能仪表比较计算处理后控制执行...
