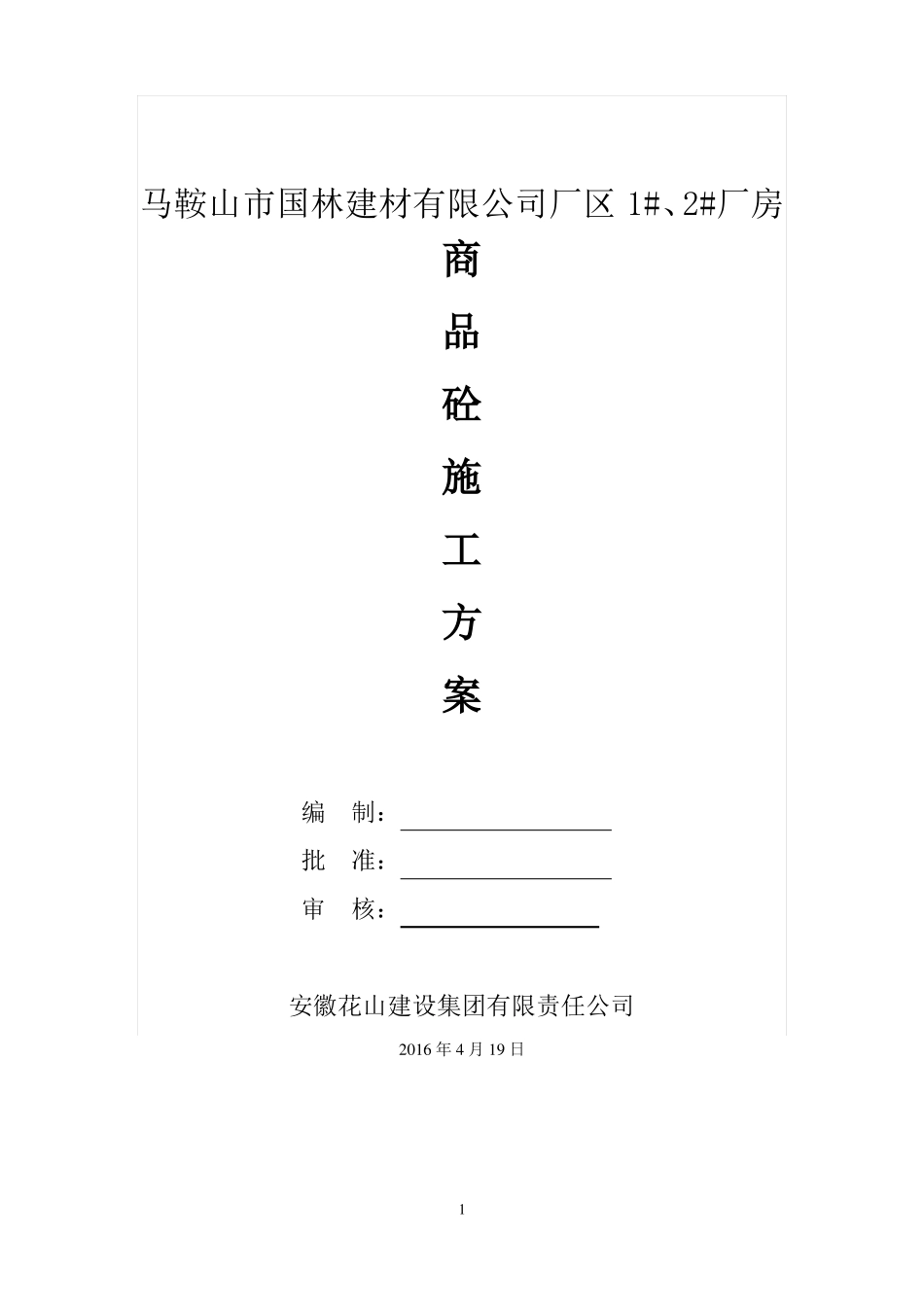

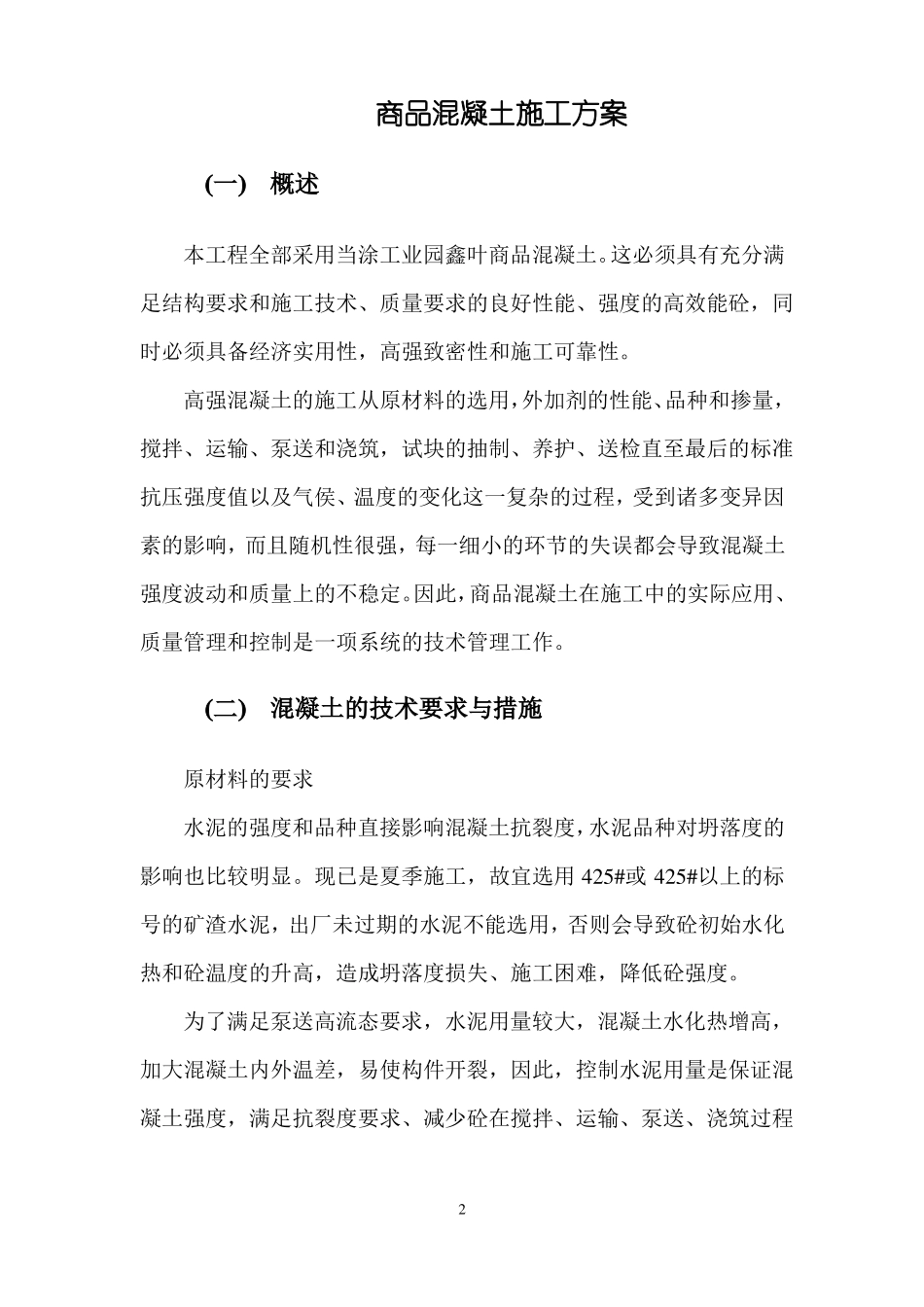

马鞍山市国林建材有限公司厂区 1#、2#厂房商品砼施工方案编制：批准：审核：安徽花山建设集团有限责任公司2016 年 4 月 19 日1商品混凝土施工方案(一)概述本工程全部采用当涂工业园鑫叶商品混凝土。这必须具有充分满足结构要求和施工技术、质量要求的良好性能、强度的高效能砼，同时必须具备经济实用性，高强致密性和施工可靠性。高强混凝土的施工从原材料的选用，外加剂的性能、品种和掺量，搅拌、运输、泵送和浇筑，试块的抽制、养护、送检直至最后的标准抗压强度值以及气侯、温度的变化这一复杂的过程，受到诸多变异因素的影响，而且随机性很强，每一细小的环节的失误都会导致混凝土强度波动和质量上的不稳定。因此，商品混凝土在施工中的实际应用、质量管理和控制是一项系统的技术管理工作。(二)混凝土的技术要求与措施原材料的要求水泥的强度和品种直接影响混凝土抗裂度，水泥品种对坍落度的影响也比较明显。现已是夏季施工，故宜选用 425#或 425#以上的标号的矿渣水泥，出厂未过期的水泥不能选用，否则会导致砼初始水化热和砼温度的升高，造成坍落度损失、施工困难，降低砼强度。为了满足泵送高流态要求，水泥用量较大，混凝土水化热增高，加大混凝土内外温差，易使构件开裂，因此，控制水泥用量是保证混凝土强度，满足抗裂度要求、减少砼在搅拌、运输、泵送、浇筑过程2中的坍落度损失的重要一环。粗骨料选用 5～30mm 的白云石矿，但地区大量的白云石矿有困难，只有选用质地坚硬的普通碎石。而粗骨料实测抗压强度直接影响混凝土的强度，使用普通碎石，混凝土质量管理带来了很大的难度，整个技术、质量控制过程必须严谨、一丝不苟。碎石采用连续级配，实测抗压强度不低于 90Mpa，压碎指标不大于 10％，含泥量≯0.5％。细骨料选用质地坚硬的中砂，细度模数 3.0～2.5，含泥量不大于1.0％。根据地区供应的砂子的实际情况，级配较差。因此，采购时必须先提供试样，经鉴定认可后方可使用。为了减小砼收缩，提高砼的抗渗能力，设计要求在基础底板砼中宜掺入适量的 RPA 防渗抗裂剂。(三)混凝土原材料投料方式混凝土搅拌、投料方式和顺序对混凝土坍落度、初凝时间 、早期强度等有间接的影响 。因此必须采用二次投料法，即先将水泥、外加剂、黄砂加入进行初搅拌，然后加入拌和水，再加石子，直至规定的搅拌时间。这种投料方式，克服了外加剂不均匀造成的局部混凝土初凝时间过长，坍落度不稳定，混凝土工作度不良等现象，使混凝土获得...
