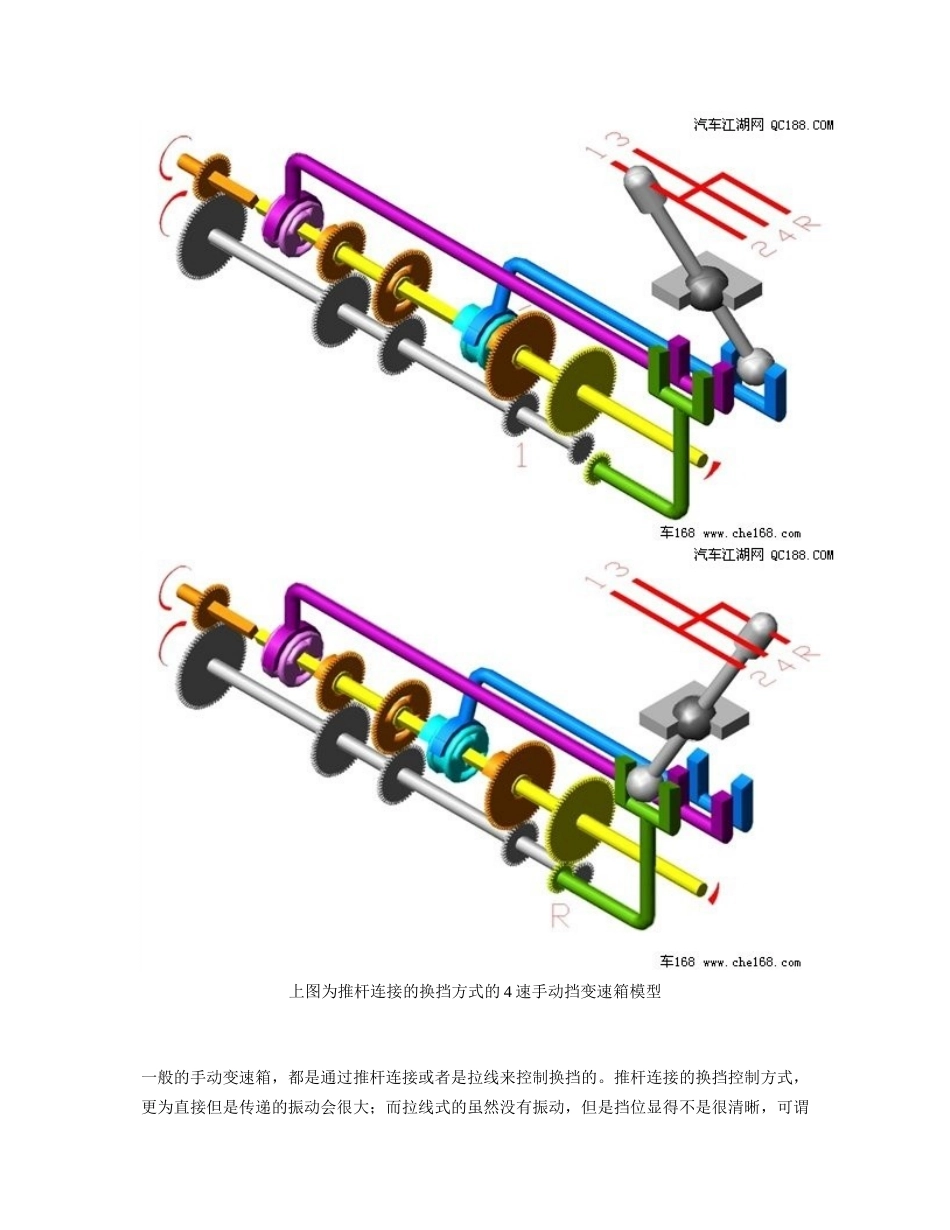

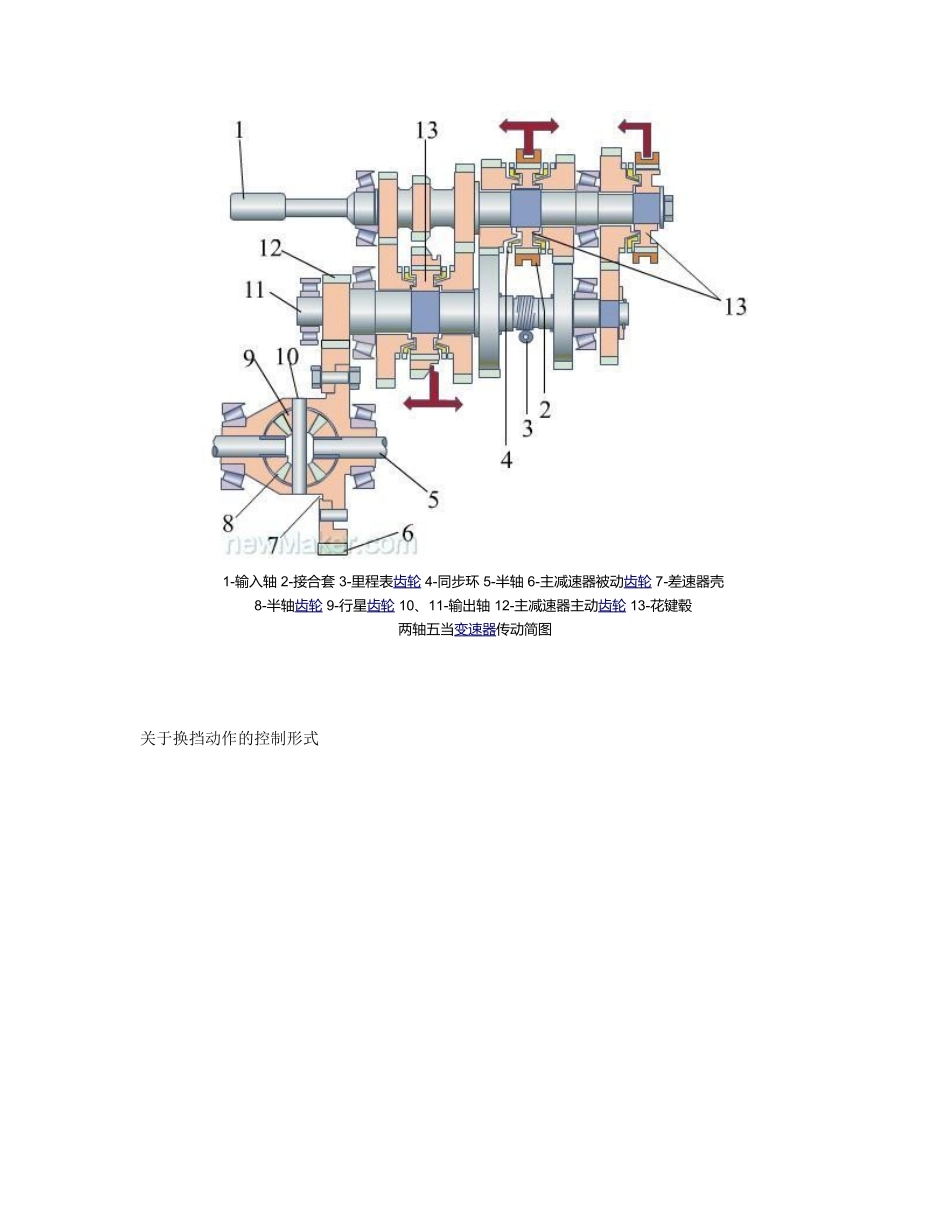

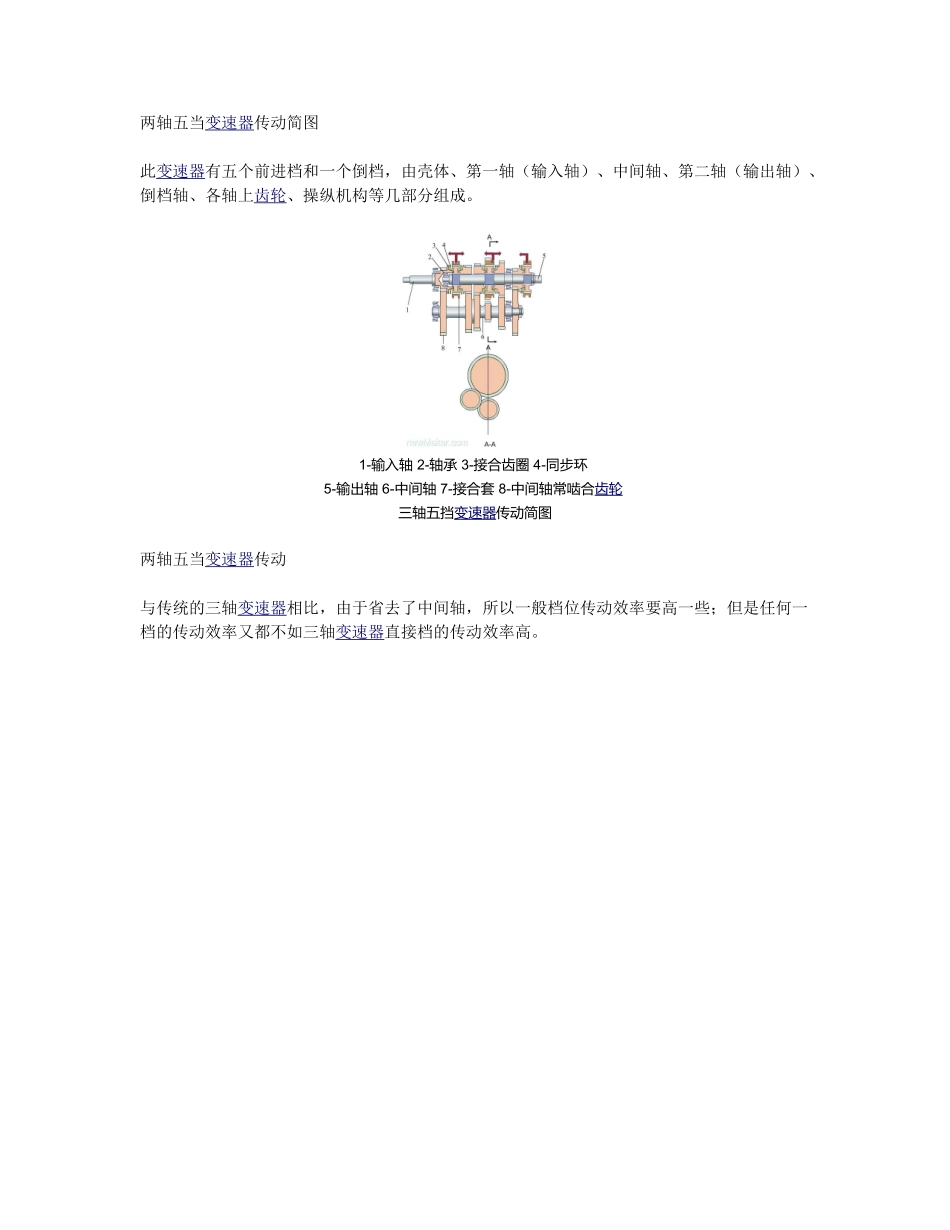

两轴五当变速器传动简图此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。1-输入轴2-轴承3-接合齿圈4-同步环5-输出轴6-中间轴7-接合套8-中间轴常啮合齿轮三轴五挡变速器传动简图两轴五当变速器传动与传统的三轴变速器相比，由于省去了中间轴，所以一般档位传动效率要高一些；但是任何一档的传动效率又都不如三轴变速器直接档的传动效率高。1-输入轴2-接合套3-里程表齿轮4-同步环5-半轴6-主减速器被动齿轮7-差速器壳8-半轴齿轮9-行星齿轮10、11-输出轴12-主减速器主动齿轮13-花键毂两轴五当变速器传动简图关于换挡动作的控制形式上图为推杆连接的换挡方式的4速手动挡变速箱模型一般的手动变速箱，都是通过推杆连接或者是拉线来控制换挡的。推杆连接的换挡控制方式，更为直接但是传递的振动会很大；而拉线式的虽然没有振动，但是挡位显得不是很清晰，可谓是各有优劣。除了这两种纯机械式的换挡控制，此外，还有使用电控装置换挡的手动变速箱，它可以很好的结合推杆和拉线换挡之间的优点。这种变速箱在换挡的时候，挡拨动变速杆到相应的挡位，在变速器里就会有电机驱动相应的拨叉控制套筒与齿轮咬合，因此不存在挡位不清晰的问题，而且换挡的行程也可以控制在很理想的范围。同步器有常压式，惯性式和自行增力式等种类。这里仅介绍目前广泛采用的惯性式同步器。惯性式同步器是依靠摩擦作用实现同步的，在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触，从而避免了齿间冲击。惯性同步器按结构又分为锁环式和锁销式两种。其工作原理可以北京BJ212型汽车三档变速器中的二、三档同步器为例说明。花键毂7与第二轴用花键连接，并用垫片和卡环作轴向定位。在花键毂两端与齿轮1和4之间，各有一个青铜制成的锁环（也称同步环）9和5。锁环上有短花键齿圈，花键齿的断面轮廓尺寸与齿轮1，4及花键毂7上的外花键齿均相同。在两个锁环上，花键齿对着接合套8的一端都有倒角（称锁止角），且与接合套齿端的倒角相同。锁环具有与齿轮1和4上的摩擦面锥度相同的内锥面，内锥面上制出细牙的螺旋槽，以便两锥面接触后破坏油膜，增加锥面间的摩擦。三个滑块2分别嵌合在花键毂的三个轴向槽11内，并可沿槽轴向滑动。在两个弹簧圈6的作用下，滑块压向接合套，使滑块中部的凸起部分正好嵌在接合套中部的凹槽10中，起到空档定位作用。滑块2的两端伸入锁环9和5的三个缺口12中。只有当滑块位于缺口12的中央时，接合套与锁环的齿方可能接合。1-变速器壳体2-变速连动杆3-变速杆前置发动机后轮驱动汽车变速器的外操纵机构一般前置发动机后轮驱动汽车的变速器距离驾驶员座位较近，换档杆等外操纵机构多集中安装在变速器箱盖上，结构简单、操纵容易并且准确。1-变速杆2-纵向拉线3-横向拉线变速器远距离外操纵机构在发动机后置或前轮驱动的汽车上，通常汽车变速器距离驾驶员座位较远，变速杆和变速器之间通常需要用连杆机构联接，进行远距离操纵。变速器自锁装置挂档后应保证结合套于与结合齿圈的全部套合（或滑动齿轮换档时，全齿长都进入啮合）。在振动等条件影响下，操纵机构应保证变速器不自行挂档或自行脱档。为此在操纵机构中设有自锁装置。如图所示，换档拨叉轴上方有三凹坑，上面有被弹簧压紧的钢珠。当拨叉轴位置处于空档或某一档位置时，钢珠压在凹坑内。起到了自锁的作用。变速器互锁锁装置当中间换档拨叉轴移动挂档时，另外两个拨叉轴被钢球琐住。防止同时挂上两个档而使变速器卡死或损坏，起到了互锁作用。变速器倒档锁装置当换档杆下端(红色的长方块部分)向倒档拨叉轴移动时，必须压缩弹簧才能进入倒档拨叉轴上的拨块槽中。防止了在汽车前进时误挂倒档，而导致零件损坏，起到了倒档锁的作用。当倒档拨叉轴移动挂档时，另外两个拨叉轴被钢球琐住
