图解轻钢龙骨吊顶施工工艺

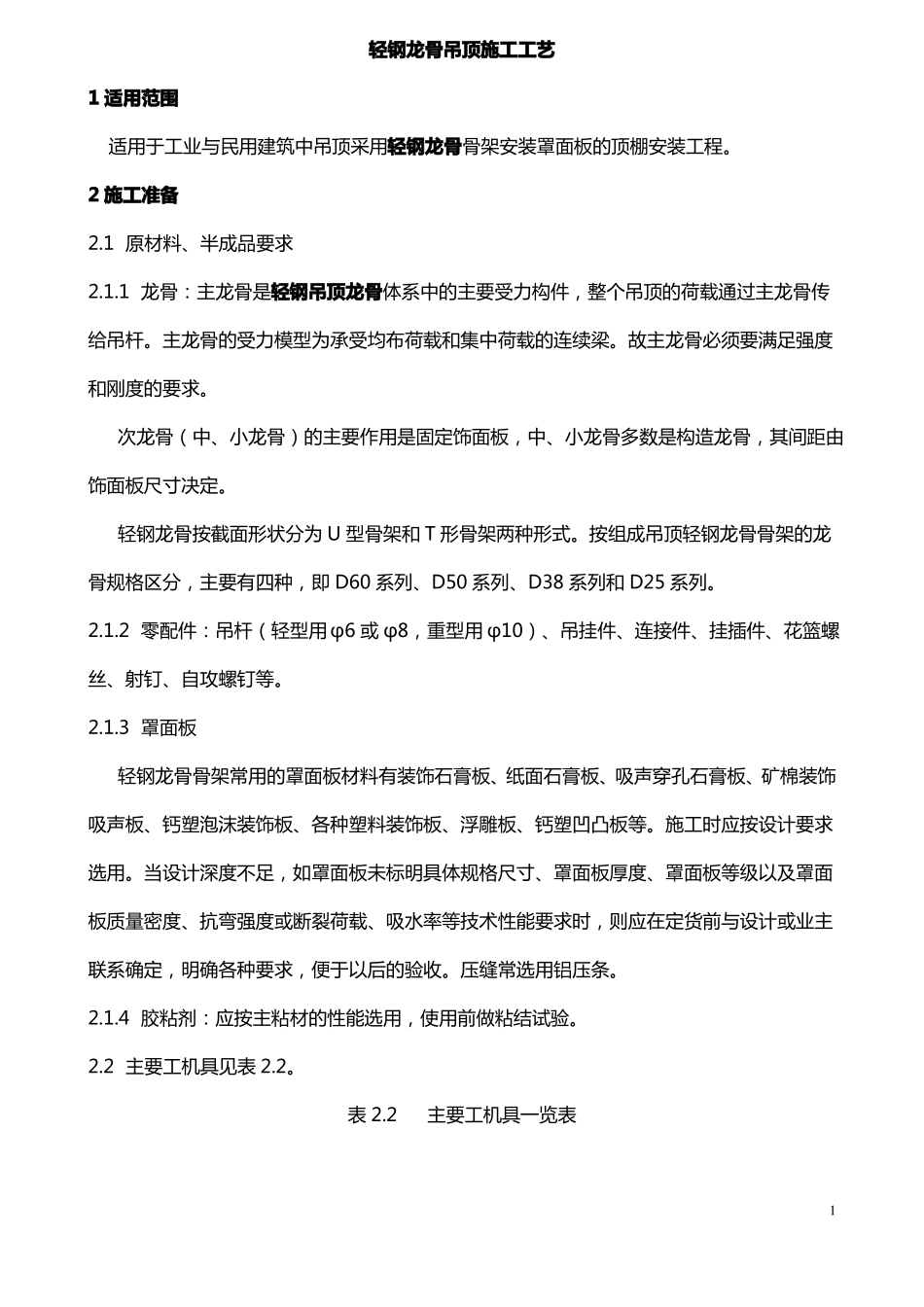

轻钢龙骨吊顶施工工艺1 适用范围适用于工业与民用建筑中吊顶采用轻钢龙骨骨架安装罩面板的顶棚安装工程。2 施工准备2.1 原材料、半成品要求2.1.1 龙骨：主龙骨是轻钢吊顶龙骨体系中的主要受力构件，整个吊顶的荷载通过主龙骨传给吊杆。主龙骨的受力模型为承受均布荷载和集中荷载的连续梁。故主龙骨必须要满足强度和刚度的要求。次龙骨（中、小龙骨）的主要作用是固定饰面板，中、小龙骨多数是构造龙骨，其间距由饰面板尺寸决定。轻钢龙骨按截面形状分为 U 型骨架和 T 形骨架两种形式。按组成吊顶轻钢龙骨骨架的龙骨规格区分，主要有四种，即 D60 系列、D50 系列、D38 系列和 D25 系列。2.1.2 零配件：吊杆（轻型用 φ6 或 φ8，重型用 φ10）、吊挂件、连接件、挂插件、花篮螺丝、射钉、自攻螺钉等。2.1.3 罩面板轻钢龙骨骨架常用的罩面板材料有装饰石膏板、纸面石膏板、吸声穿孔石膏板、矿棉装饰吸声板、钙塑泡沫装饰板、各种塑料装饰板、浮雕板、钙塑凹凸板等。施工时应按设计要求选用。当设计深度不足，如罩面板未标明具体规格尺寸、罩面板厚度、罩面板等级以及罩面板质量密度、抗弯强度或断裂荷载、吸水率等技术性能要求时，则应在定货前与设计或业主联系确定，明确各种要求，便于以后的验收。压缝常选用铝压条。2.1.4 胶粘剂：应按主粘材的性能选用，使用前做粘结试验。2.2 主要工机具见表 2.2。表 2.2主要工机具一览表1序号1234567891011工机具名称水准仪水平尺铝合金靠尺钢卷尺电动针束除锈机手提电动砂轮机型材切割机手提式电动圆锯电钻电锤自攻螺钉钻SIMJ-125J3GS-300 型9 英寸φ4～φ13ZIC-221200r/min规格DS31m2m3m，15m序号12131415161718192021工机具名称射钉枪液压升降台无齿锯手刨子钳子手锤螺丝刀活扳手方尺刷子规格SDT-A301ZTY62.3 作业条件2.3.1 结构施工时，应在现浇混凝土楼板或预制混凝土楼板缝中，按设计要求间距预埋 φ6～φ10 钢筋吊杆，一般间距为 900mm～1200mm。2.3.2 当吊顶房间的墙、柱为砖砌体时，应在砌筑时按顶棚标高预埋防腐木砖，木砖沿墙间距 900mm～1200mm，木砖在柱中每边应埋设两块以上。2.3.3 顶棚内的各种管线及设备已安装完毕并通过验收。确定好灯位、通风口及各种明露孔口位置。2.3.4 墙面、地面的湿作业已做完，屋面防水施工完。2.3.5 各种吊顶材料，尤其是各种零配件经过进场验收，各种材料人武部配套齐全。2.3.6 操作平台架子或液压升降台已通过安全验收。22.3...
