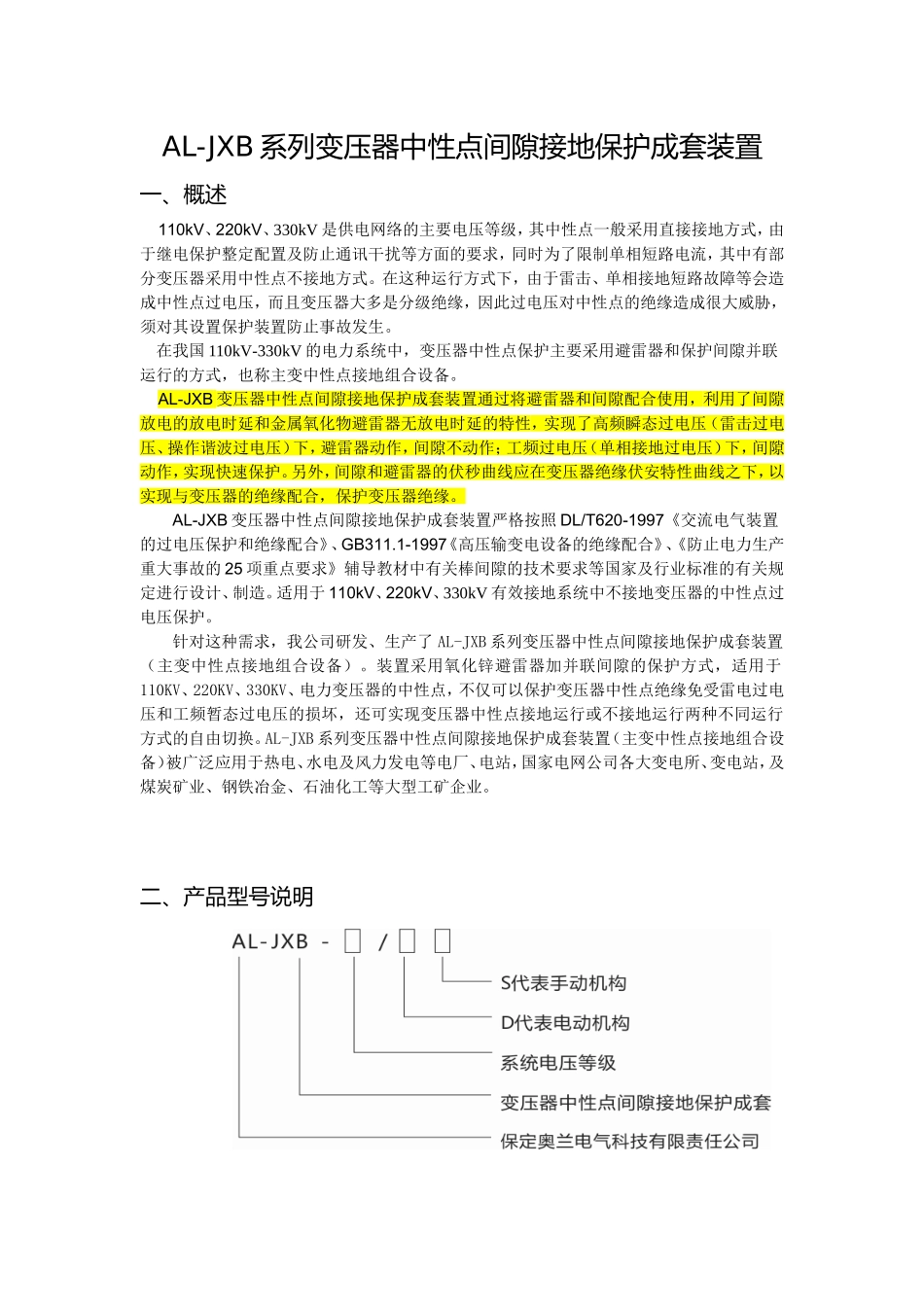

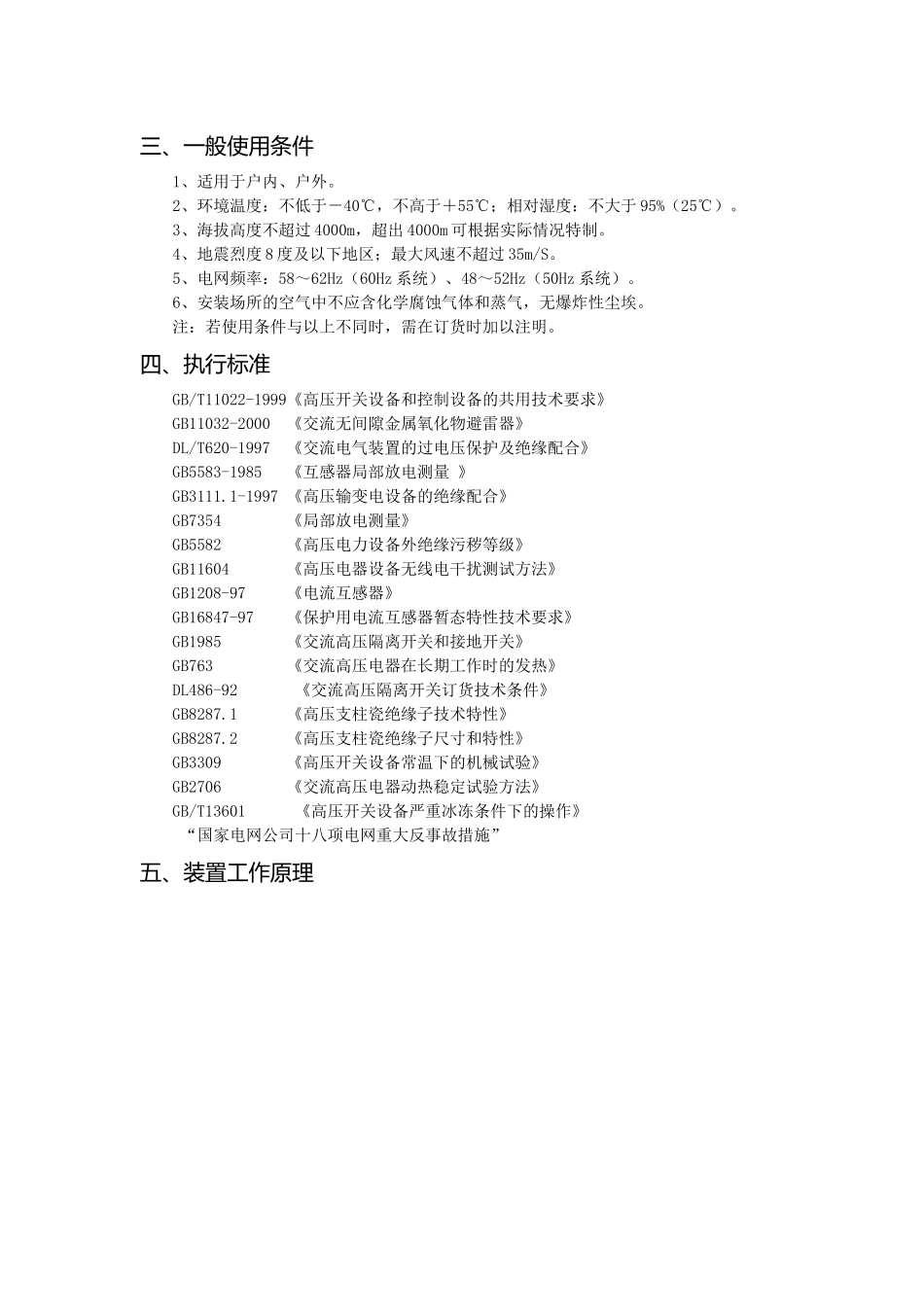

AL-JXB系列变压器中性点间隙接地保护成套装置一、概述110kV、220kV、330kV是供电网络的主要电压等级,其中性点一般采用直接接地方式,由于继电保护整定配置及防止通讯干扰等方面的要求,同时为了限制单相短路电流,其中有部分变压器采用中性点不接地方式。在这种运行方式下,由于雷击、单相接地短路故障等会造成中性点过电压,而且变压器大多是分级绝缘,因此过电压对中性点的绝缘造成很大威胁,须对其设置保护装置防止事故发生。在我国110kV-330kV的电力系统中,变压器中性点保护主要采用避雷器和保护间隙并联运行的方式,也称主变中性点接地组合设备。AL-JXB变压器中性点间隙接地保护成套装置通过将避雷器和间隙配合使用,利用了间隙放电的放电时延和金属氧化物避雷器无放电时延的特性,实现了高频瞬态过电压(雷击过电压、操作谐波过电压)下,避雷器动作,间隙不动作;工频过电压(单相接地过电压)下,间隙动作,实现快速保护。另外,间隙和避雷器的伏秒曲线应在变压器绝缘伏安特性曲线之下,以实现与变压器的绝缘配合,保护变压器绝缘。AL-JXB变压器中性点间隙接地保护成套装置严格按照DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》、《防止电力生产重大事故的25项重点要求》辅导教材中有关棒间隙的技术要求等国家及行业标准的有关规定进行设计、制造。适用于110kV、220kV、330kV有效接地系统中不接地变压器的中性点过电压保护。针对这种需求,我公司研发、生产了AL-JXB系列变压器中性点间隙接地保护成套装置(主变中性点接地组合设备)。装置采用氧化锌避雷器加并联间隙的保护方式,适用于110KV、220KV、330KV、电力变压器的中性点,不仅可以保护变压器中性点绝缘免受雷电过电压和工频暂态过电压的损坏,还可实现变压器中性点接地运行或不接地运行两种不同运行方式的自由切换。AL-JXB系列变压器中性点间隙接地保护成套装置(主变中性点接地组合设备)被广泛应用于热电、水电及风力发电等电厂、电站,国家电网公司各大变电所、变电站,及煤炭矿业、钢铁冶金、石油化工等大型工矿企业。二、产品型号说明三、一般使用条件1、适用于户内、户外。2、环境温度:不低于-40℃,不高于+55℃;相对湿度:不大于95%(25℃)。3、海拔高度不超过4000m,超出4000m可根据实际情况特制。4、地震烈度8度及以下地区;最大风速不超过35m/S。5、电网频率:58~62Hz(60Hz系统)、48~52Hz(50Hz系统)。6、安装场所的空气中不应含化学腐蚀气体和蒸气,无爆炸性尘埃。注:若使用条件与以上不同时,需在订货时加以注明。四、执行标准GB/T11022-1999《高压开关设备和控制设备的共用技术要求》GB11032-2000《交流无间隙金属氧化物避雷器》DL/T620-1997《交流电气装置的过电压保护及绝缘配合》GB5583-1985《互感器局部放电测量》GB3111.1-1997《高压输变电设备的绝缘配合》GB7354《局部放电测量》GB5582《高压电力设备外绝缘污秽等级》GB11604《高压电器设备无线电干扰测试方法》GB1208-97《电流互感器》GB16847-97《保护用电流互感器暂态特性技术要求》GB1985《交流高压隔离开关和接地开关》GB763《交流高压电器在长期工作时的发热》DL486-92《交流高压隔离开关订货技术条件》GB8287.1《高压支柱瓷绝缘子技术特性》GB8287.2《高压支柱瓷绝缘子尺寸和特性》GB3309《高压开关设备常温下的机械试验》GB2706《交流高压电器动热稳定试验方法》GB/T13601《高压开关设备严重冰冻条件下的操作》“国家电网公司十八项电网重大反事故措施”五、装置工作原理装置工作原理示意图如下:六、常规技术参数AL-JXB型变压器中性点间隙接地保护装置的常规技术数据如下表:七、产品特点1、符合标准,专业制造AL-JXB型变压器中性点间隙接地保护装置严格按照GB1985-2004《高压交流隔离开关和接地开关》GB/T11022-1999《高压开关设备和控制设备的共用技术要求》、GB11032-2000《交流无间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护及绝缘配合》、GB5583-1985《互感器局部放电测量》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB3111.1...
