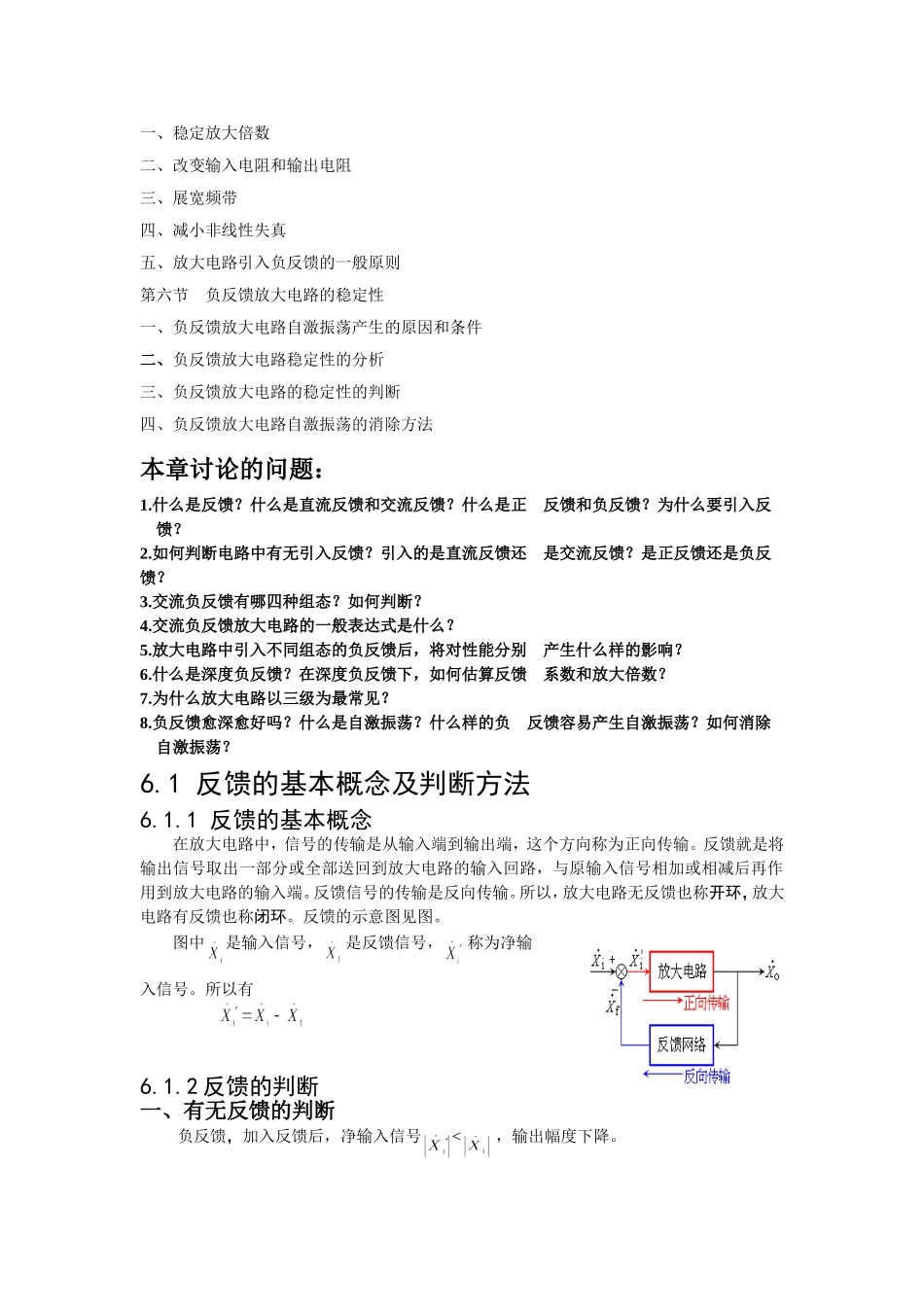

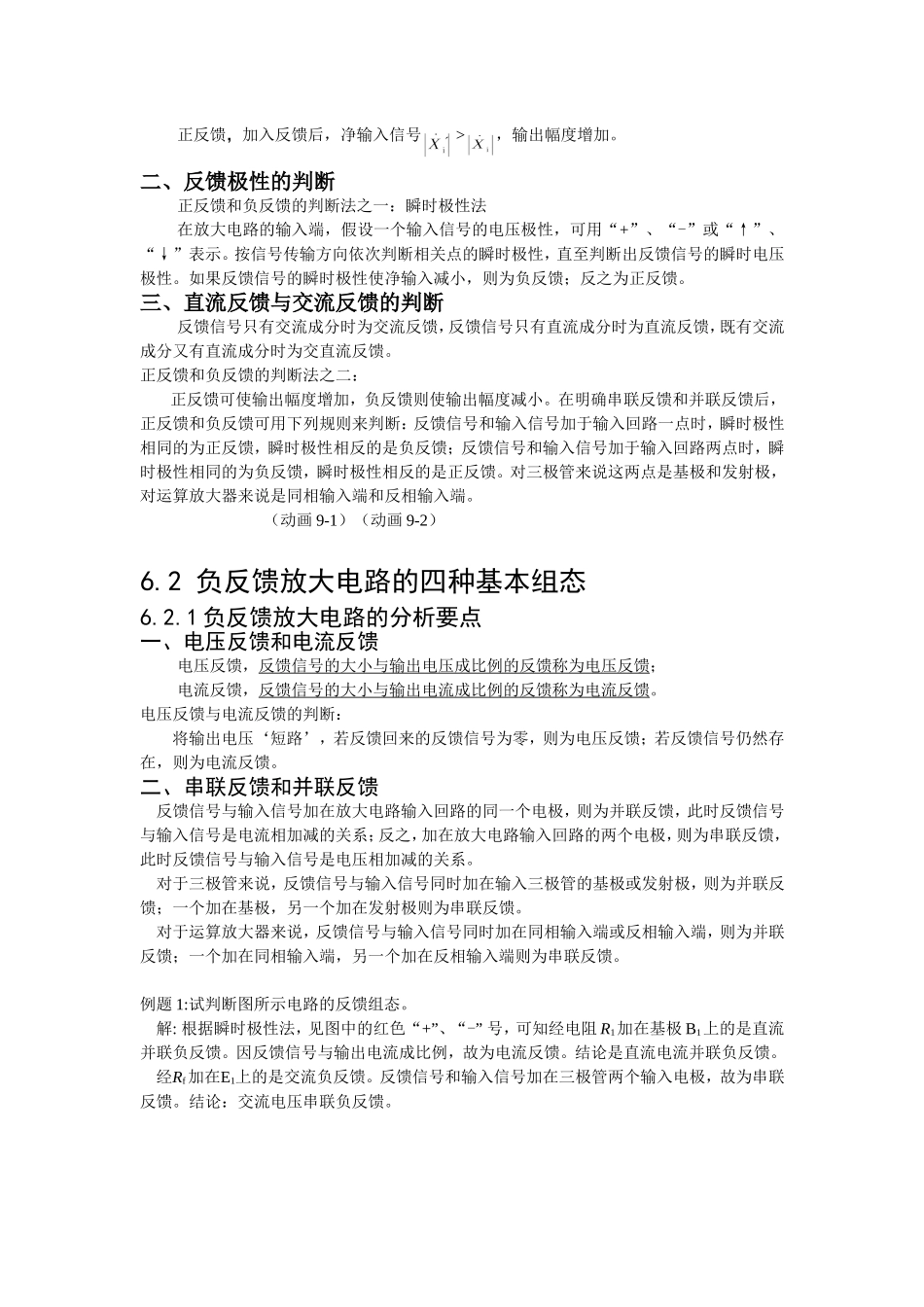

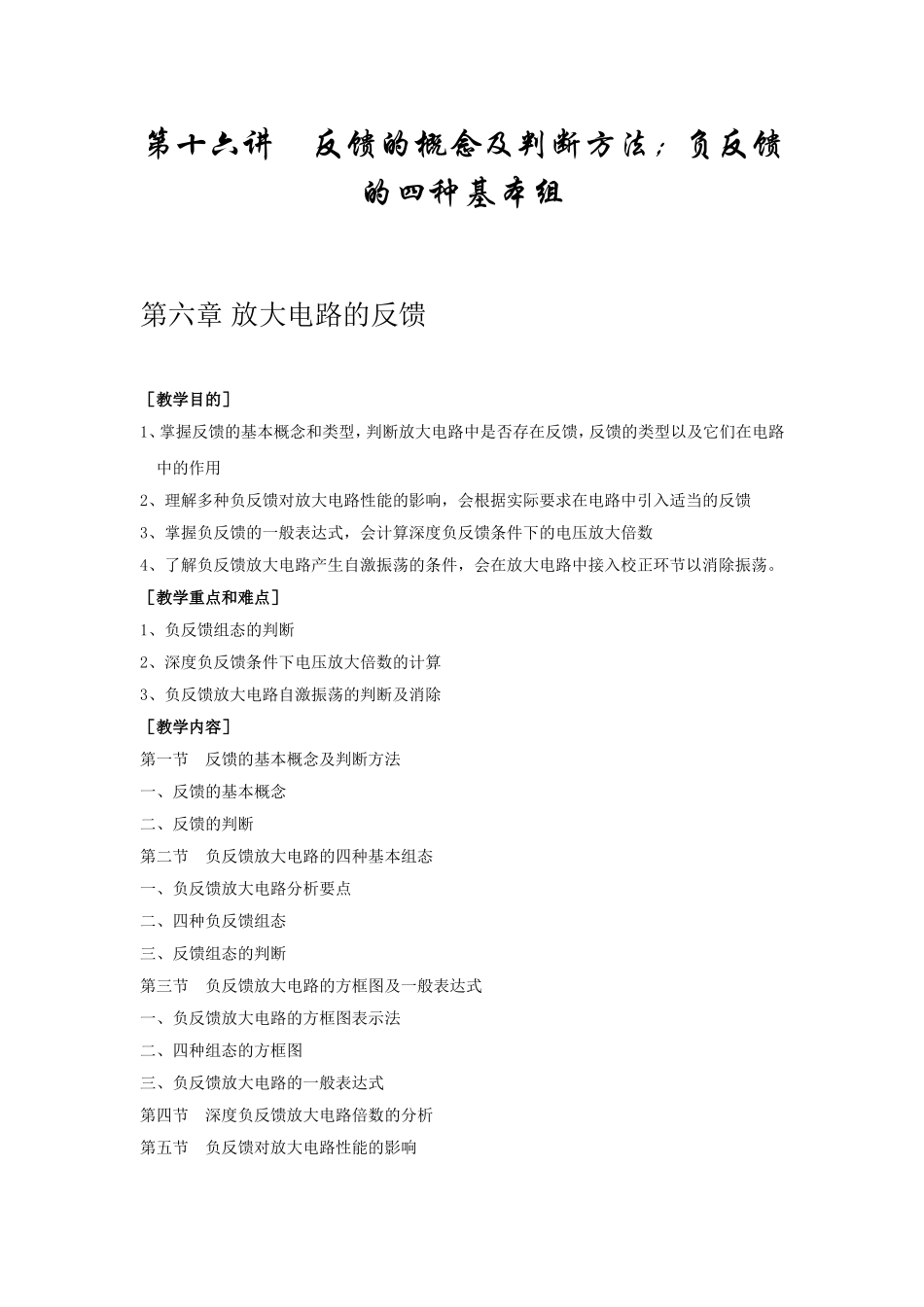

第十六讲反馈的概念及判断方法；负反馈的四种基本组第六章放大电路的反馈［教学目的］1、掌握反馈的基本概念和类型，判断放大电路中是否存在反馈，反馈的类型以及它们在电路中的作用2、理解多种负反馈对放大电路性能的影响，会根据实际要求在电路中引入适当的反馈3、掌握负反馈的一般表达式，会计算深度负反馈条件下的电压放大倍数4、了解负反馈放大电路产生自激振荡的条件，会在放大电路中接入校正环节以消除振荡。［教学重点和难点］1、负反馈组态的判断2、深度负反馈条件下电压放大倍数的计算3、负反馈放大电路自激振荡的判断及消除［教学内容］第一节反馈的基本概念及判断方法一、反馈的基本概念二、反馈的判断第二节负反馈放大电路的四种基本组态一、负反馈放大电路分析要点二、四种负反馈组态三、反馈组态的判断第三节负反馈放大电路的方框图及一般表达式一、负反馈放大电路的方框图表示法二、四种组态的方框图三、负反馈放大电路的一般表达式第四节深度负反馈放大电路倍数的分析第五节负反馈对放大电路性能的影响一、稳定放大倍数二、改变输入电阻和输出电阻三、展宽频带四、减小非线性失真五、放大电路引入负反馈的一般原则第六节负反馈放大电路的稳定性一、负反馈放大电路自激振荡产生的原因和条件二、负反馈放大电路稳定性的分析三、负反馈放大电路的稳定性的判断四、负反馈放大电路自激振荡的消除方法本章讨论的问题：1.什么是反馈？什么是直流反馈和交流反馈？什么是正反馈和负反馈？为什么要引入反馈？2.如何判断电路中有无引入反馈？引入的是直流反馈还是交流反馈？是正反馈还是负反馈？3.交流负反馈有哪四种组态？如何判断？4.交流负反馈放大电路的一般表达式是什么？5.放大电路中引入不同组态的负反馈后，将对性能分别产生什么样的影响？6.什么是深度负反馈？在深度负反馈下，如何估算反馈系数和放大倍数？7.为什么放大电路以三级为最常见？8.负反馈愈深愈好吗？什么是自激振荡？什么样的负反馈容易产生自激振荡？如何消除自激振荡？6.1反馈的基本概念及判断方法6.1.1反馈的基本概念在放大电路中，信号的传输是从输入端到输出端，这个方向称为正向传输。反馈就是将输出信号取出一部分或全部送回到放大电路的输入回路，与原输入信号相加或相减后再作用到放大电路的输入端。反馈信号的传输是反向传输。所以，放大电路无反馈也称开环，放大电路有反馈也称闭环。反馈的示意图见图。图中是输入信号，是反馈信号，称为净输入信号。所以有6.1.2反馈的判断一、有无反馈的判断负反馈，加入反馈后，净输入信号<，输出幅度下降。正反馈，加入反馈后，净输入信号>，输出幅度增加。二、反馈极性的判断正反馈和负反馈的判断法之一：瞬时极性法在放大电路的输入端，假设一个输入信号的电压极性，可用“+”、“-”或“↑”、“↓”表示。按信号传输方向依次判断相关点的瞬时极性，直至判断出反馈信号的瞬时电压极性。如果反馈信号的瞬时极性使净输入减小，则为负反馈；反之为正反馈。三、直流反馈与交流反馈的判断反馈信号只有交流成分时为交流反馈，反馈信号只有直流成分时为直流反馈，既有交流成分又有直流成分时为交直流反馈。正反馈和负反馈的判断法之二：正反馈可使输出幅度增加，负反馈则使输出幅度减小。在明确串联反馈和并联反馈后，正反馈和负反馈可用下列规则来判断：反馈信号和输入信号加于输入回路一点时，瞬时极性相同的为正反馈，瞬时极性相反的是负反馈；反馈信号和输入信号加于输入回路两点时，瞬时极性相同的为负反馈，瞬时极性相反的是正反馈。对三极管来说这两点是基极和发射极，对运算放大器来说是同相输入端和反相输入端。（动画9-1）（动画9-2）6.2负反馈放大电路的四种基本组态6.2.1负反馈放大电路的分析要点一、电压反馈和电流反馈电压反馈，反馈信号的大小与输出电压成比例的反馈称为电压反馈；电流反馈，反馈信号的大小与输出电流成比例的反馈称为电流反馈。电压反馈与电流反馈的判断：将输出电压‘短路’，若反馈回来的反馈信号为零，则为电压反馈；若反馈信号仍然存在，则为电流反馈。二、串联反馈和并联反馈反馈信号与输入信号加在放大电路输入回路的...
