S71200指令培训课件VIP专享VIP免费

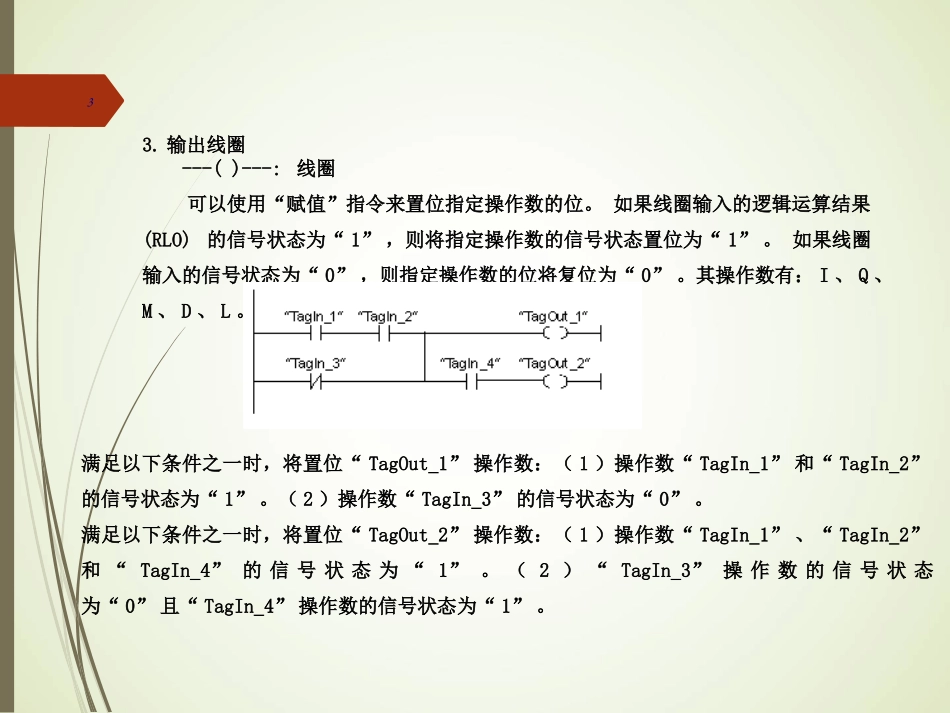

S71200指令22.NOT取反触点--|NOT|--：取反使用“取反”指令，可对逻辑运算结果(RLO)的信号状态进行取反。如果该指令输入的信号状态为“1”，则指令输出的信号状态为“0”。如果该指令输入的信号状态为“0”，则输出的信号状态为“1”。以下举例说明了该指令的工作原理：当满足以下任一条件时，可对操作数“TagOut”进行复位。•操作数“TagIn_1”的信号状态为“1”。•操作数“TagIn_2”和“TagIn_3”的信号状态为“1”。33.输出线圈---()---:线圈可以使用“赋值”指令来置位指定操作数的位。如果线圈输入的逻辑运算结果(RLO)的信号状态为“1”，则将指定操作数的信号状态置位为“1”。如果线圈输入的信号状态为“0”，则指定操作数的位将复位为“0”。其操作数有：I、Q、M、D、L。满足以下条件之一时，将置位“TagOut_1”操作数：（1）操作数“TagIn_1”和“TagIn_2”的信号状态为“1”。（2）操作数“TagIn_3”的信号状态为“0”。满足以下条件之一时，将置位“TagOut_2”操作数：（1）操作数“TagIn_1”、“TagIn_2”和“TagIn_4”的信号状态为“1”。（2）“TagIn_3”操作数的信号状态为“0”且“TagIn_4”操作数的信号状态为“1”。4--(/)--:取反线圈使用“赋值取反”指令，可将逻辑运算的结果(RLO)进行取反，然后将其赋值给指定操作数。线圈输入的RLO为“1”时，复位操作数。线圈输入的RLO为“0”时，操作数的信号状态置位为“1”。其操作数有：I、Q、M、D、L。例如：当满足以下任一条件时，可对操作数“TagOut_1”进行复位。•操作数“TagIn_1”和“TagIn_2”的信号状态为“1”。•操作数“TagIn_3”的信号状态为“0”。53.1.2其它位逻辑指令1.复位指令---(R)---：复位指令可以使用“复位输出”指令将指定操作数的信号状态复位为“0”。操作数有：I、Q、M、D、L示例当满足以下任一条件时，可对操作数“TagOut”进行复位。•操作数“TagIn_1”和“TagIn_2”的信号状态为“1”。•操作数“TagIn_3”的信号状态为“0”。62.置位指令---(S)---:置位输出使用“置位输出”指令，可将指定操作数的信号状态置位为“1”。仅当线圈输入的逻辑运算结果(RLO)为“1”时，才执行该指令。如果信号流通过线圈（RLO=“1”），则指定的操作数置位为“1”。如果线圈输入的RLO为“0”（没有信号流过线圈），则指定操作数的信号状态将保持不变。示例满足以下条件之一时，将置位“TagOut”操作数：•操作数“TagIn_1”和“TagIn_2”的信号状态为“1”。•操作数“TagIn_3”的信号状态为“0”。7例如：83.多点置位复位指令可以使用“多点置位/复位”指令对从某个特定地址开始的多个位进行置位/复位。操作数2为常数，操作数1可以是I、Q、M、DB或BOOL类型的ARRAY[..]中的元素。可使用值<操作数2>指定要置位的位数。要置位/复位的首位地址由<操作数1>指定。如果值<操作数2>大于所选字节的位数，则将对下一字节的位进行置位/复位。一旦置位，在复位这些位（例如，通过另一条指令）之前，它们会保持置位。94.置位优先锁存器和复位优先锁存器SR是复位优先锁存器，RS时置位优先锁存器，其输入输出关系见表。104.置位优先锁存器和复位优先锁存器SR是复位优先锁存器，RS时置位优先锁存器，其输入输出关系见表。5.扫描操作数信号边沿指令中间有P的触点是上升沿检测触点，中间有N的触点是下降沿检测触点。中间有P的触点是上升沿检测触点，如果输入信号10.6由0状态变为1状态（即输入信号10.6的上升沿），则该触点接通一个扫描周期。边沿检测触点不能放在电路结束处。P触点下面的M4.3为边沿存储位，存储上一次扫描循环时I0.6的状态。通过比较输入信号的当前状态和上一次循环的状态，来检测信号的边沿。边沿存储位的地址只能在程序中使用一次，它的状态不能在其他地方被改写。即：每一次使用的下面的操作数地址要不同。只能使用M，全局DB和静态局部变量（Static）来作边沿存储位，不能使用临时局部数据或I/O变量来作边沿存储位。中间有N的触点是下降沿检测触点。136.在信号边沿置位操作数指令14中间有P的线圈是上升沿检测线圈，仅在流进该线圈的能流的上升沿（线圈由断电变为通电），输出位M6.1为1状态。M6.2为边...
