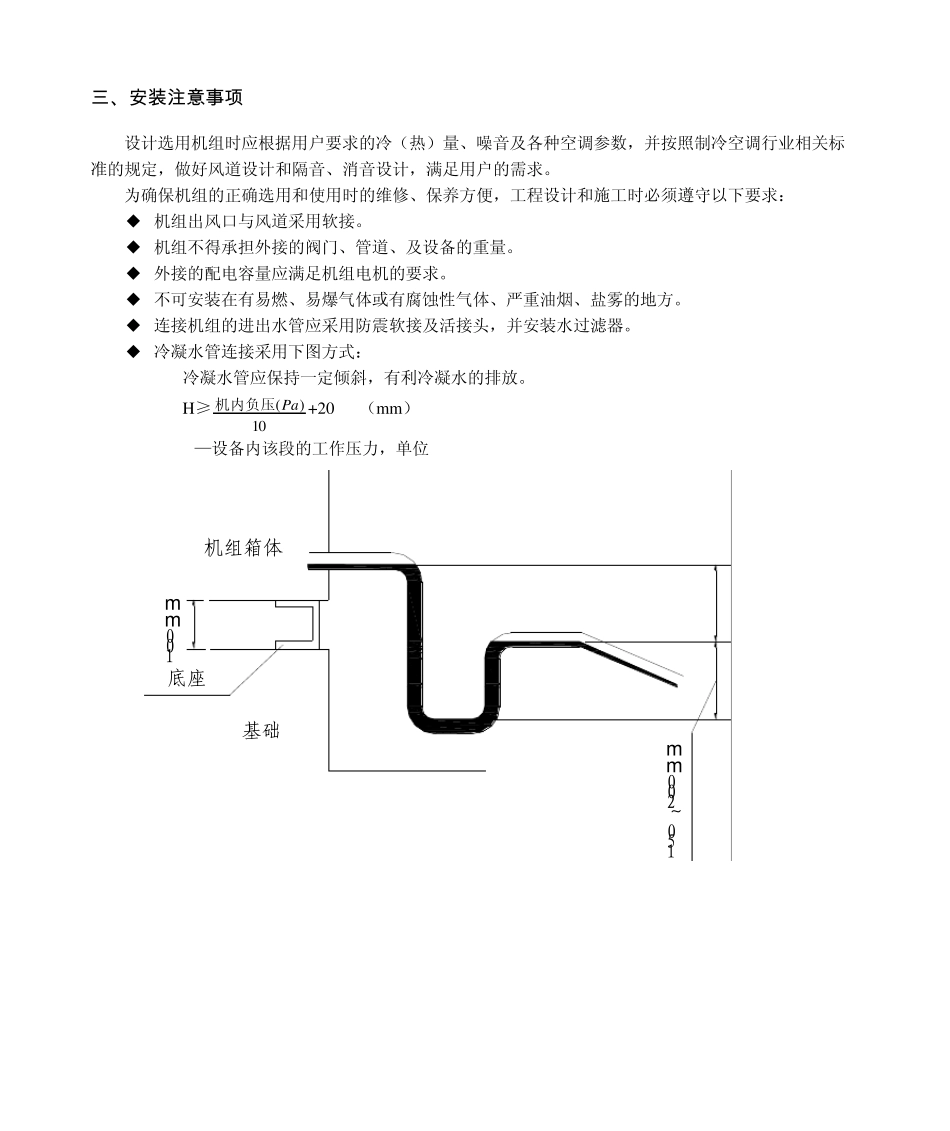

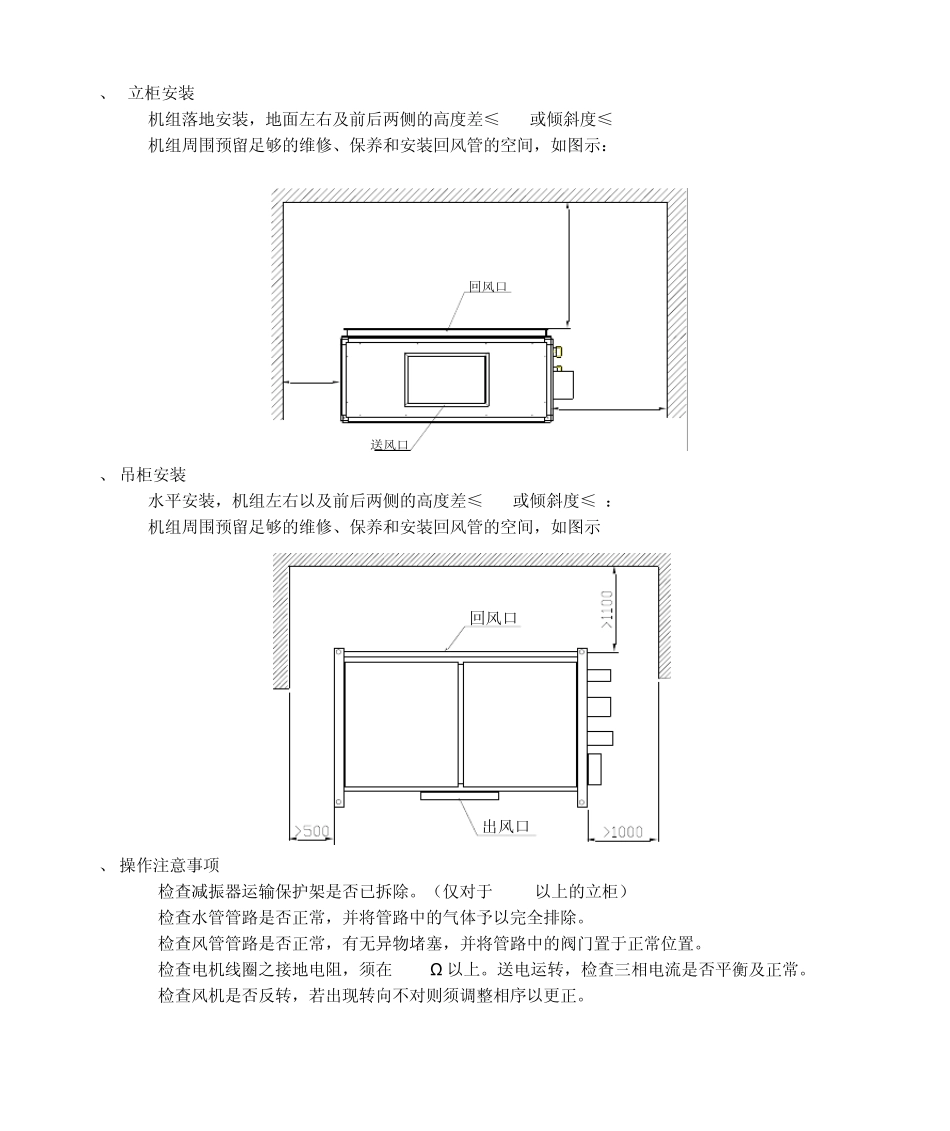

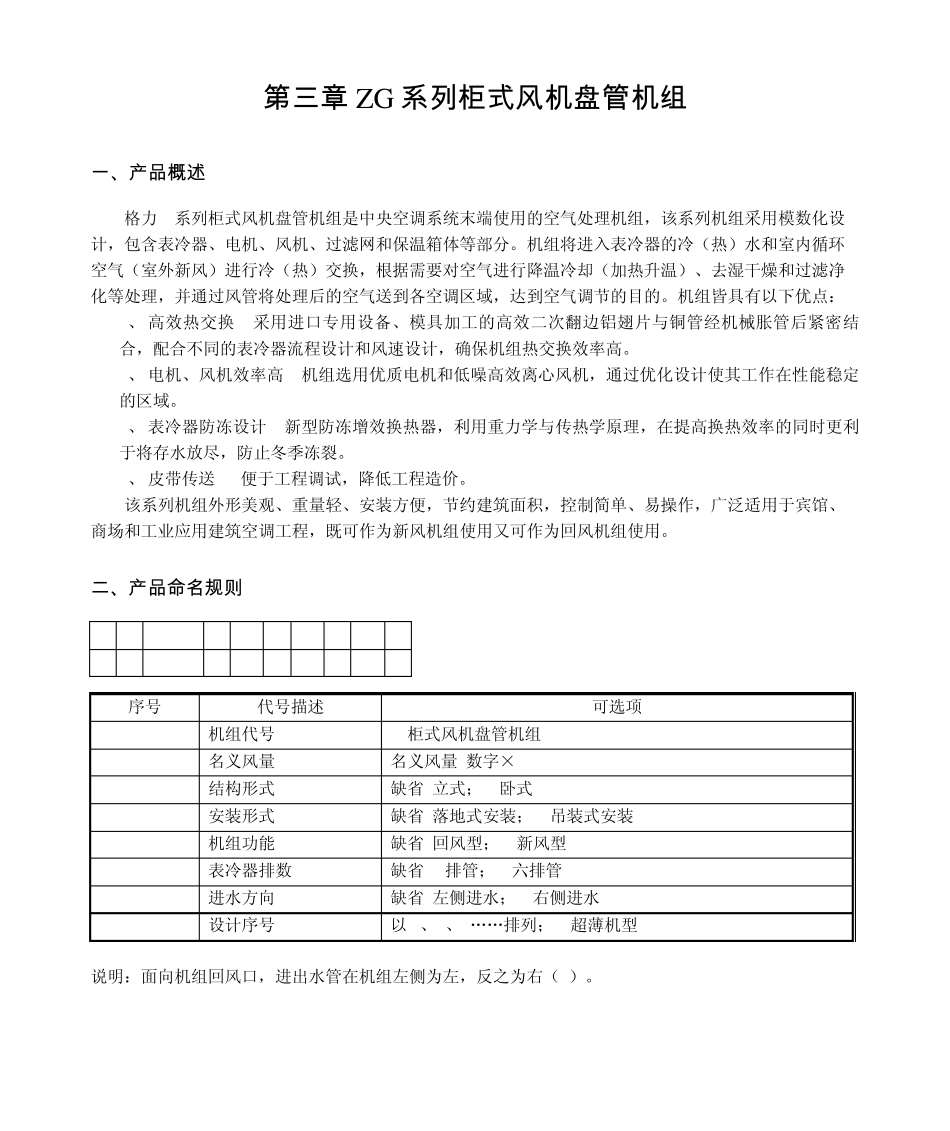

第 三 章 ZG 系 列 柜 式 风 机 盘 管 机 组 一 、产品概述 格力 G系列柜式风机盘管机组是中央空调系统末端使用的空气处理机组，该系列机组采用模数化设计，包含表冷器、电机、风机、过滤网和保温箱体等部分。机组将进入表冷器的冷（热）水和室内循环空气（室外新风）进行冷（热）交换，根据需要对空气进行降温冷却（加热升温）、去湿干燥和过滤净化等处理，并通过风管将处理后的空气送到各空调区域，达到空气调节的目的。机组皆具有以下优点： 1、 高效热交换 采用进口专用设备、模具加工的高效二次翻边铝翅片与铜管经机械胀管后紧密结合，配合不同的表冷器流程设计和风速设计，确保机组热交换效率高。 2、 电机、风机效率高 机组选用优质电机和低噪高效离心风机，通过优化设计使其工作在性能稳定的区域。 3、 表冷器防冻设计 新型防冻增效换热器，利用重力学与传热学原理，在提高换热效率的同时更利于将存水放尽，防止冬季冻裂。 4、 皮带传送 便于工程调试，降低工程造价。 该系列机组外形美观、重量轻、安装方便，节约建筑面积，控制简单、易操作，广泛适用于宾馆、商场和工业应用建筑空调工程，既可作为新风机组使用又可作为回风机组使用。 二、产品命名规则 G - 1.5 W D X I Y / B 1 2 3 4 5 6 7 8 序号 代号描述 可选项 1 机组代号 G-柜式风机盘管机组 2 名义风量 名义风量=数字×1000m3/h 3 结构形式 缺省-立式；W-卧式 4 安装形式 缺省-落地式安装；D-吊装式安装 5 机组功能 缺省-回风型；X-新风型 6 表冷器排数 缺省-4排管；I-六排管 7 进水方向 缺省-左侧进水；Y-右侧进水 8 设计序号 以 A、C、D……排列；B-超薄机型 说明：面向机组回风口，进出水管在机组左侧为左，反之为右（Y）。 三 、安装注意事项 设计选用机组时应根据用户要求的冷（热）量、噪音及各种空调参数，并按照制冷空调行业相关标准的规定，做好风道设计和隔音、消音设计，满足用户的需求。 为确保机组的正确选用和使用时的维修、保养方便，工程设计和施工时必须遵守以下要求： ◆ 机组出风口与风道采用软接。 ◆ 机组不得承担外接的阀门、管道、及设备的重量。 ◆ 外接的配电容量应满足机组电机的要求。 ◆ 不可安装在有易燃、易爆气体或有腐蚀性气体、严重油烟、盐雾的地方。 ◆ 连接机组的进出水管应采用防震软接及活接头，并安装水过滤器。 ◆ 冷凝水管连接采用下...
