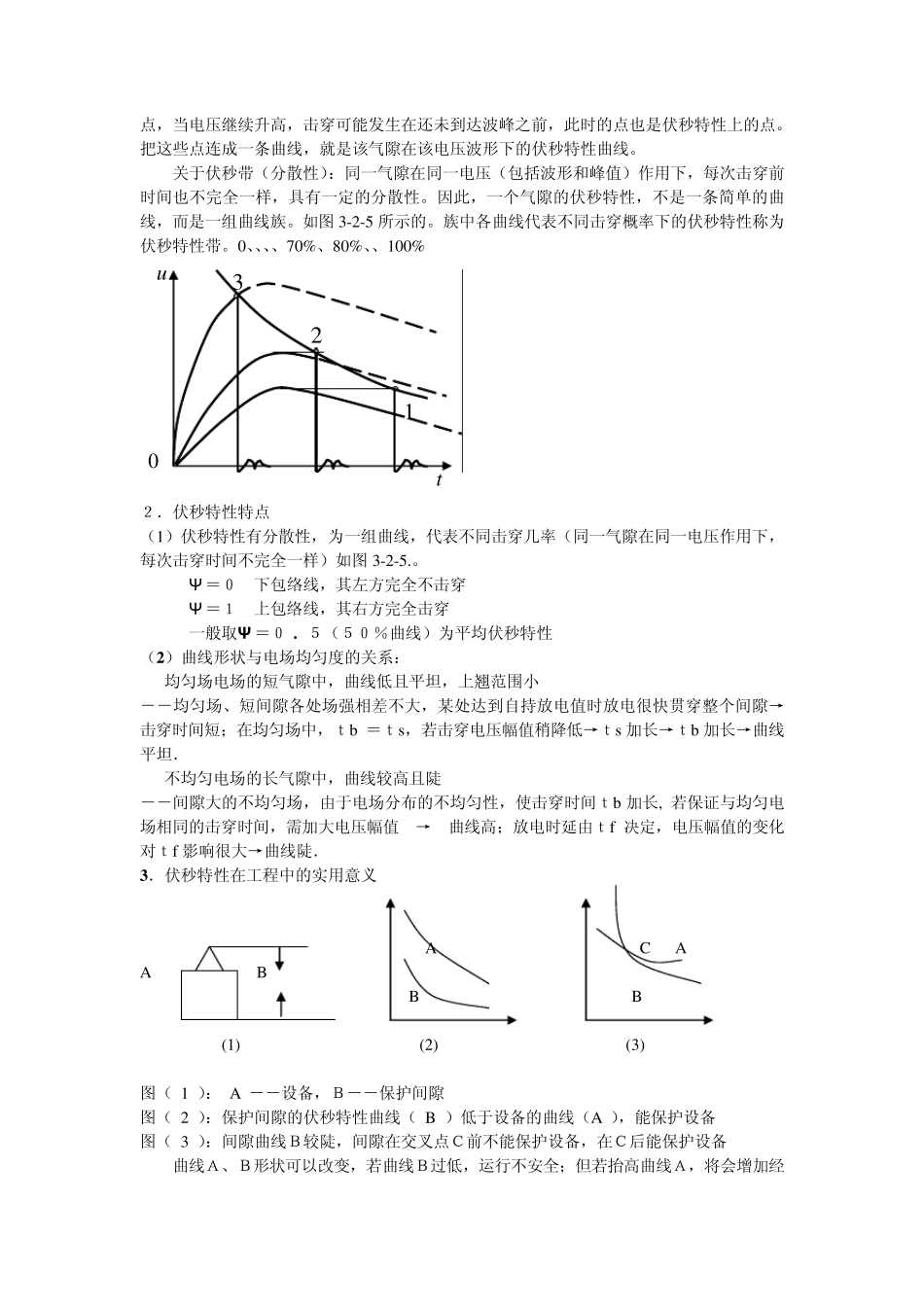

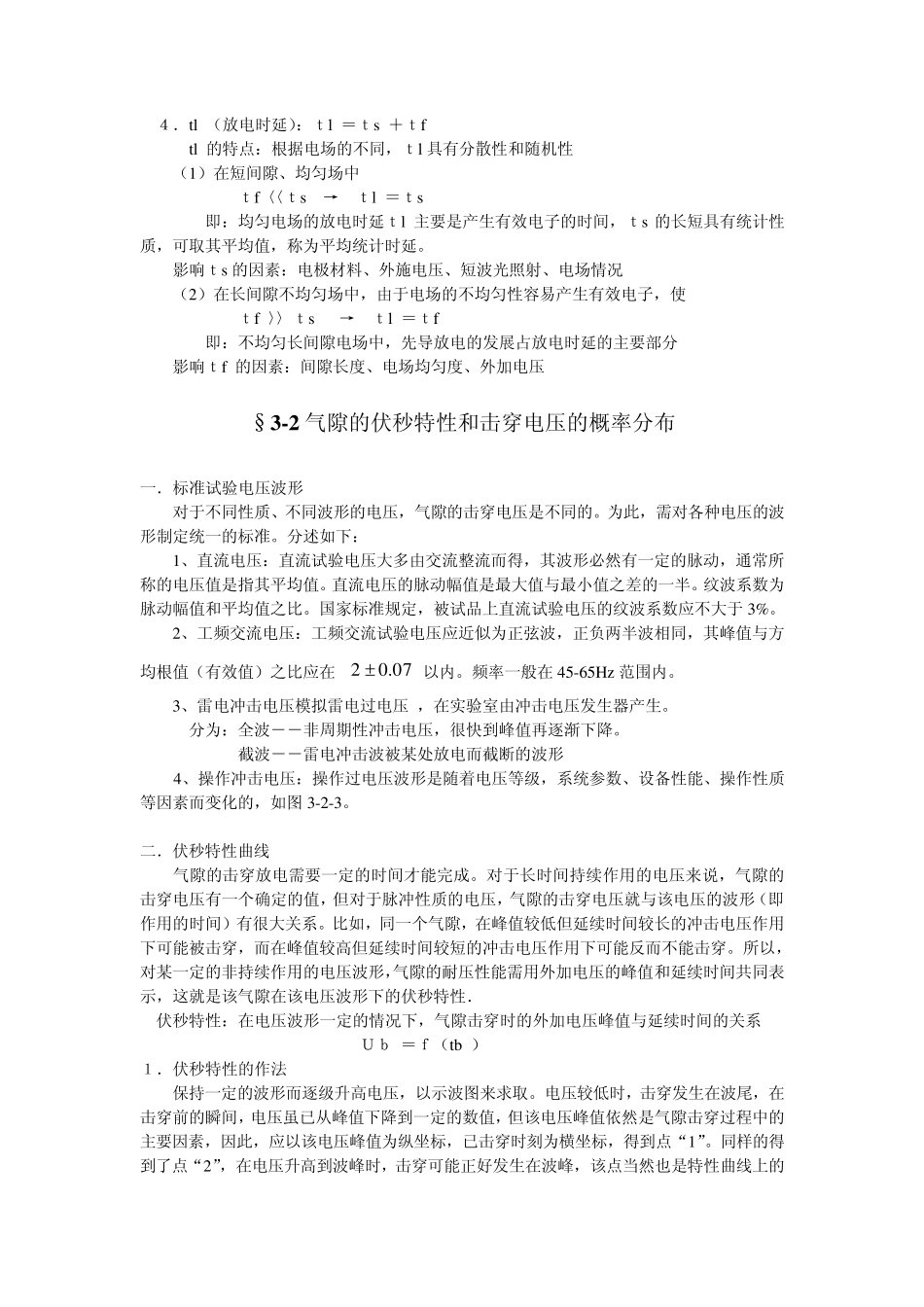

第三章 气隙的电气强度 本章节的教学内容要求： 冲击电压下的气息击穿：标准波形，放电时间，伏秒特性及其实际意义，50%冲击击穿电压，放电的分散性。 大气条件的影响及换算方法，提高气体间隙击穿的措施 沿面放电：均匀与不均匀电场中沿面放电的基本过程和影响因素分析，提高沿面放电电压的方法。 §3－1 气隙的击穿时间 静态击穿电压：长时间作用在气隙上能使得气隙击穿的最低电压。如果所加电压的瞬时值是变化的，或者所加电压的延续时间很短，则该气隙的击穿电压就不同于静态击穿电压（一般高于）静态击穿电压。所以，应该说，对于某一气隙，当不同波形的电压作用时，将有相应不同的击穿时间和击穿电压。 一．静态击穿电压Ｕ0 使气隙击穿的最小电压 二．击穿时间tb 从加压的瞬时起到气隙完全击穿为止的总时间 由三部分组成 １．ｔ0 （升压时间）： 电压从零升到静态击穿电压Ｕ0 所需的时间 ２．ｔs（统计时延）： 从电压达到Ｕ0 的瞬时起到气隙中形成第一个有效电子为止的时间。 ３．ｔf（放电形成（发展）时延） 从产生第一个有效电子的瞬时到气隙完全被击穿为止的时间 这里所讲的有效电子是指该电子能发展一系列的电离过程，最后导致间隙完全击穿的那个电子。气隙中出现的自由电子并不一定能成为有效的电子（有效电子－－能发展一系列的游离过程，最后导致间隙完全击穿的那个电子）。这是因为下列原因： 有效电子：形成负离子 扩散到间隙外 游离中途衰亡 tttf tl tb U u t U ４．tl （放电时延）：ｔl ＝ｔs ＋ｔf tl 的特点：根据电场的不同，ｔl 具有分散性和随机性 （1）在短间隙、均匀场中 ｔf〈〈ｔs → ｔl ＝ｔs 即：均匀电场的放电时延ｔl 主要是产生有效电子的时间，ｔs 的长短具有统计性质，可取其平均值，称为平均统计时延。 影响ｔs 的因素：电极材料、外施电压、短波光照射、电场情况 （2）在长间隙不均匀场中，由于电场的不均匀性容易产生有效电子，使 ｔf 〉〉ｔs → ｔl ＝ｔf 即：不均匀长间隙电场中，先导放电的发展占放电时延的主要部分 影响ｔf 的因素：间隙长度、电场均匀度、外加电压 §3 -2 气隙的伏秒特性和击穿电压的概率分布 一．标准试验电压波形 对于不同性质、不同波形的电压，气隙的击穿电压是不同的。为此，需对各种电压的波形制定统一的标准。分述如下： 1、直流电压：直流试验电压大多由交流整流而得，其波形必然有一定的脉动，通常所称...
