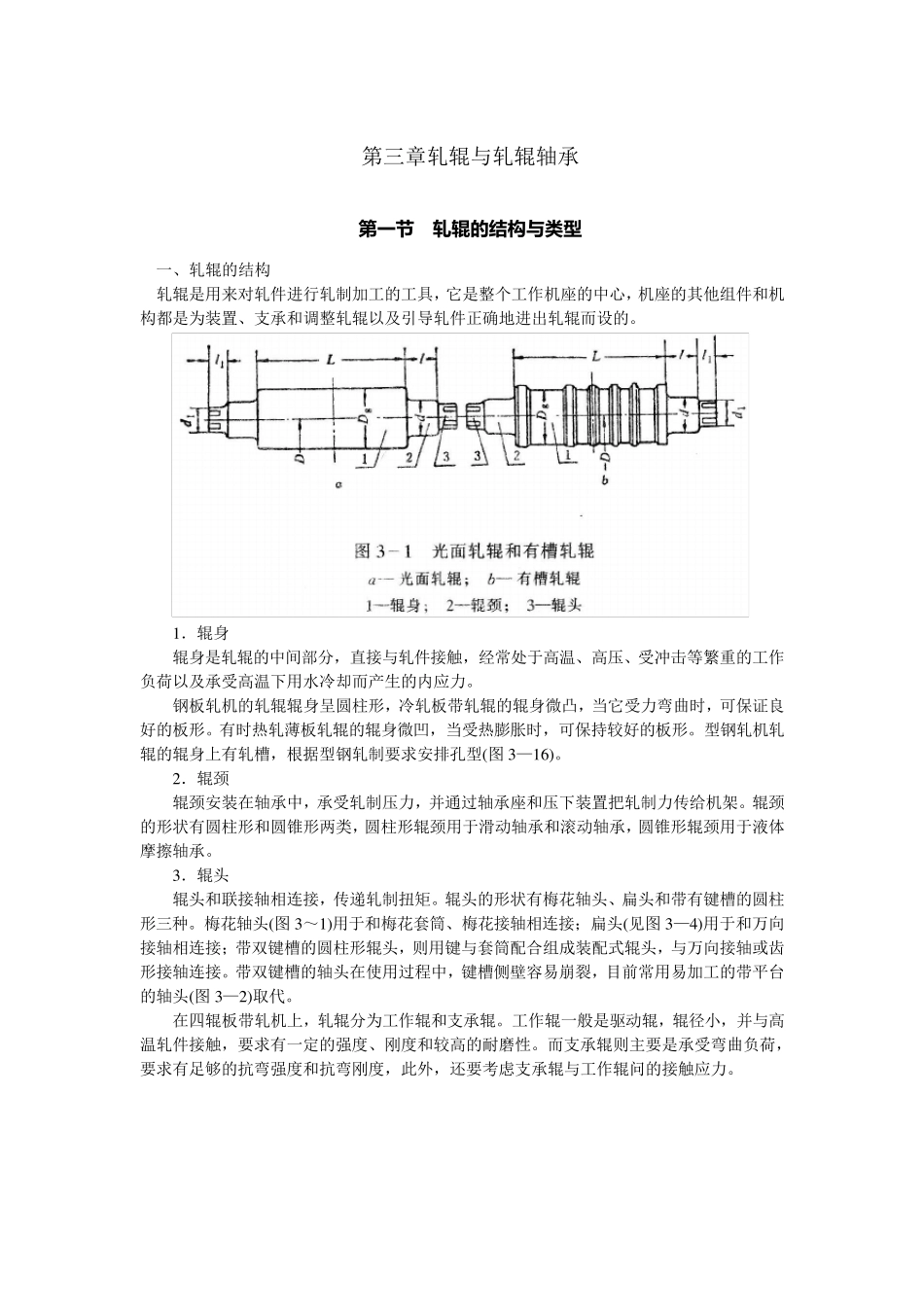

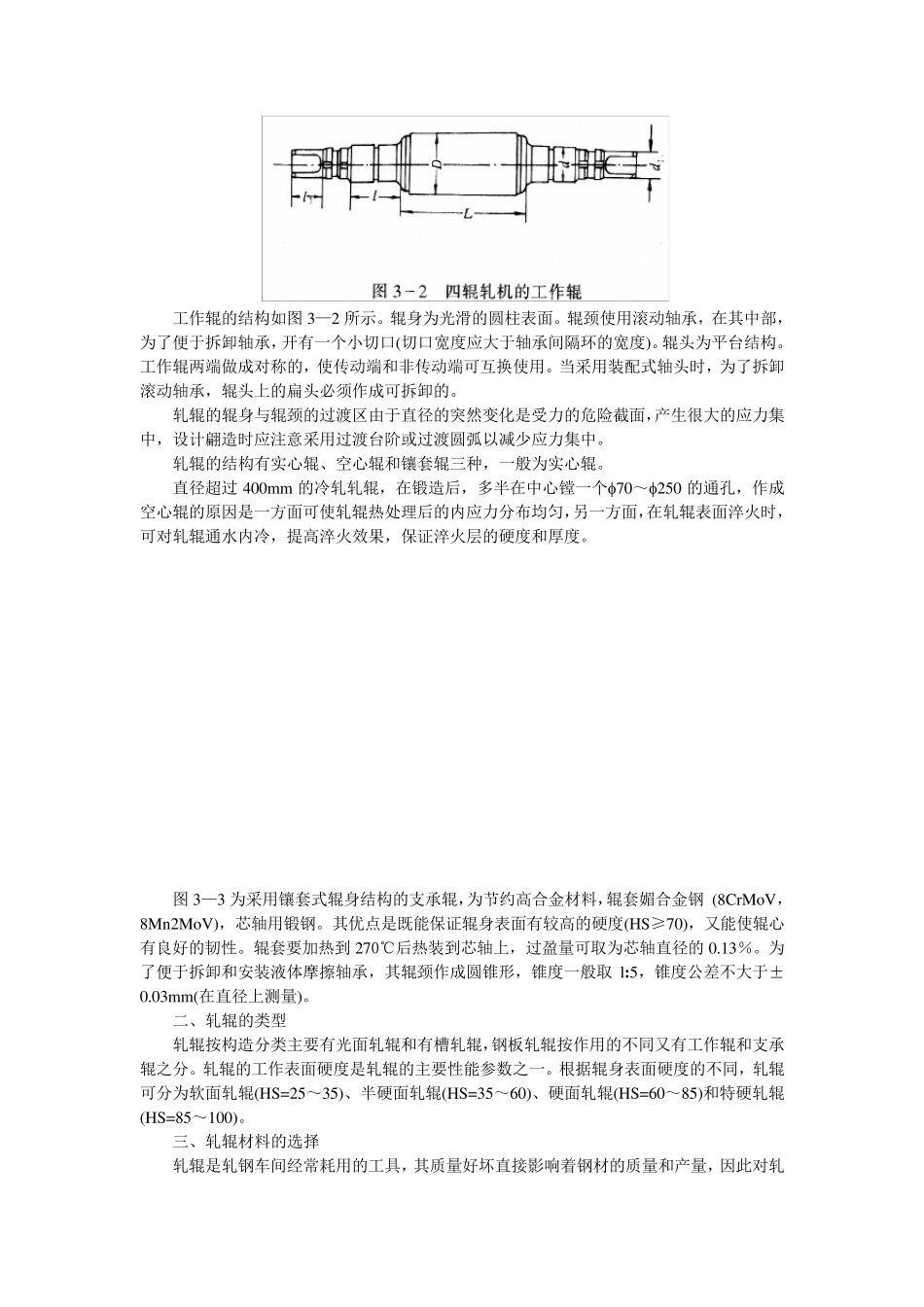

第三章轧辊与轧辊轴承 第 一节 轧辊的结构与类型 一、轧辊的结构 轧辊是用来对轧件进行轧制加工的工具，它是整个工作机座的中心，机座的其他组件和机构都是为装置、支承和调整轧辊以及引导轧件正确地进出轧辊而设的。 1 ．辊身 辊身是轧辊的中间部分，直接与轧件接触，经常处于高温、高压、受冲击等繁重的工作负荷以及承受高温下用水冷却而产生的内应力。 钢板轧机的轧辊辊身呈圆柱形，冷轧板带轧辊的辊身微凸，当它受力弯曲时，可保证良好的板形。有时热轧薄板轧辊的辊身微凹，当受热膨胀时，可保持较好的板形。型钢轧机轧辊的辊身上有轧槽，根据型钢轧制要求安排孔型(图3 —1 6 )。 2 ．辊颈 辊颈安装在轴承中，承受轧制压力，并通过轴承座和压下装置把轧制力传给机架。辊颈的形状有圆柱形和圆锥形两类，圆柱形辊颈用于滑动轴承和滚动轴承，圆锥形辊颈用于液体摩擦轴承。 3 ．辊头 辊头和联接轴相连接，传递轧制扭矩。辊头的形状有梅花轴头、扁头和带有键槽的圆柱形三种。梅花轴头(图3 ～1 )用于和梅花套筒、梅花接轴相连接；扁头(见图3 —4 )用于和万向接轴相连接；带双键槽的圆柱形辊头，则用键与套筒配合组成装配式辊头，与万向接轴或齿形接轴连接。带双键槽的轴头在使用过程中，键槽侧壁容易崩裂，目前常用易加工的带平台的轴头(图3 —2 )取代。 在四辊板带轧机上，轧辊分为工作辊和支承辊。工作辊一般是驱动辊，辊径小，并与高温轧件接触，要求有一定的强度、刚度和较高的耐磨性。而支承辊则主要是承受弯曲负荷，要求有足够的抗弯强度和抗弯刚度，此外，还要考虑支承辊与工作辊问的接触应力。 工 作 辊 的 结 构 如 图 3— 2 所 示 。 辊 身 为 光 滑 的 圆 柱 表 面 。 辊 颈 使 用 滚 动 轴 承 ， 在 其 中 部 ，为 了 便 于 拆 卸 轴 承 ， 开 有 一 个 小 切 口 (切 口 宽 度 应 大 于 轴 承 间 隔 环 的 宽 度 )。 辊 头 为 平 台 结 构 。工 作 辊 两 端 做 成 对 称 的 ， 使 传 动 端 和 非 传 动 端 可 互 换 使 用 。 当 采 用 装 配 式 轴 头 时 ， 为 了 拆 卸滚 动 轴 承 ， 辊 头 上 的 扁 头 必 须 作 成 可 拆 卸 的 。 轧 辊 的 辊 身 与 辊 颈 的 过 渡 区 由 于 直 径 的 突 然 变 化 是 受 力 的 危 险 截 面 ，产...
