第三章速达3000pro货管理子系统分析与设计实验

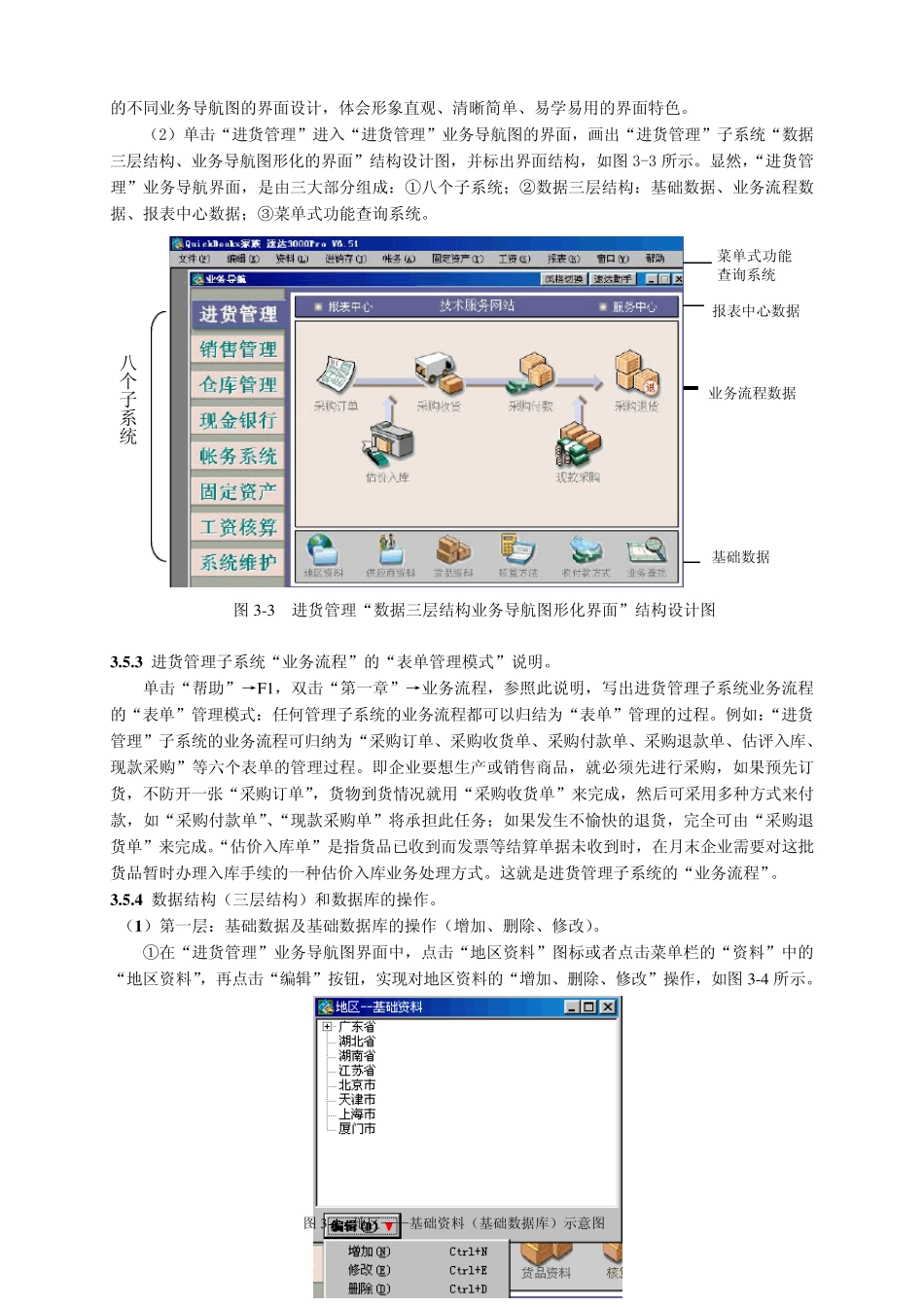

第三章 速达3000pro“进货管理”子系统分析与设计实验（必做实验） 3.1 实验目的：熟悉速达3000pro “进货管理”子系统的操作和基本功能，掌握“进货管理”子系统的分析与设计方法。 3.2 实验条件：优秀管理信息系统软件“速达3000pro”（C/S 结构，Interbase 大型数据库 单机版或网络版）为实验平台。 3.3 预备知识： 3.3.1 管理信息系统分析基础知识 3.3.2 详细设计基础知识 1、组织结构与模块功能结构 1、代码设计 2、业务流程图 2、界面设计 3、数据资源分布与数据结构 3、数据结构与数据库设计 4、安全、保密授权属性 4、HIPO 图与功能模块设计 5、E~ R 图与数据库设计 5、面向对象的组件设计方法 3.4 实验内容： 3.4.1、熟悉“登陆”速达3000pro 的“进入界面”设计与操作。 3.4.2、掌握“进货管理”子系统的“数据三层结构、业务导航图形化的界面”分析、设计与操作。 3.4.3、了解以“表单”方式表示的进货管理子系统“业务流程”。 3.4.4、熟悉数据结构（三层结构）与数据库操作。 3.4.5、掌握数据结构（三层结构）与数据库分析、设计。 3.4.6、代码设计，写出“进货管理”子系统“业务流程表单”的编码及设计说明。 3.4.7、掌握模块功能及处理过程设计，画出“进货管理子系统”的 HIPO 层次功能模块结构图。 3.5 实验步骤与结果分析： 3.5.1、“登陆”速达3000pro 的“进入界面”设计与操作。 （1）点击桌面“速达3000pro 图标”或点击“开始→程序→速达软件→速达3000pro，选择SAMPLE1 公司帐套→确定,选择用户名称“高级管理员”，口令为空，其他用户必须输入相 关口令（密码），如 图 3-1 和 3-2 所 示，单击“确定”，进入“进货管理”业务导航图。如 图 3-3 所 示。 图 3-1 进入界面设计（选择公司帐套） 图 3-2 进入界面设计（选择用户名称） （2）画出“进入界面”的两 个 设计图（图 3-1 和图 3-2）。 3.5.2 进货管理子系统的“数据三层结构、业务导航图形化的界面”分析、设计与操作。 （1）依 次点击左 边 的 8 个 子系统“销 售 管理、库存 管理、财 务管理（现 金 银 行 、帐务系统、固定资产 ）、人 事 管理（工 资核 算 ）、系统维 护 等8 个 子系统，观 察 进、销 、存 、财 务管理、人 事 管理的 不 同 业 务 导 航 图 的 界 面 设 计 ， 体 会 形 象 直 观 、 清 晰 简 单 、 易...
