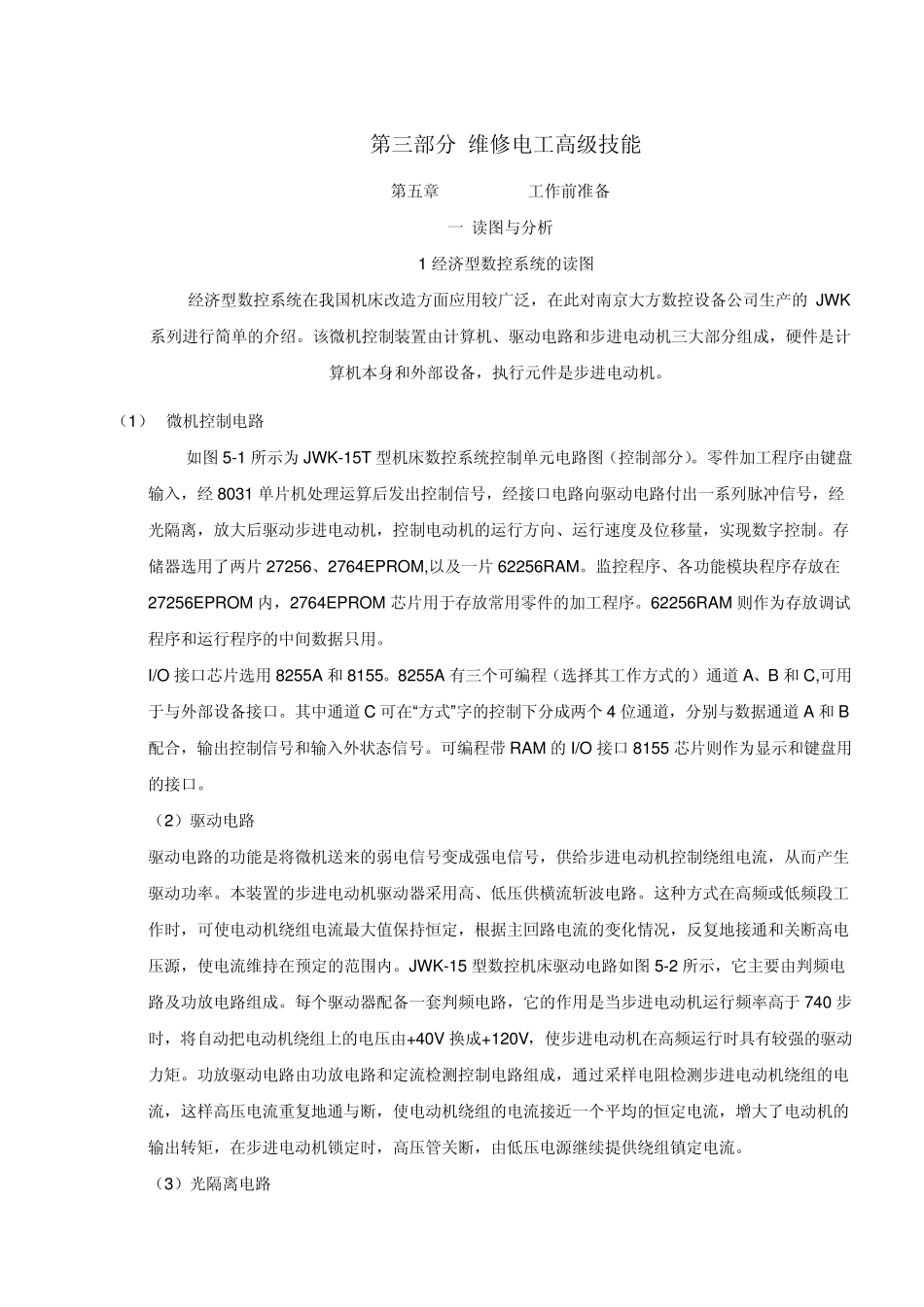

第三部分 维修电工高级技能 第五章 工作前准备 一 读图与分析 1 经济型数控系统的读图 经济型数控系统在我国机床改造方面应用较广泛，在此对南京大方数控设备公司生产的 JW K系列进行简单的介绍。该微机控制装置由计算机、驱动电路和步进电动机三大部分组成，硬件是计算机本身和外部设备，执行元件是步进电动机。 （1） 微机控制电路 如图5-1 所示为 JW K-15T 型机床数控系统控制单元电路图（控制部分）。零件加工程序由键盘输入，经8031 单片机处理运算后发出控制信号，经接口电路向驱动电路付出一系列脉冲信号，经光隔离，放大后驱动步进电动机，控制电动机的运行方向、运行速度及位移量，实现数字控制。存储器选用了两片 27256、2764EPROM,以及一片 62256RAM。监控程序、各功能模块程序存放在27256EPROM 内，2764EPROM 芯片用于存放常用零件的加工程序。62256RAM 则作为存放调试程序和运行程序的中间数据只用。 I/O 接口芯片选用8255A 和 8155。8255A 有三个可编程（选择其工作方式的）通道 A、B 和 C,可用于与外部设备接口。其中通道 C 可在“方式”字的控制下分成两个 4 位通道，分别与数据通道 A 和 B配合，输出控制信号和输入外状态信号。可编程带 RAM 的I/O 接口 8155 芯片则作为显示和键盘用的接口。 （2）驱动电路 驱动电路的功能是将微机送来的弱电信号变成强电信号，供给步进电动机控制绕组电流，从而产生驱动功率。本装置的步进电动机驱动器采用高、低压供横流斩波电路。这种方式在高频或低频段工作时，可使电动机绕组电流最大值保持恒定，根据主回路电流的变化情况，反复地接通和关断高电压源，使电流维持在预定的范围内。JW K-15 型数控机床驱动电路如图5-2 所示，它主要由判频电路及功放电路组成。每个驱动器配备一套判频电路，它的作用是当步进电动机运行频率高于 740 步时，将自动把电动机绕组上的电压由+40V 换成+120V，使步进电动机在高频运行时具有较强的驱动力矩。功放驱动电路由功放电路和定流检测控制电路组成，通过采样电阻检测步进电动机绕组的电流，这样高压电流重复地通与断，使电动机绕组的电流接近一个平均的恒定电流，增大了电动机的输出转矩，在步进电动机锁定时，高压管关断，由低压电源继续提供绕组镇定电流。 （3）光隔离电路 在步进电动机驱动电路中，脉冲信号经功率放大器后控制步进电动机励磁绕组。由于步进电动机需要的驱动电压较高，电流较大，如果...
