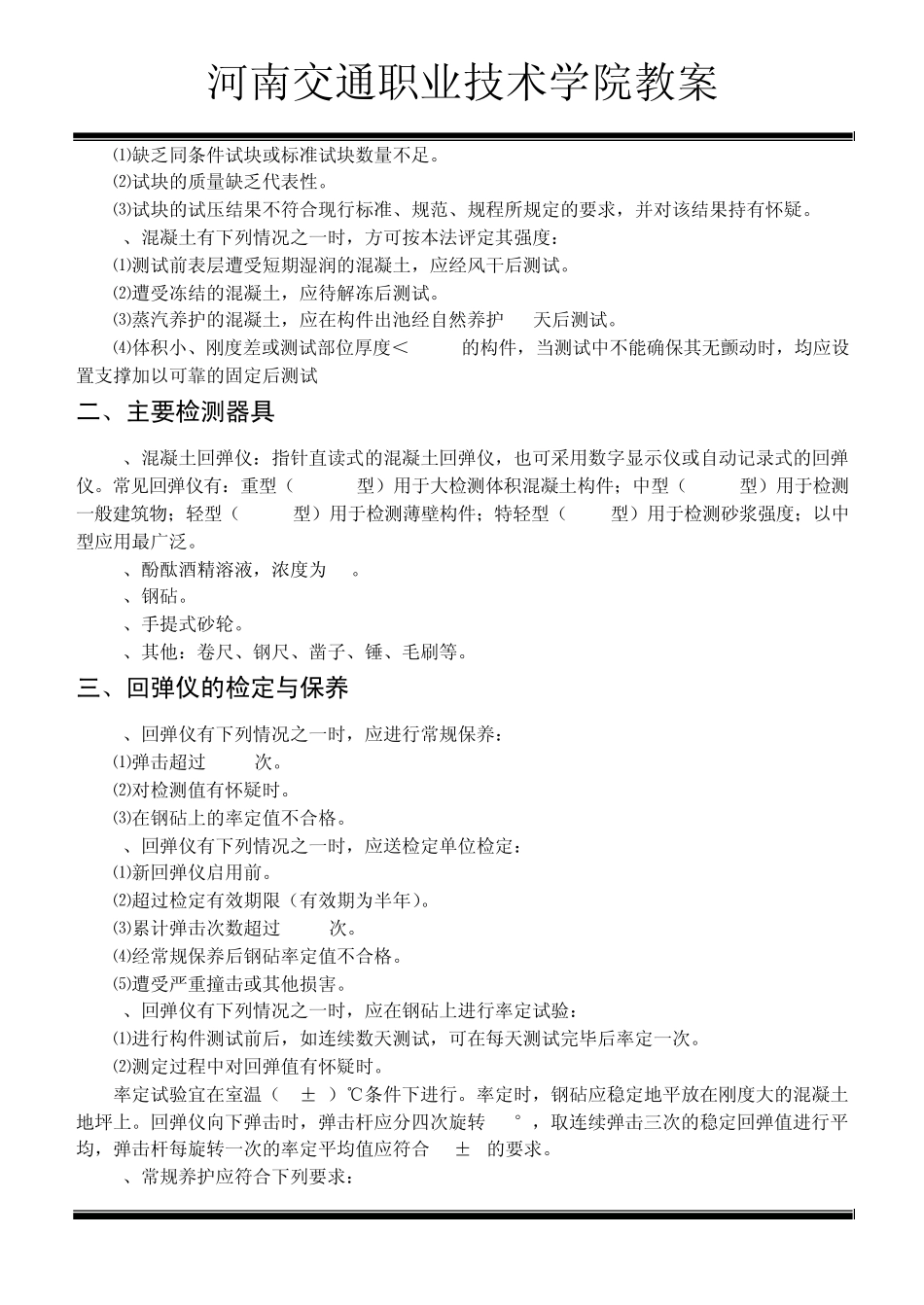

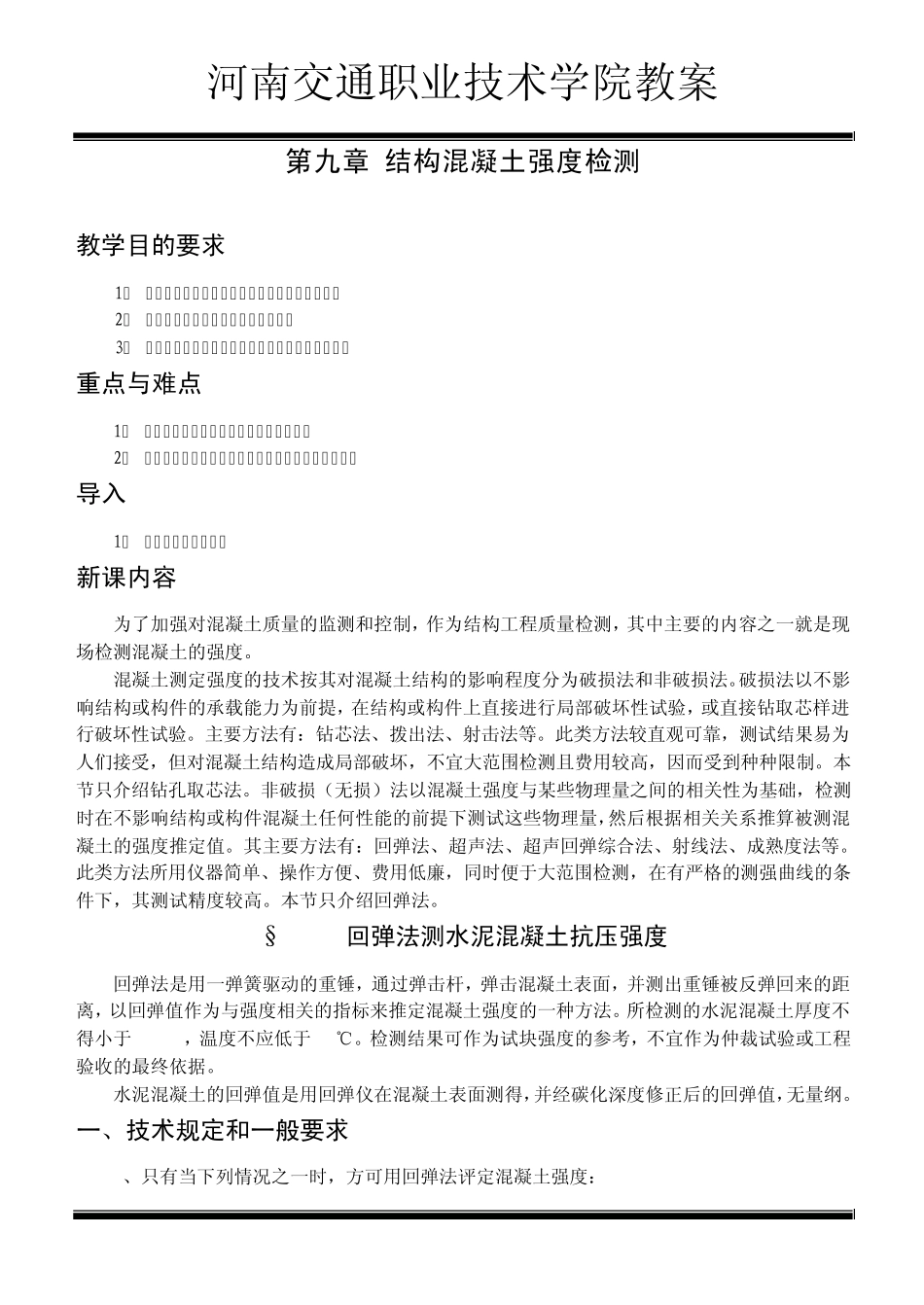

河南交通职业技术学院教案 第九章 结构混凝土强度检测 教学目的要求 1、 描述用回弹仪测定水泥混凝土抗压强度的原理; 2、 用回弹仪测定结构混凝土的回弹值; 3、 计算结构物的抗压强度,并对测试结果进行评定。 重点与难点 1、 回弹仪测定水泥混凝土抗压强度的原理; 2、 回弹仪测定结构混凝土的回弹值的步骤及数据处理。 导入 1、 混凝土的抗压强度; 新课内容 为了加强对混凝土质量的监测和控制,作为结构工程质量检测,其中主要的内容之一就是现场检测混凝土的强度。 混凝土测定强度的技术按其对混凝土结构的影响程度分为破损法和非破损法。破损法以不影响结构或构件的承载能力为前提,在结构或构件上直接进行局部破坏性试验,或直接钻取芯样进行破坏性试验。主要方法有:钻芯法、拨出法、射击法等。此类方法较直观可靠,测试结果易为人们接受,但对混凝土结构造成局部破坏,不宜大范围检测且费用较高,因而受到种种限制。本节只介绍钻孔取芯法。非破损(无损)法以混凝土强度与某些物理量之间的相关性为基础,检测时在不影响结构或构件混凝土任何性能的前提下测试这些物理量,然后根据相关关系推算被测混凝土的强度推定值。其主要方法有:回弹法、超声法、超声回弹综合法、射线法、成熟度法等。此类方法所用仪器简单、操作方便、费用低廉,同时便于大范围检测,在有严格的测强曲线的条件下,其测试精度较高。本节只介绍回弹法。 §9-1 回弹法测水泥混凝土抗压强度 回弹法是用一弹簧驱动的重锤,通过弹击杆,弹击混凝土表面,并测出重锤被反弹回来的距离,以回弹值作为与强度相关的指标来推定混凝土强度的一种方法。所检测的水泥混凝土厚度不得小于100mm,温度不应低于10℃。检测结果可作为试块强度的参考,不宜作为仲裁试验或工程验收的最终依据。 水泥混凝土的回弹值是用回弹仪在混凝土表面测得,并经碳化深度修正后的回弹值,无量纲。 一、技术规定和一般要求 1、只有当下列情况之一时,方可用回弹法评定混凝土强度: 河南交通职业技术学院教案 ⑴缺乏同条件试块或标准试块数量不足。 ⑵试块的质量缺乏代表性。 ⑶试块的试压结果不符合现行标准、规范、规程所规定的要求,并对该结果持有怀疑。 2、混凝土有下列情况之一时,方可按本法评定其强度: ⑴测试前表层遭受短期湿润的混凝土,应经风干后测试。 ⑵遭受冻结的混凝土,应待解冻后测试。 ⑶蒸汽养护的混凝土,应在构件出池经自然养护 14天后测试。...
