第九章通风空调工程工程量清单设置与计价

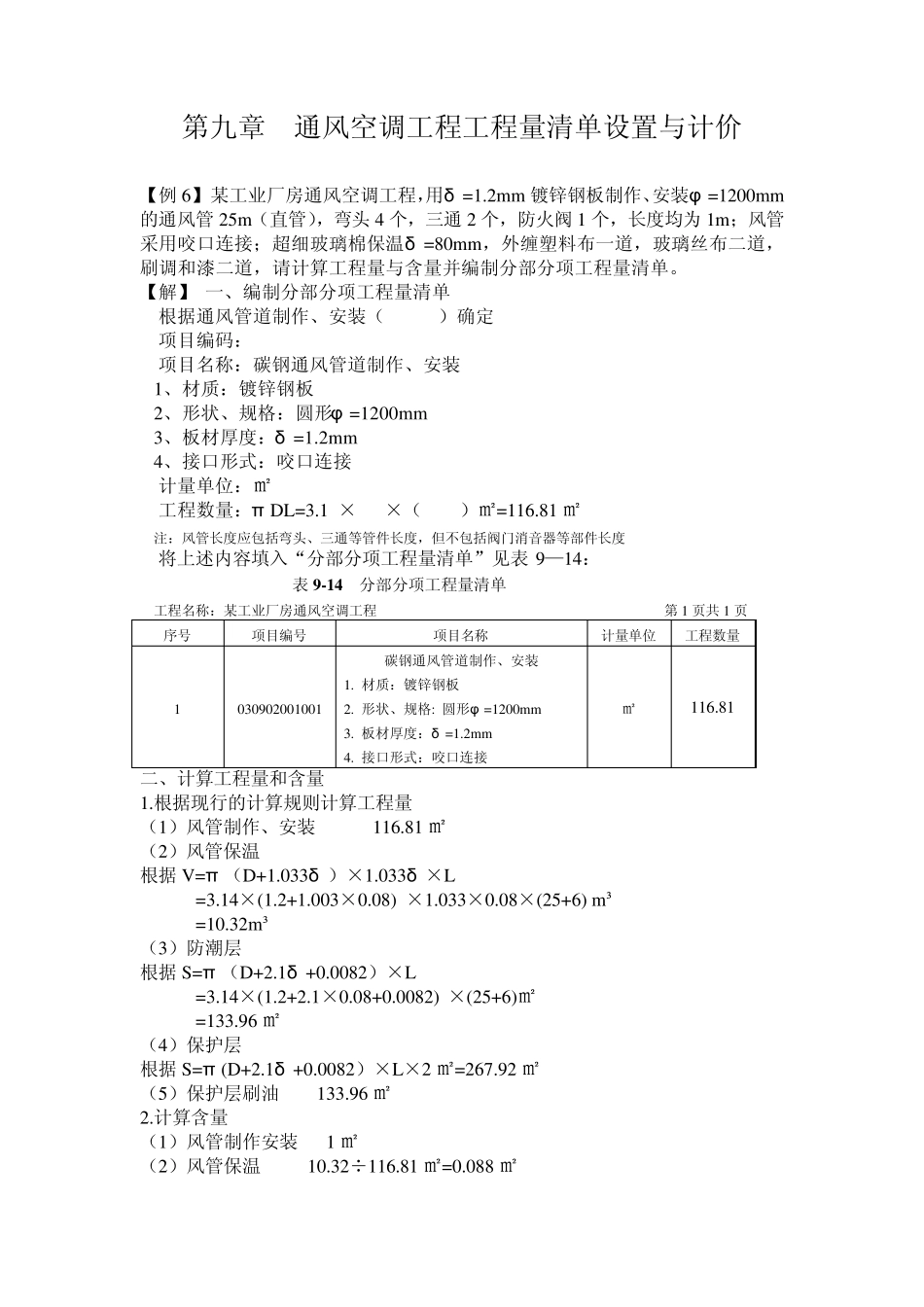

第九章 通风空调工程工程量清单设置与计价 【例6】 某工业厂房通风空调工程，用δ =1.2mm 镀锌钢板制作、安装φ =1200mm的通风管25m（直管），弯头4 个，三通2 个，防火阀1 个，长度均为1m；风管采用咬口连接；超细玻璃棉保温δ =80mm，外缠塑料布一道，玻璃丝布二道，刷调和漆二道，请计算工程量与含量并编制分部分项工程量清单。 【解】 一、编制分部分项工程量清单 根据通风管道制作、安装（030902）确定 项目编码：030902001001 项目名称：碳钢通风管道制作、安装 1、材质：镀锌钢板 2、形状、规格：圆形φ =1200mm 3、板材厚度：δ =1.2mm 4、接口形式：咬口连接 计量单位：㎡ 工程数量：π DL=3.14×1.2×（25+6）㎡=116.81 ㎡ 注：风管长度应包括弯头、三通等管件长度，但不包括阀门消音器等部件长度 将上述内容填入“分部分项工程量清单”见表9—14： 表9 -1 4 分部分项工程量清单 工程名称：某工业厂房通风空调工程 第1 页共1 页 序号 项目编号 项目名称 计量单位 工程数量 1 030902001001 碳钢通风管道制作、安装 1. 材质：镀锌钢板 2. 形状、规格: 圆形φ =1200mm 3. 板材厚度：δ =1.2mm 4. 接口形式：咬口连接 ㎡ 116.81 二、计算工程量和含量 1.根据现行的计算规则计算工程量 （1）风管制作、安装 116.81 ㎡ （2）风管保温 根据V=π （D+1.033δ ）×1.033δ ×L =3.14×(1.2+1.003×0.08) ×1.033×0.08×(25+6) m³ =10.32m³ （3）防潮 层 根据S=π （D+2.1δ +0.0082）×L =3.14×(1.2+2.1×0.08+0.0082) ×(25+6)㎡ =133.96 ㎡ （4）保护 层 根据S=π (D+2.1δ +0.0082）×L×2 ㎡=267.92 ㎡ （5）保护 层 刷油 133.96 ㎡ 2.计算含量 （1）风管制作安装 1 ㎡ （2）风管保温 10.32÷ 116.81 ㎡=0.088 ㎡ （3）防潮层 133.96÷116.81 ㎡=1.147 ㎡ （4）保护层 267.92÷116.81 ㎡=2.294 ㎡ （5）保护层刷油 133.96÷116.81 ㎡=1.147 ㎡ 【例7】 某酒店4 层空调扩建工程须增装矩形风管（1200mm×400mm）共 45m,单层百叶风口的制作、安装（T202-2,550×375）共 30 个。请对各工程项目计算其工程量。 【解】 工程量的计算 （1）通风管道的制作与安装 （1.2+0.4）×2×45 ㎡=144 ㎡=14.4(10 ㎡) （2）单层百叶风口的制作 查标准部件重量表克制，T202-2 风口（550mm×375mm），每个重 3.59 ㎏，30...
