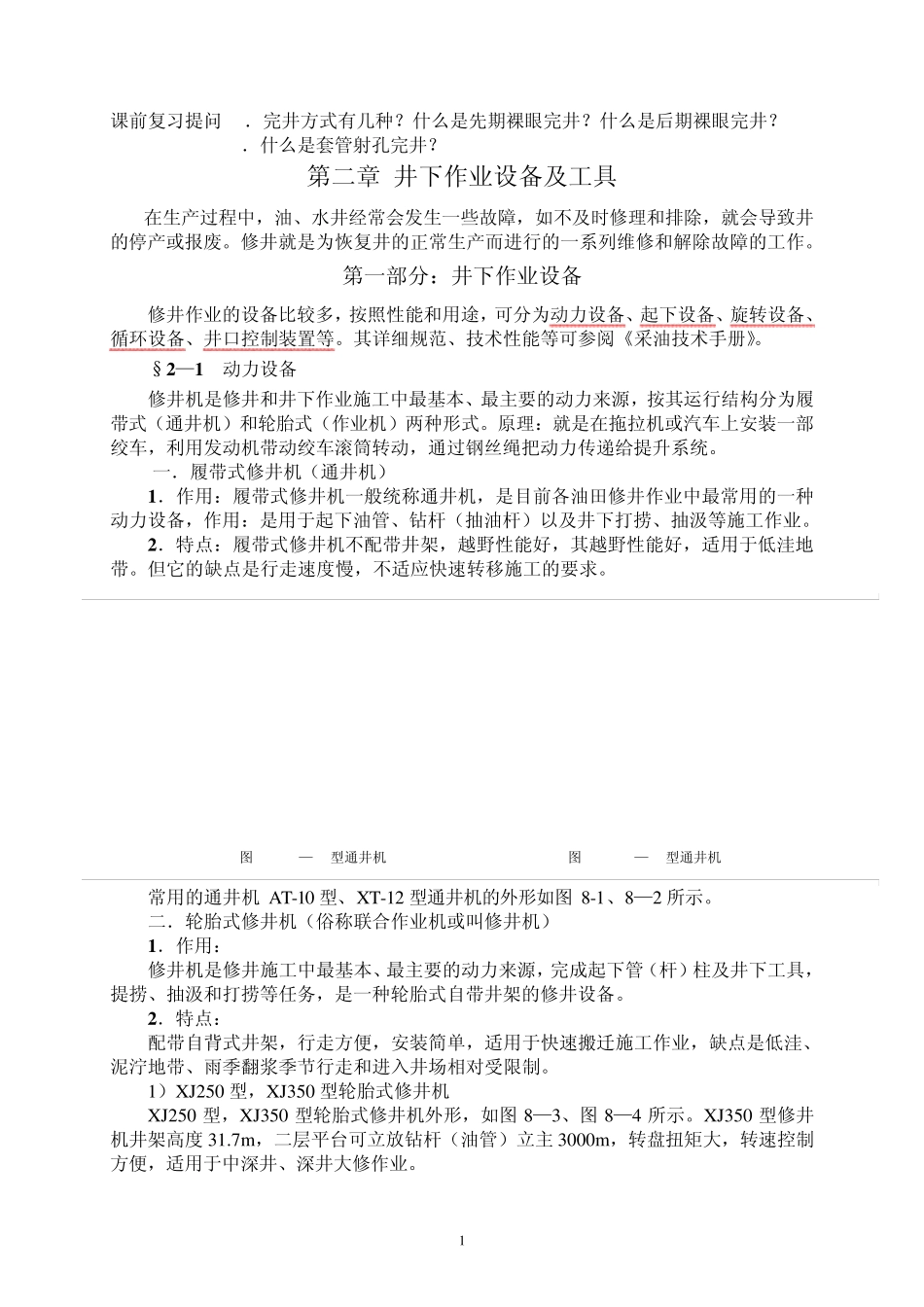

1 课前复习提问 1．完井方式有几种？什么是先期裸眼完井？什么是后期裸眼完井？ 2．什么是套管射孔完井？ 第二章 井下作业设备及工具 在生产过程中，油、水井经常会发生一些故障，如不及时修理和排除，就会导致井的停产或报废。修井就是为恢复井的正常生产而进行的一系列维修和解除故障的工作。 第一部分：井下作业设备 修井作业的设备比较多，按照性能和用途，可分为动力设备、起下设备、旋转设备、循环设备、井口控制装置等。其详细规范、技术性能等可参阅《采油技术手册》。 §2 —1 动力设备 修井机是修井和井下作业施工中最基本、最主要的动力来源，按其运行结构分为履带式（通井机）和轮胎式（作业机）两种形式。原理：就是在拖拉机或汽车上安装一部绞车，利用发动机带动绞车滚筒转动，通过钢丝绳把动力传递给提升系统。 一．履带式修井机（通井机） 1 ．作用：履带式修井机一般统称通井机，是目前各油田修井作业中最常用的一种动力设备，作用：是用于起下油管、钻杆（抽油杆）以及井下打捞、抽汲等施工作业。 2 ．特点：履带式修井机不配带井架，越野性能好，其越野性能好，适用于低洼地带。但它的缺点是行走速度慢，不适应快速转移施工的要求。 常用的通井机 AT-10 型、XT-12 型通井机的外形如图 8-1、8—2 所示。 二．轮胎式修井机（俗称联合作业机或叫修井机） 1 ．作用： 修井机是修井施工中最基本、最主要的动力来源，完成起下管（杆）柱及井下工具，提捞、抽汲和打捞等任务，是一种轮胎式自带井架的修井设备。 2 ．特点： 配带自背式井架，行走方便，安装简单，适用于快速搬迁施工作业，缺点是低洼、泥泞地带、雨季翻浆季节行走和进入井场相对受限制。 1）XJ250 型，XJ350 型轮胎式修井机 XJ250 型，XJ350 型轮胎式修井机外形，如图 8—3、图 8—4 所示。XJ350 型修井机井架高度 31.7m，二层平台可立放钻杆（油管）立主 3000m，转盘扭矩大，转速控制方便，适用于中深井、深井大修作业。 图 8-1 AT—10型通井机 图 8-2 XT—12型通井机 2 2 ）英格索兰修井机外形结构如图8 —5 所示。 图8-3 XJ250型修井机示意图 图8-4 XJ350型修井机示意图 图8—5英格索兰修井机示意图 3 §2—2、起下设备 起下设备：由井架和提升系统组成。提升系统由游动系统(包括天车．游动滑车、大钩、钢丝绳)和吊环、吊卡组成。 一．井架 （一）井架作用：用来支持游动系统，进行起下作业的设备。...
