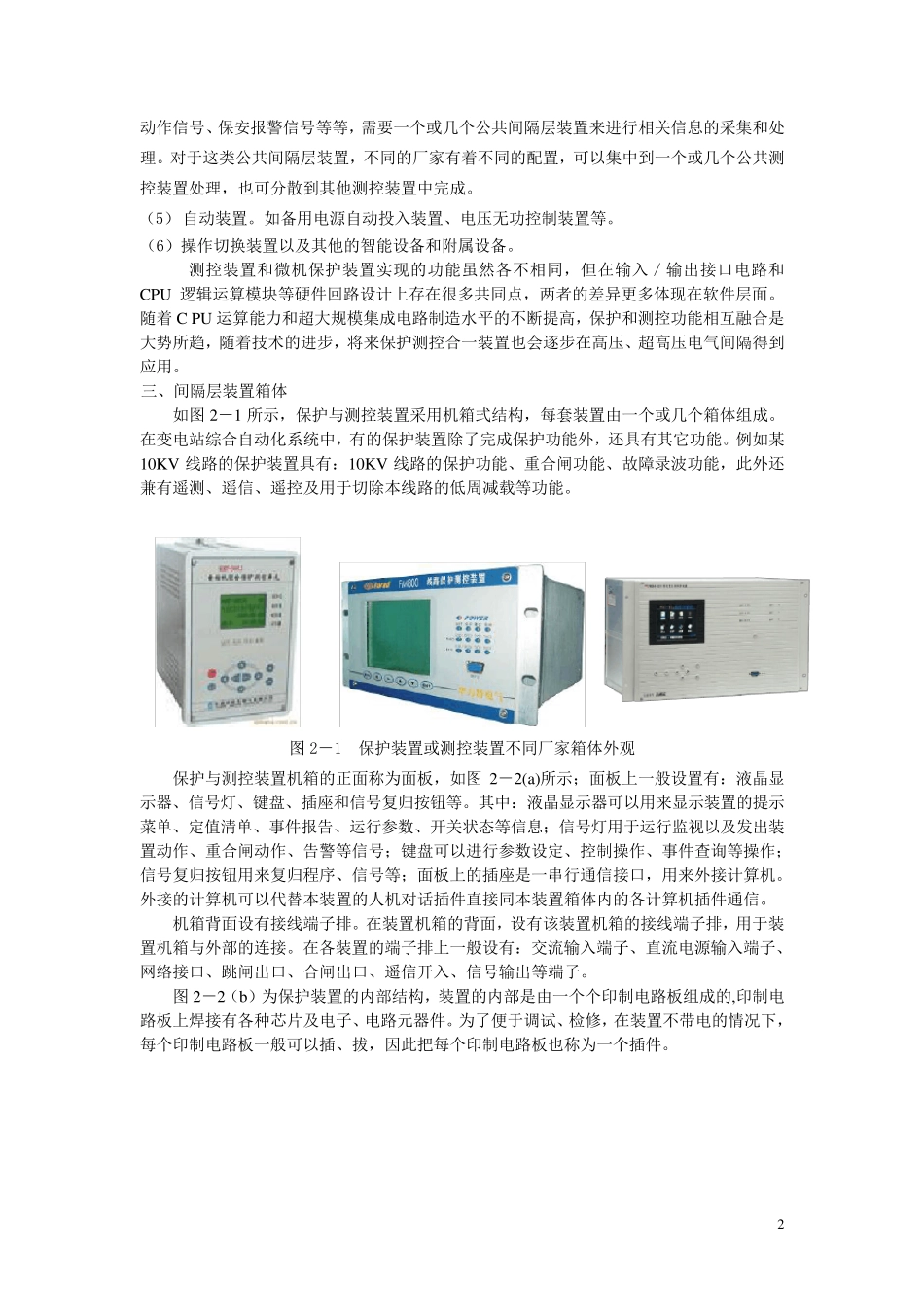

1 第二章 变电站综合自动化系统间隔层装置 第一节 间隔层装置简述 一、间隔层装置配置 间隔层装置在设计和配置方面，原则上与电气间隔之间存在密切关系。根据间隔层装置按电气间隔配置的原则和站内一次设备规模，可以方便地确定变电站综合自动化系统所需间隔层装置的数量。电气间隔是一个强电即一次接线系统的概念，通常把断路器或电气元件（如主变压器、母线等）作为电气间隔划分的依据。一个典型高压变电站内主要包括线路间隔、母联（分段）间隔、主变压器间隔、电容（电抗）间隔、站用变压器间隔、母线间隔等。其中，主变压器按其绕组涉及的电压等级可分为高、中、低压间隔和本体间隔。 一般认为，间隔层装置是指按变电站内电气间隔配置，实现对相应电气间隔的测量、监视、控制、保护及其他一些辅助功能的自动化装置。 间隔层装置直接采集和处理现场的原始数据，通过网络传送给站控级计算机，同时接收站控层发出的控制操作命令，经过有效性判断、闭 锁 检 测和同步 检 测后 ，实现对装置的操作控制。间隔层也 可独 立 完 成 对断路器和隔离 开 关的控制操作。间隔层装置通常安 装在各 继电器小 室 ，测控装置按电气设备间隔配置，各 测控装置相对独 立 ，通过通信 网互 联。间隔层装置具 有以下 优 点 ：按电气间隔配置的原则使 得 因 间隔层装置故 障 产 生 的影 响 被 限 定在本间隔范 围 内，不 会 波 及其他电气间隔； 监控对象 由 整 个变电站缩 小 为某 个电气间隔，单 个装置所需配备的 I／ O 点 数量较 少 ，减 小 了 装置体积 的同时也 使 装置安 装方式 更 加 灵 活 ； 间隔层装置除 具 备传统的输 入 输 出功能外 ，还 集成 了 同期 合闸 、防 误 联锁 等高级功能，保护测控综合装置更 是把监控功能和微 机保护功能合而 为一，降 低了 装置成 本。 二、间隔层装置分类 在分层分布 式 变电站综合自动化系统中，间隔层装置（或称 为间隔层单 元）,即前 面所说 的 IED，大 致 可分成 以下 几 类 ： （1） 保护测控综合装置。也 可简称 为保护测控装置，一般用于 中低压（110Kv以下 ）系统中，例 如输 电线路保护测控装置、变压器后 备保护测控装置、站用变压器保护测控装置、电容器保护测控装置、电抗器保护测控装置等等，它 们 主要用于 完 成 相应的电气间隔中设备的保护、测量及断路器、隔离 开 ...
