第二章:传动系统

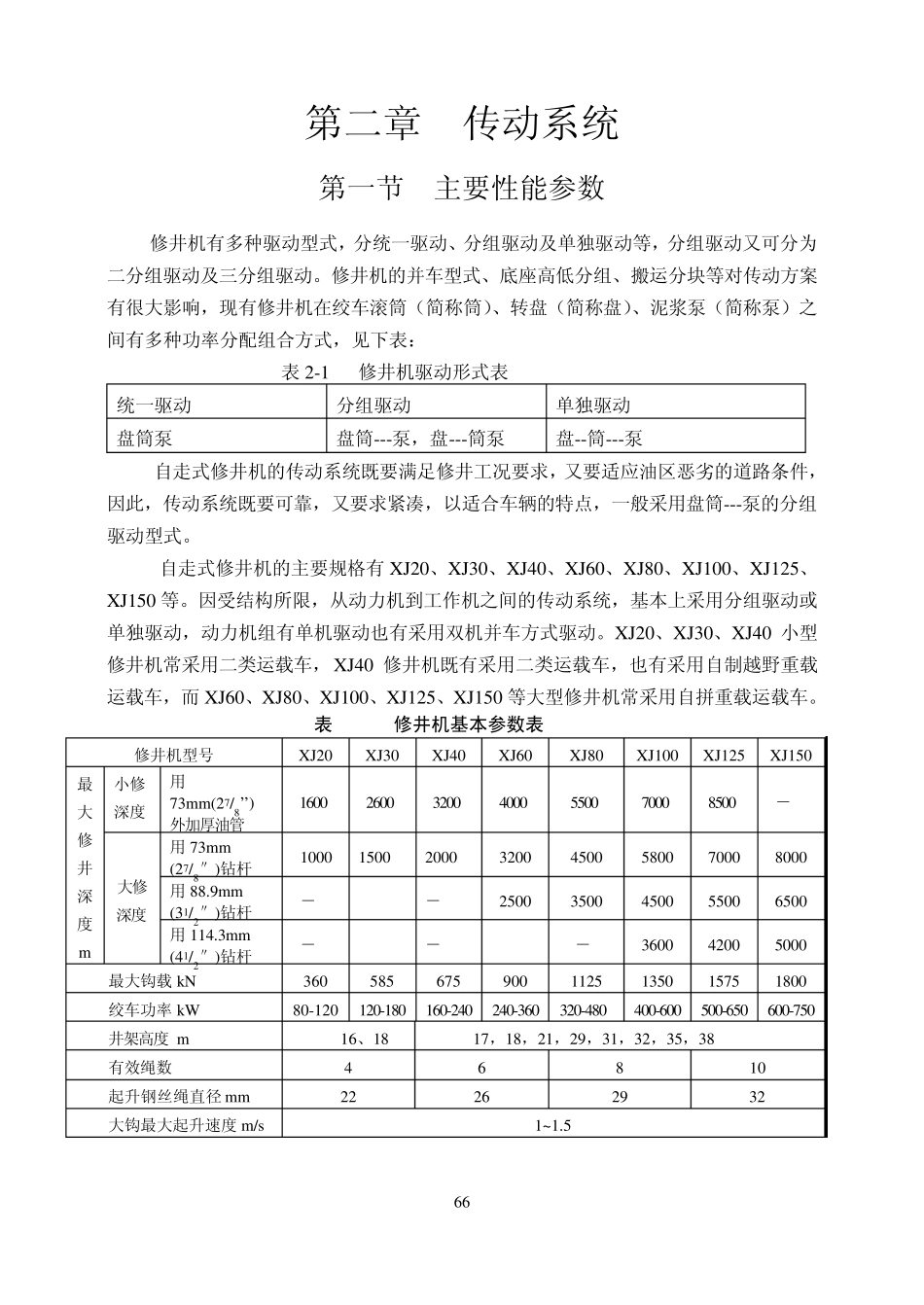

第二章:传动系统_第1页
1/14

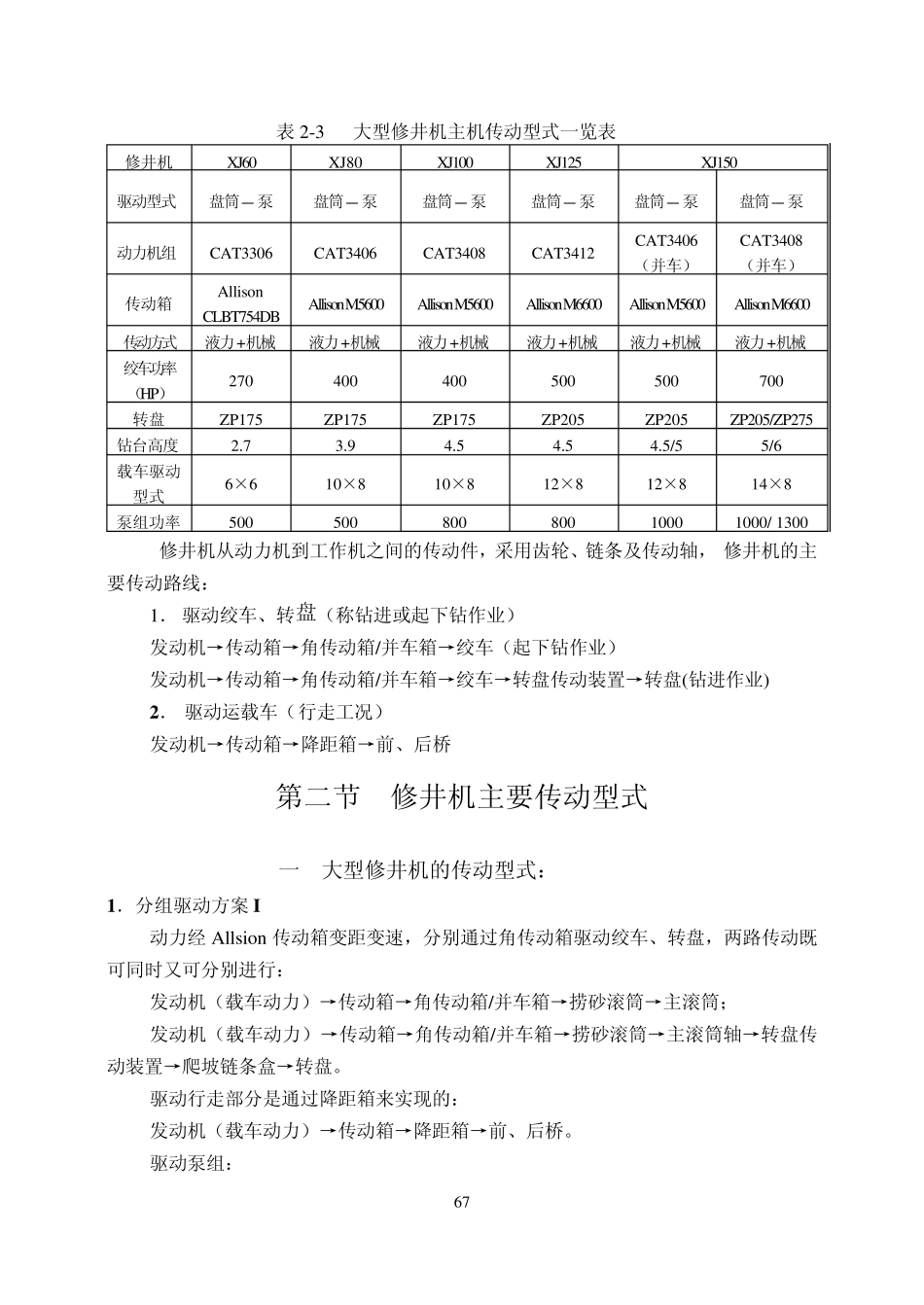

第二章:传动系统_第2页
2/14

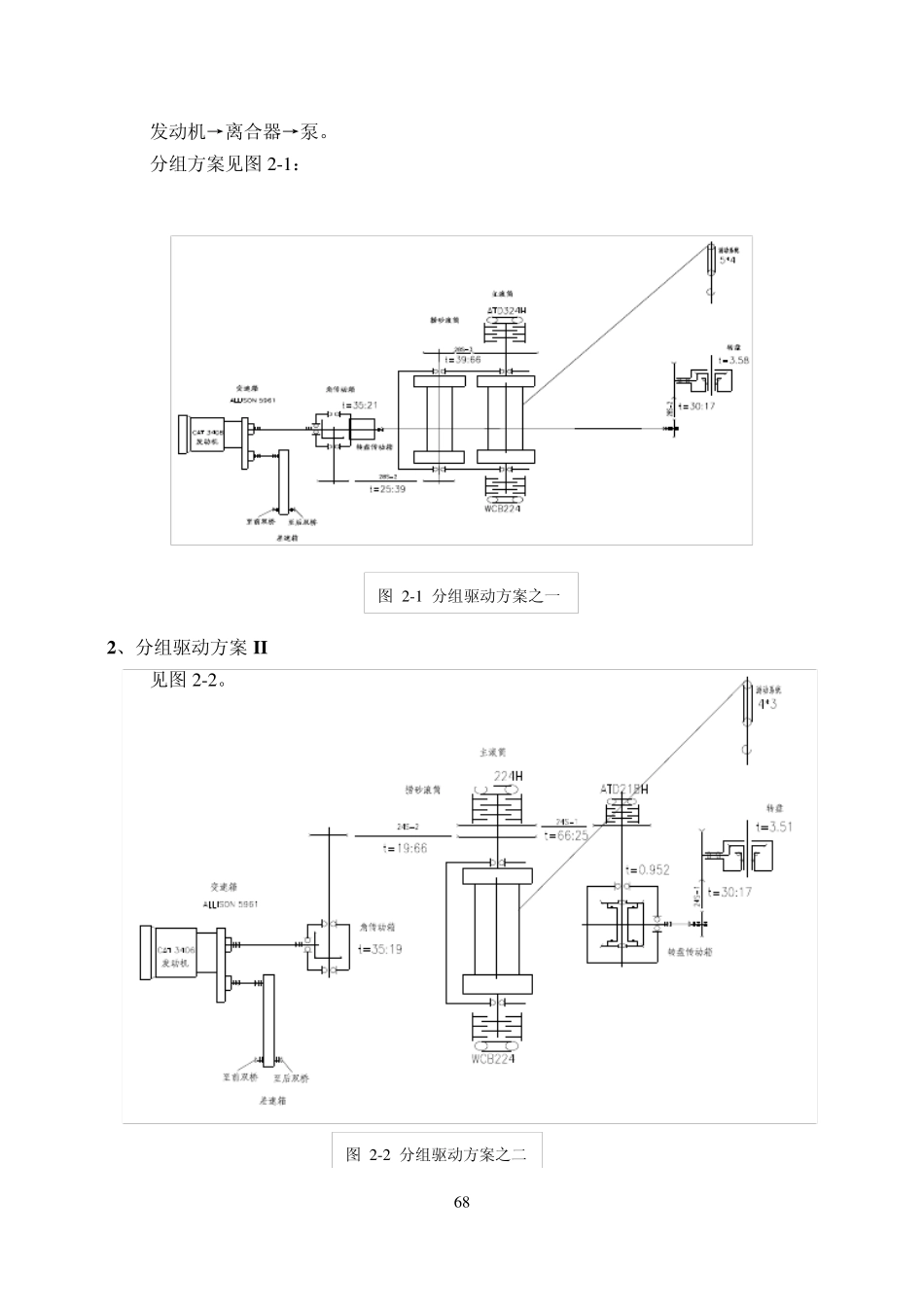

第二章:传动系统_第3页
3/14
66 第二章 传动系统 第一节 主要性能参数 修井机有多种驱动型式,分统一驱动、分组驱动及单独驱动等,分组驱动又可分为二分组驱动及三分组驱动。修井机的并车型式、底座高低分组、搬运分块等对传动方案有很大影响,现有修井机在绞车滚筒(简称筒)、转盘(简称盘)、泥浆泵(简称泵)之间有多种功率分配组合方式,见下表: 表 2-1 修井机驱动形式表 统一驱动 分组驱动 单独驱动 盘筒泵 盘筒---泵,盘---筒泵 盘--筒---泵 自走式修井机的传动系统既要满足修井工况要求,又要适应油区恶劣的道路条件,因此,传动系统既要可靠,又要求紧凑,以适合车辆的特点,一般采用盘筒---泵的分组驱动型式。 自走式修井机的主要规格有 XJ20、XJ30、XJ40、XJ60、XJ80、XJ100、XJ125、XJ150 等。因受结构所限,从动力机到工作机之间的传动系统,基本上采用分组驱动或单独驱动,动力机组有单机驱动也有采用双机并车方式驱动。XJ20、XJ30、XJ40 小型修井机常采用二类运载车,XJ40 修井机既有采用二类运载车,也有采用自制越野重载运载车,而XJ60、XJ80、XJ100、XJ125、XJ150 等大型修井机常采用自拼重载运载车。 表2-2 修井机基本参数表 修井机型号 XJ20 XJ30 XJ40 XJ60 XJ80 XJ100 XJ125 XJ150 最大修井深度 m 小修 深度 用73mm(27/8’’) 外加厚油管 1600 2600 3200 4000 5500 7000 8500 - 大修深度 用 73mm (27/8″)钻杆 1000 1500 2000 3200 4500 5800 7000 8000 用 88.9mm (31/2″)钻杆 - - 2500 3500 4500 5500 6500 用 114.3mm (41/2″)钻杆 - - - 3600 4200 5000 最大钩载kN 360 585 675 900 1125 1350 1575 1800 绞车功率 kW 80-120 120-180 160-240 240-360 320-480 400-600 500-650 600-750 井架高度m 16、18 17,18,21,29,31,32,35,38 有效绳数 4 6 8 10 起升钢丝绳直径 mm 22 26 29 32 大钩最大起升速度m/s 1~ 1.5 67 表2-3 大型修井机主机传动型式一览表 修井机 XJ60 XJ80 XJ100 XJ125 XJ150 驱动型式 盘筒--- 泵 盘筒--- 泵 盘筒--- 泵 盘筒--- 泵 盘筒--- 泵 盘筒--- 泵 动力机组 CAT3306 CAT3406 CAT3408 CAT3412 CAT3406(并车) CAT3408 (并车) 传动箱 Allison CLBT754DB Allison M5600 Allison M5600 Allison M6600 Allison M5600 Allison M6600 传动方式 液力+...
