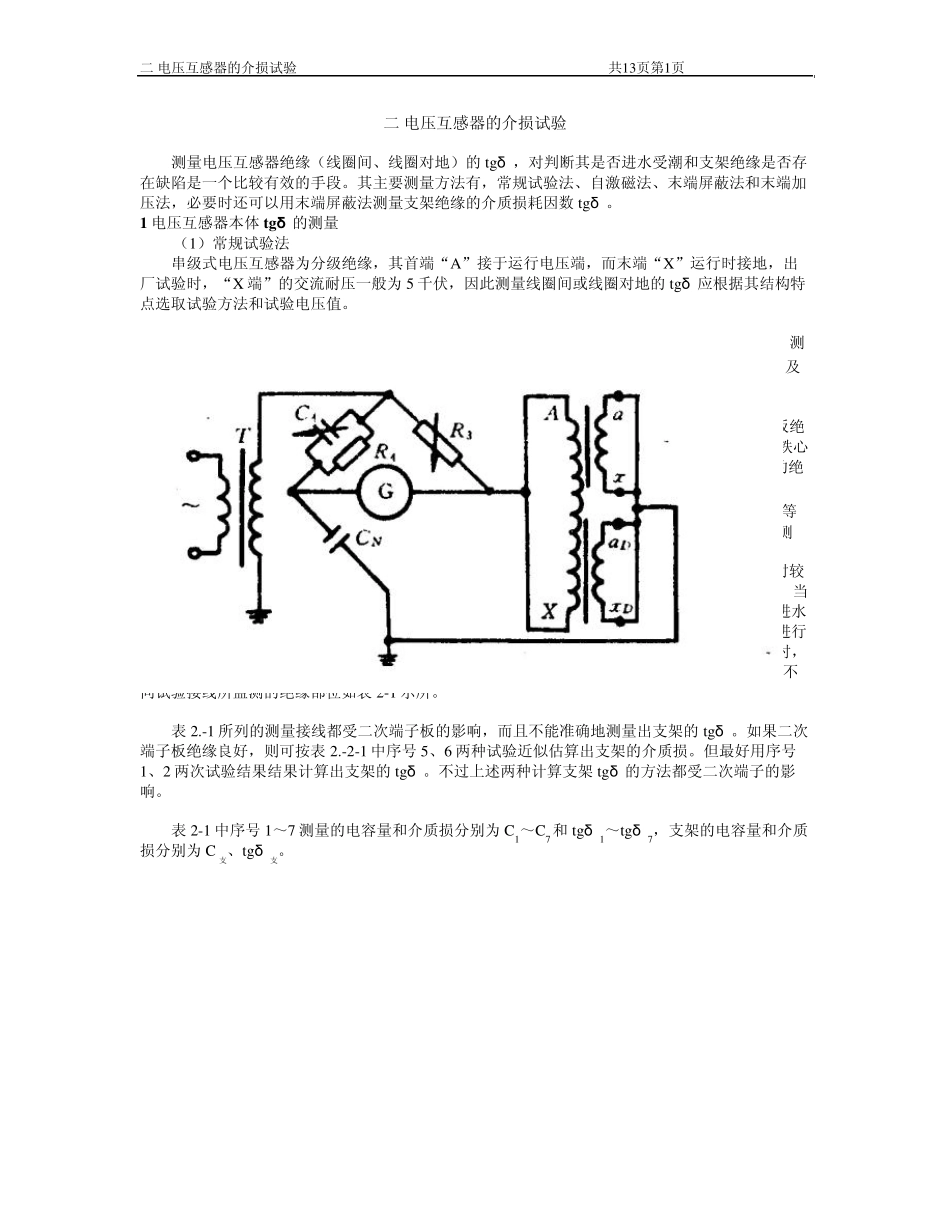

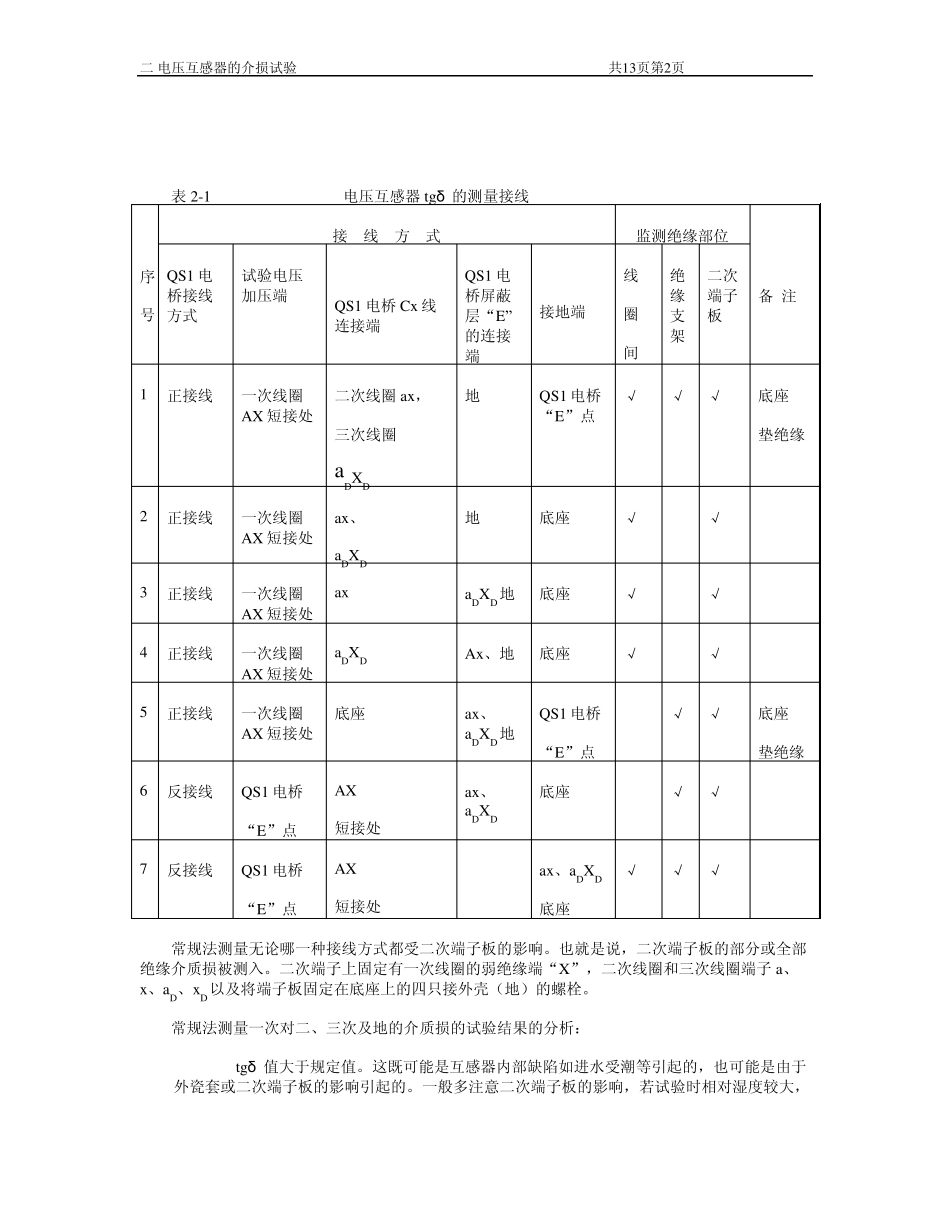

二 电压互感器的介损试验 共13页第1页 二 电压互感器的介损试验 测量电压互感器绝缘（线圈间、线圈对地）的tgδ ，对判断其是否进水受潮和支架绝缘是否存在缺陷是一个比较有效的手段。其主要测量方法有，常规试验法、自激磁法、末端屏蔽法和末端加压法，必要时还可以用末端屏蔽法测量支架绝缘的介质损耗因数tgδ 。 1 电压互感器本体tgδ 的测量 （1）常规试验法 串级式电压互感器为分级绝缘，其首端“A”接于运行电压端，而末端“X”运行时接地，出厂试验时，“X 端”的交流耐压一般为5 千伏，因此测量线圈间或线圈对地的tgδ 应根据其结构特点选取试验方法和试验电压值。 常规试验法（常规法）如图 2-7 所示。测量一次线圈AX 与二、三次线圈ax 、aDXD及AX 与底座和二次端子板的综合绝缘 tgδ ，包括线圈间、绝缘支架、二次端子板绝缘的tgδ 。由串级式互感器结构可知，下铁心下芯柱上的一次线圈外包一层 0.5 毫米厚的绝缘纸后绕三次线圈（亦称辅助二次线圈）aDXD。常规法测量时，下铁心与一次线圈等电位，故为测量tgδ 的高压电极。其余为测 图 2-7 量电极。其极间绝缘较薄，因此电容量相对较大，即测得的电容量和tgδ 中绝大部分是一次线圈（包括下铁心）对二次线圈间电容量和tgδ 。当互感器进水受潮时，水分一般沉积在底部，且铁心上线圈端部易于受潮。所以常规法对监测其进水受潮还是比较有效的。因此通过常规法试验对其绝缘状况作出初步判断，并在这一试验基础上进行分解试验，或用其他方法进一步试验，便可具体地分析出绝缘缺陷的性质和部位。常规法试验时，考虑到接地末端“X”的绝缘水平和QS1 电桥的测量灵敏度，试验电压一般选择为2～3 千伏。不同试验接线所监测的绝缘部位如表 2-1 示所。 表 2.-1 所列的测量接线都受二次端子板的影响，而且不能准确地测量出支架的tgδ 。如果二次端子板绝缘良好，则可按表 2.-2-1 中序号 5、6 两种试验近似估算出支架的介质损。但最好用序号1、2 两次试验结果结果计算出支架的tgδ 。不过上述两种计算支架tgδ 的方法都受二次端子的影响。 表 2-1 中序号 1～7 测量的电容量和介质损分别为C1～C7和tgδ 1～tgδ 7，支架的电容量和介质损分别为C支、tgδ支。 二 电压互感器的介损试验 共13页第2页 表2-1 电压互感器tgδ 的测量接线 序 号 接 线 方 式 监测绝缘部位 备 注 QS1 电桥接线方式 试验电压加压端 QS1 电桥Cx 线连...
