第五章专用夹具的设计方法

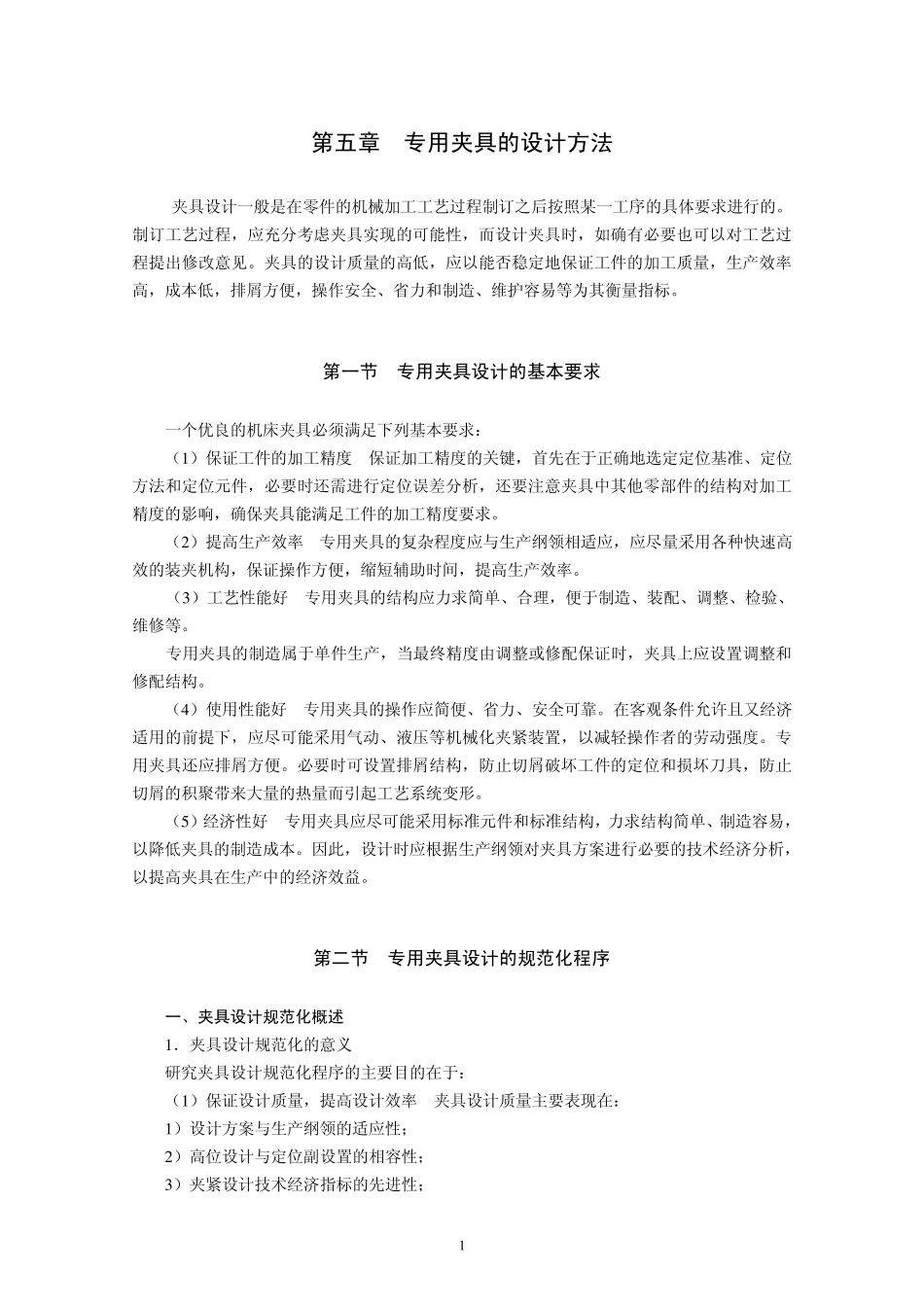

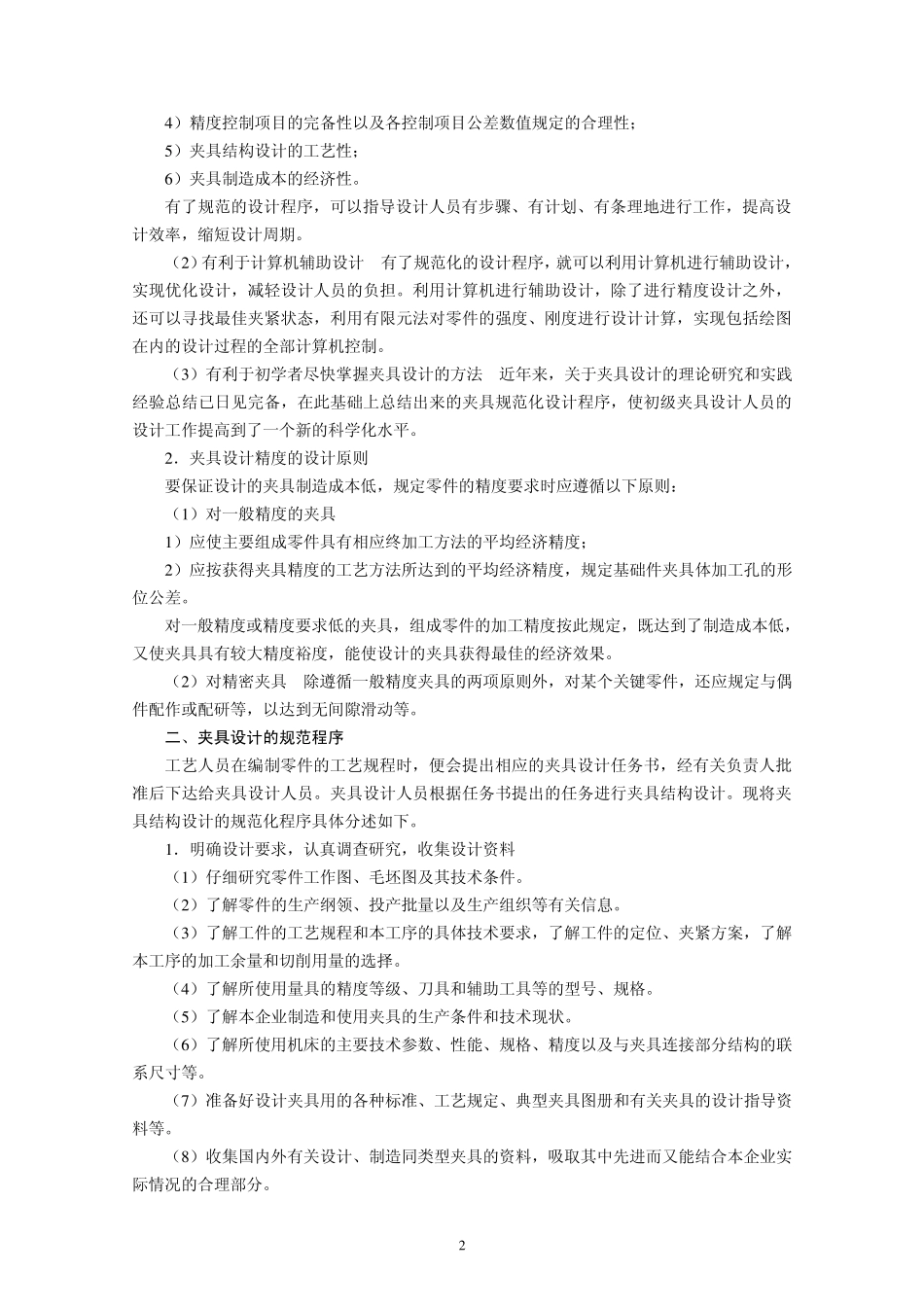

1 第五章 专用夹具的设计方法 夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。制订工艺过程，应充分考虑夹具实现的可能性，而设计夹具时，如确有必要也可以对工艺过程提出修改意见。夹具的设计质量的高低，应以能否稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力和制造、维护容易等为其衡量指标。 第一节 专用夹具设计的基本要求 一个优良的机床夹具必须满足下列基本要求： （1 ）保证工件的加工精度 保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。 （2 ）提高生产效率 专用夹具的复杂程度应与生产纲领相适应，应尽量采用各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。 （3 ）工艺性能好 专用夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。 专用夹具的制造属于单件生产，当最终精度由调整或修配保证时，夹具上应设置调整和修配结构。 （4 ）使用性能好 专用夹具的操作应简便、省力、安全可靠。在客观条件允许且又经济适用的前提下，应尽可能采用气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。专用夹具还应排屑方便。必要时可设置排屑结构，防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。 （5 ）经济性好 专用夹具应尽可能采用标准元件和标准结构，力求结构简单、制造容易，以降低夹具的制造成本。因此，设计时应根据生产纲领对夹具方案进行必要的技术经济分析，以提高夹具在生产中的经济效益。 第二节 专用夹具设计的规范化程序 一、夹具设计规范化概述 1 ．夹具设计规范化的意义 研究夹具设计规范化程序的主要目的在于： （1 ）保证设计质量，提高设计效率 夹具设计质量主要表现在： 1 ）设计方案与生产纲领的适应性； 2 ）高位设计与定位副设置的相容性； 3 ）夹紧设计技术经济指标的先进性； 2 4 ）精度控制项目的完备性以及各控制项目公差数值规定的合理性； 5 ）夹具结构设计的工艺性； 6 ）夹具制造成本的经济性。 有了规范的设计程序，可以指导设计人员有步骤、有计划、有条理地进行工作，提高设计效率，缩短设计周期。 （2 ）有利于计算机辅助设计 有了规范化的设计程序，就可以利用计算...
