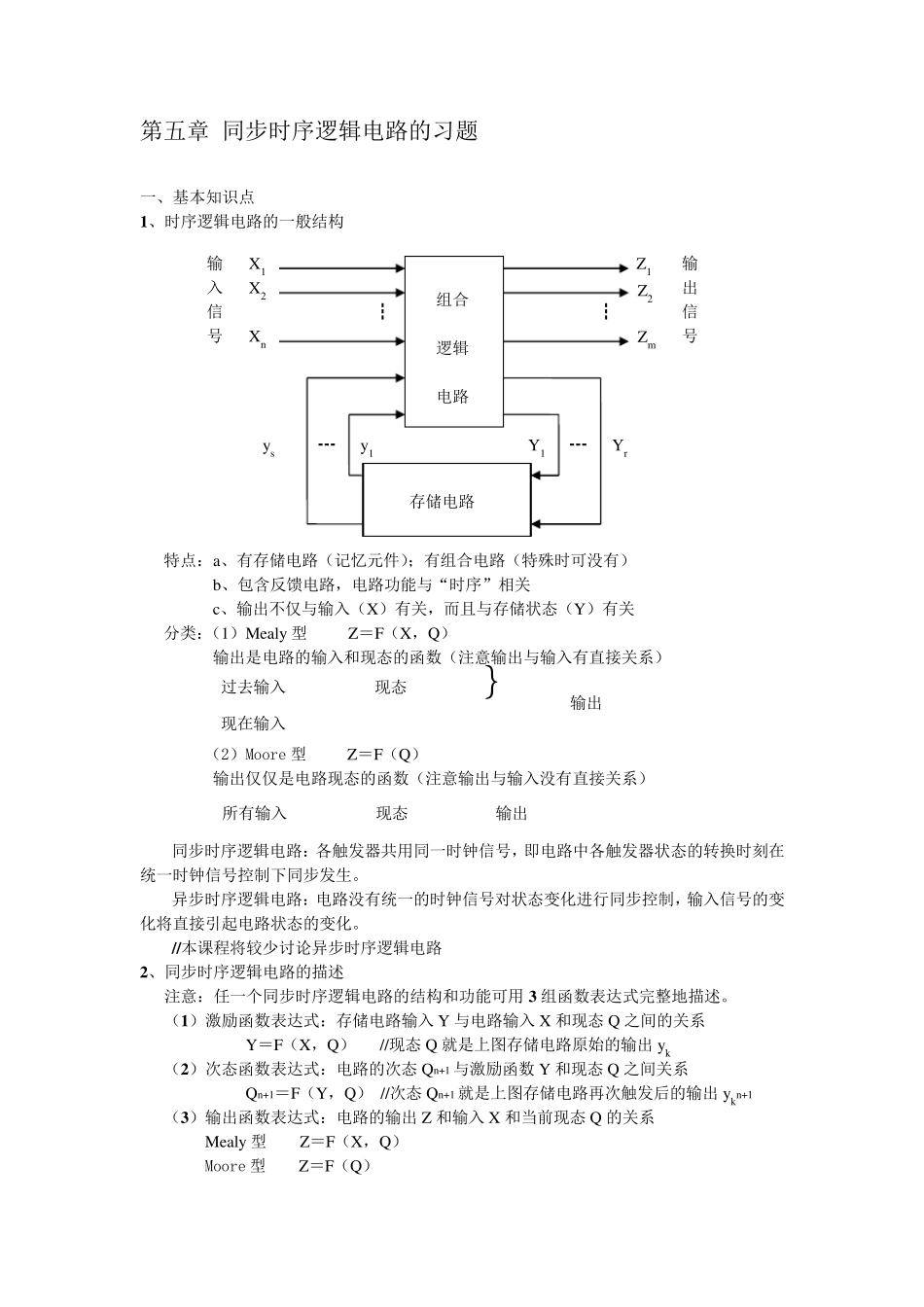

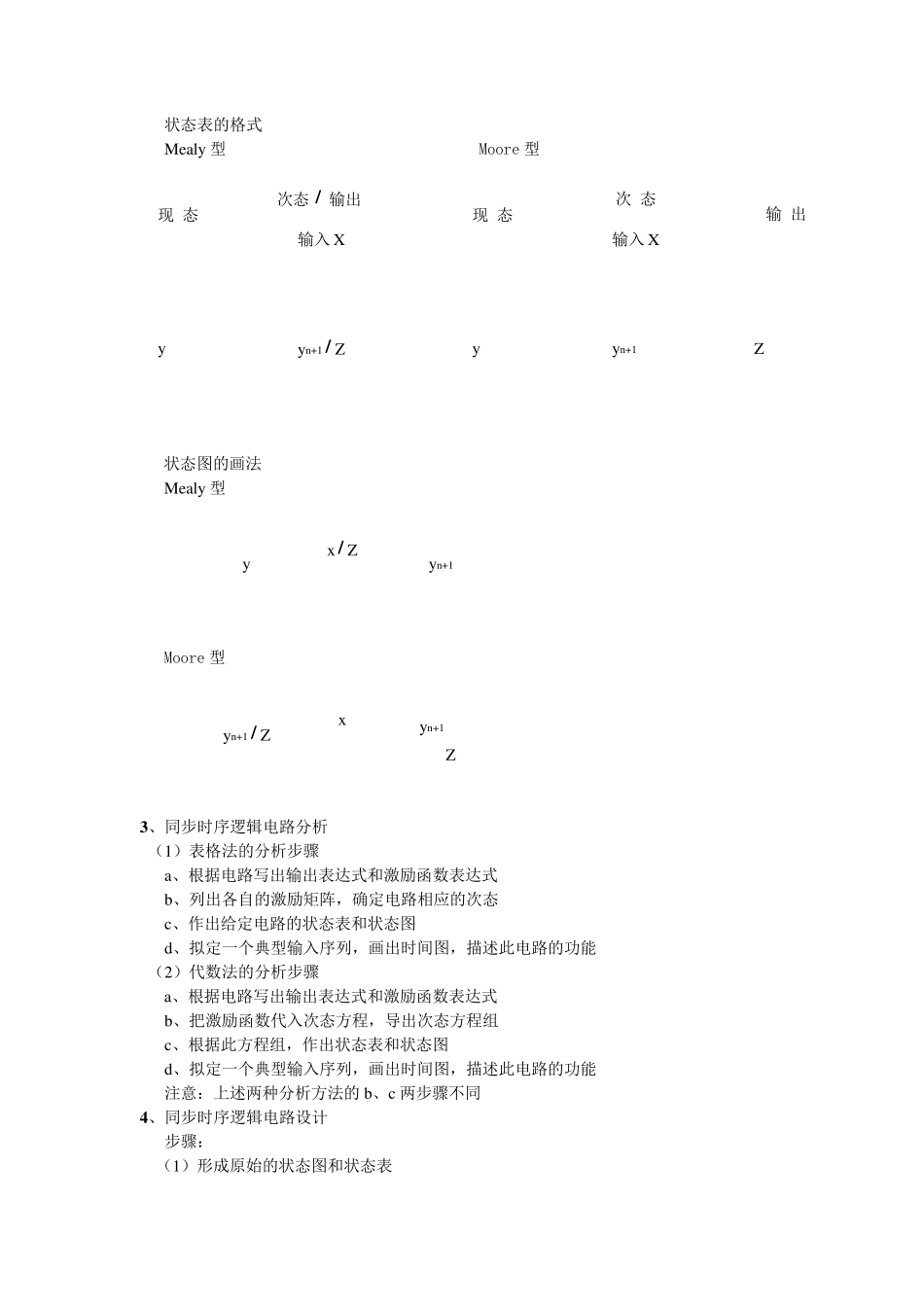

第五章 同步时序逻辑电路的习题 一、基本知识点 1 、时序逻辑电路的一般结构 特点：a、有存储电路（记忆元件）；有组合电路（特殊时可没有） b、包含反馈电路，电路功能与“时序”相关 c、输出不仅与输入（X）有关，而且与存储状态（Y）有关 分类：（1）Mealy 型 Z＝F（X，Q） 输出是电路的输入和现态的函数（注意输出与输入有直接关系） （2）Moore 型 Z＝F（Q） 输出仅仅是电路现态的函数（注意输出与输入没有直接关系） 同步时序逻辑电路：各触发器共用同一时钟信号，即电路中各触发器状态的转换时刻在统一时钟信号控制下同步发生。 异步时序逻辑电路：电路没有统一的时钟信号对状态变化进行同步控制，输入信号的变化将直接引起电路状态的变化。 //本课程将较少讨论异步时序逻辑电路 2 、同步时序逻辑电路的描述 注意：任一个同步时序逻辑电路的结构和功能可用 3 组函数表达式完整地描述。 （1 ）激励函数表达式：存储电路输入 Y 与电路输入 X 和现态 Q 之间的关系 Y＝F（X，Q） //现态 Q 就是上图存储电路原始的输出 yk （2 ）次态函数表达式：电路的次态 Qn+1 与激励函数 Y 和现态 Q 之间关系 Qn+1＝F（Y，Q） //次态 Qn+1 就是上图存储电路再次触发后的输出 ykn+1 （3 ）输出函数表达式：电路的输出 Z 和输入 X 和当前现态 Q 的关系 Mealy 型 Z＝F（X，Q） Moore 型 Z＝F（Q） 输入信号 输出信号 ┇ X1 X2 Xn Z1 Z2 Zm 组合 逻辑 电路 ┇ 存储电路 ┅ ys y 1 ┅ Y1 Yr 过去输入 现态 现在输入 ｝ 输出 输出 所有输入 现态 状态表的格式 Mealy 型 Moore 型 状态图的画法 Mealy 型 Moore 型 3 、同步时序逻辑电路分析 （1）表格法的分析步骤 a、根据电路写出输出表达式和激励函数表达式 b、列出各自的激励矩阵，确定电路相应的次态 c、作出给定电路的状态表和状态图 d、拟定一个典型输入序列，画出时间图，描述此电路的功能 （2）代数法的分析步骤 a、根据电路写出输出表达式和激励函数表达式 b、把激励函数代入次态方程，导出次态方程组 c、根据此方程组，作出状态表和状态图 d、拟定一个典型输入序列，画出时间图，描述此电路的功能 注意：上述两种分析方法的b、c 两步骤不同 4 、同步时序逻辑电路设计 步骤： （1）形成原始的状态图和状态表 y n +1 / Z y 输入 X 次态 / 输出 现 态 次 态 现 ...
