第五章正弦波振荡电路

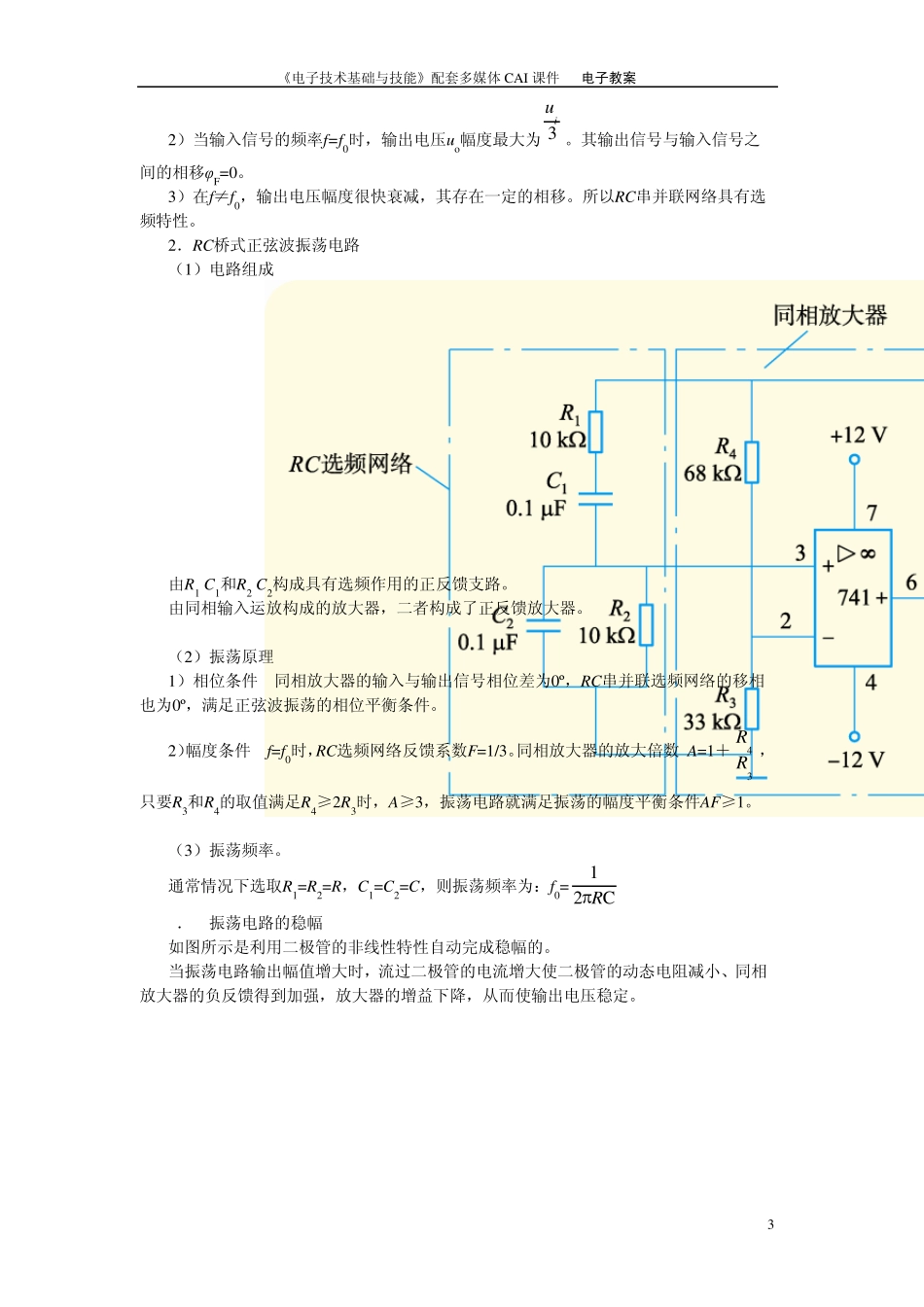

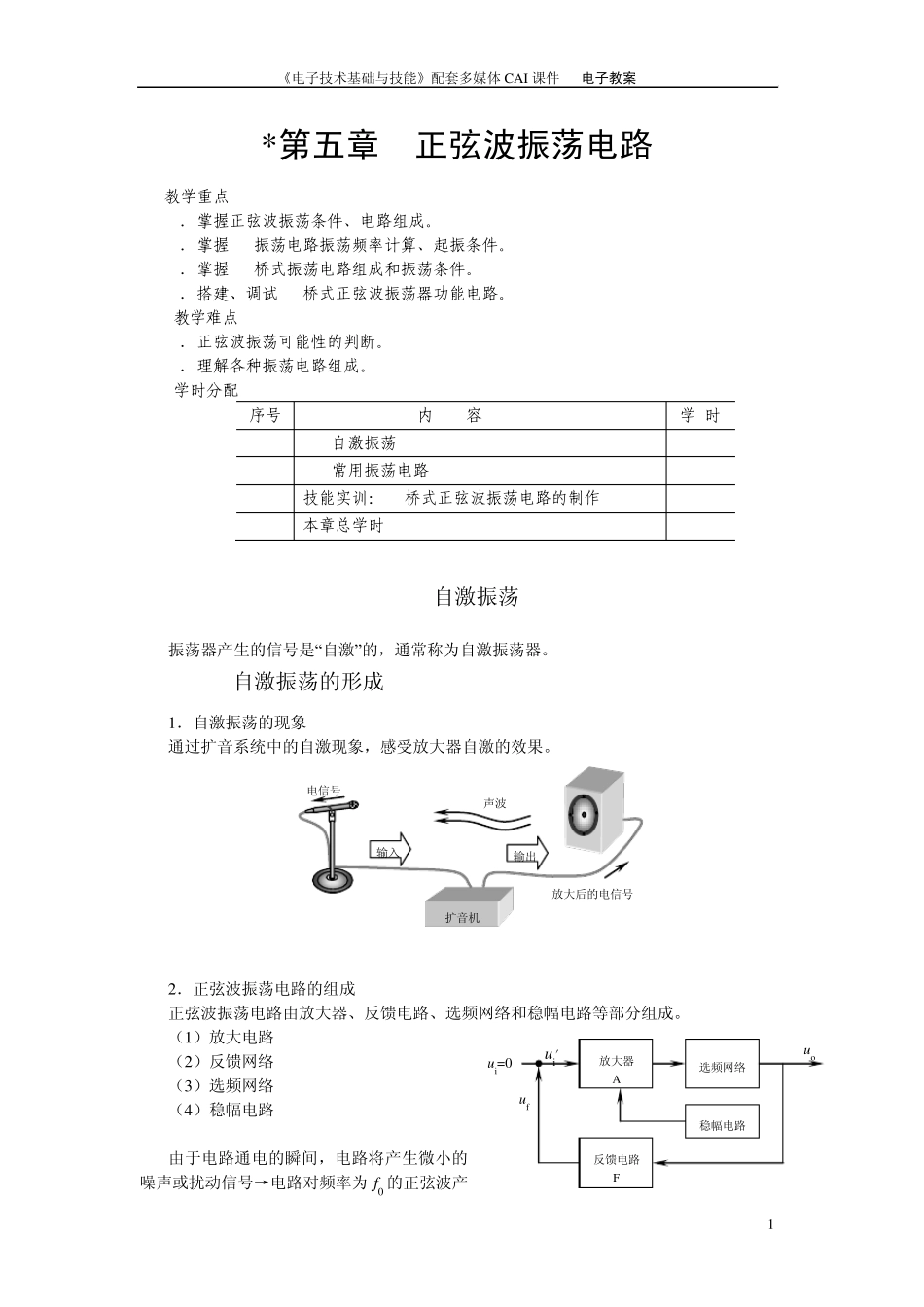

《电子技术基础与技能》配套多媒体CAI 课件 电子教案 1 *第五章 正弦波振荡电路 教学重点 1．掌握正弦波振荡条件、电路组成。 2．掌握LC振荡电路振荡频率计算、起振条件。 3．掌握RC桥式振荡电路组成和振荡条件。 4．搭建、调试 RC桥式正弦波振荡器功能电路。 教学难点 1．正弦波振荡可能性的判断。 2．理解各种振荡电路组成。 学时分配 序号 内 容 学 时 1 5.1自激振荡 2 2 5.2常用振荡电路 2 3 技能实训：RC桥式正弦波振荡电路的制作 4 4 本章总学时 8 5.1自激振荡 振荡器产生的信号是“自激”的，通常称为自激振荡器。 5.1.1自激振荡的形成 1．自激振荡的现象 通过扩音系统中的自激现象，感受放大器自激的效果。 2．正弦波振荡电路的组成 正弦波振荡电路由放大器、反馈电路、选频网络和稳幅电路等部分组成。 （1）放大电路 （2）反馈网络 （3）选频网络 （4）稳幅电路 由于电路通电的瞬间，电路将产生微小的噪声或扰动信号→电路对频率为f0 的正弦波产声波 扩音机 电信号 放大后的电信号 输入 输出 u o u f u i=0 u i′ 放大器 A 选频网络 稳幅电路 反馈电路 F 《电子技术基础与技能》配套多媒体CAI 课件 电子教案 2 生正反馈过程，则输出信号u o↑→u f↑（u i´↑）→u o↑↑。于是u o 越来越大，由于管子的非线性特性，当u o 的幅值增大到一定程度时，放大倍数将减小（稳幅）→电路达到动态平衡。 5.1.2自激振荡产生的条件 1．相位平衡条件 要维持振荡，电路必须是正反馈，其条件是： =0 或  =A ＋F =2nπ （n=0，1，2，3… ）。其中A 为放大器的相移，F 为反馈电路的相移， 为相位差。 即，反馈电压的相位与净输入电压的相位必须相同，即反馈回路必须是正反馈。 2．振幅平衡条件 自激振荡的振幅平衡条件是：AF≥1 。 即，要维持等幅振荡，反馈电压的大小必须等于净输入电压的大小，即 u f= u i´。 5.2 常用振荡电路 正弦波振荡电路按反馈网络性质分类可分为两大类： RC 振荡电路 由电阻、电容元件和放大电路组成的振荡电路 LC 振荡电路（含石英晶体振荡电路）是由电感、电容元件和放大电路组成的振荡电路 5.2.1 RC 桥式振荡电路 做一做：用示波器观察 RC振荡电路产生的正弦波形 1．RC 网络的选频特性 将电阻R1与电容C1串联、电阻R2与电容C2并联所组成的网络称为RC串并联选频网络，如图所示。通常选取...
