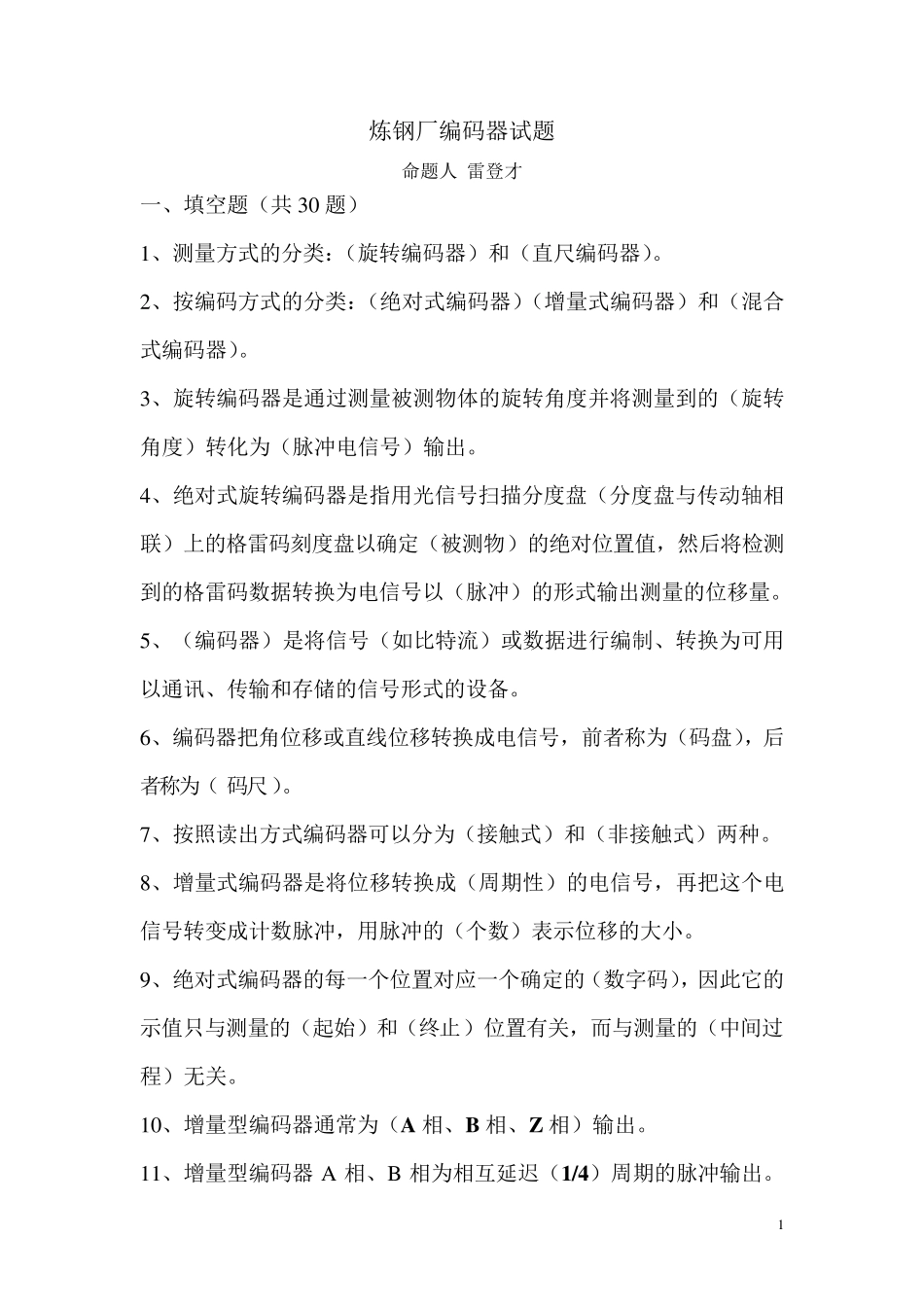

1 炼钢厂编码器试题 命题人 雷登才 一、填空题（共 30 题） 1、测量方式的分类：（旋转编码器）和（直尺编码器）。 2、按编码方式的分类：（绝对式编码器）（增量式编码器）和（混合式编码器）。 3、旋转编码器是通过测量被测物体的旋转角度并将测量到的（旋转角度）转化为（脉冲电信号）输出。 4、绝对式旋转编码器是指用光信号扫描分度盘（分度盘与传动轴相联）上的格雷码刻度盘以确定（被测物）的绝对位置值，然后将检测到的格雷码数据转换为电信号以（脉冲）的形式输出测量的位移量。 5、（编码器）是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。 6、编码器把角位移或直线位移转换成电信号，前者称为（码盘），后者称为（ 码尺）。 7、按照读出方式编码器可以分为（接触式）和（非接触式）两种。 8、增量式编码器是将位移转换成（周期性）的电信号，再把这个电信号转变成计数脉冲，用脉冲的（个数）表示位移的大小。 9、绝对式编码器的每一个位置对应一个确定的（数字码），因此它的示值只与测量的（起始）和（终止）位置有关，而与测量的（中间过程）无关。 10、增量型编码器通常为（A 相、B 相、Z 相）输出。 11、增量型编码器A 相、B 相为相互延迟（1/4）周期的脉冲输出。 2 12、增量型编码器 Z 相是指（单圈脉冲），即每圈发出一个脉冲。 13、绝对值型编码器：就是对应一圈，每个基准的角度发出一个唯一与该角度对应（二进制）的数值，通过外部记圈器件可以进行多个位置的记录和测量。 14、编码器按信号的输出类型分为：（电压输出）、集电极开路输出、推拉互补输出和长线驱动输出。 15、炼钢厂常用（增量式编码器）和（绝对式编码器），对应 1 圈脉冲个数为（1024）和（8192）。 16、编码器本身不能产生和输出正确的波形，这种情况下需更换（编码器）或维修其内部器件。 17、编码器线路故障：通常为编码器线路（断路、短路）或接触不良，这时需更换电缆或接头。 18、编码器+5V 电源下降：是指+5V 电源过低， 通常不能低于（4.75）V。 19、编码器电缆屏蔽线未接或脱落，这会引入干扰信号，使波形不稳定，影响通信的准确性，必须保证屏蔽线可靠的（焊接及接地）。 20、编码器安装松动：这种故障会影响位置（控制精度或编码值丢失）。 21、我们通常用的是增量型编码器，可将旋转编码器的输出脉冲信号直接输入给（PLC），利用 PLC 的高 速 计 数器对其...
