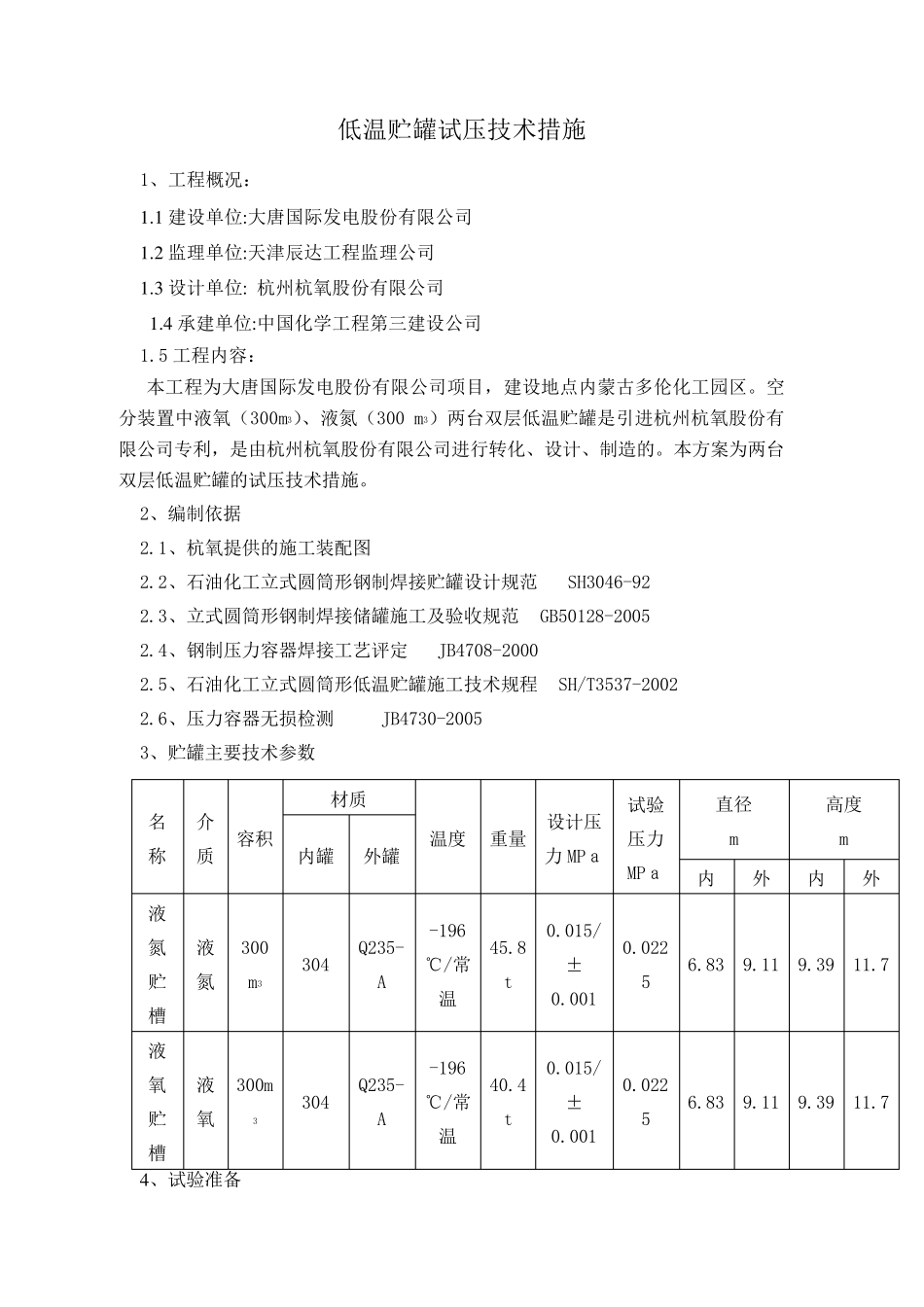

低 温 贮 罐 试 压 技 术 措 施 1、 工 程 概 况 : 1.1 建 设 单 位 :大 唐 国 际 发 电 股 份 有 限 公 司 1.2 监 理 单 位 :天 津 辰 达 工 程 监 理 公 司 1.3 设 计 单 位 : 杭 州 杭 氧 股 份 有 限 公 司 1.4 承 建 单 位 :中 国 化 学 工 程 第 三 建 设 公 司 1.5 工 程 内 容 : 本 工 程 为 大 唐 国 际 发 电 股 份 有 限 公 司 项 目 , 建 设 地 点 内 蒙 古 多 伦 化 工 园 区 。 空分 装 置 中 液 氧 ( 300m3)、 液 氮 ( 300 m3) 两 台 双 层 低 温 贮 罐 是 引 进 杭 州 杭 氧 股 份 有限 公 司 专 利 , 是 由 杭 州 杭 氧 股 份 有 限 公 司 进 行 转 化 、 设 计 、 制 造 的 。 本 方 案 为 两 台双 层 低 温 贮 罐 的 试 压 技 术 措 施 。 2、 编 制 依 据 2.1、 杭 氧 提 供 的 施 工 装 配 图 2.2、 石 油 化 工 立 式 圆 筒 形 钢 制 焊 接 贮 罐 设 计 规 范 SH3046-92 2.3、 立 式 圆 筒 形 钢 制 焊 接 储 罐 施 工 及 验 收 规 范 GB50128-2005 2.4、 钢 制 压 力 容 器 焊 接 工 艺 评 定 JB4708-2000 2.5、 石 油 化 工 立 式 圆 筒 形 低 温 贮 罐 施 工 技 术 规 程 SH/T3537-2002 2.6、 压 力 容 器 无 损 检 测 JB4730-2005 3、 贮 罐 主 要 技 术 参 数 4、 试 验 准 备 名称 介质 容 积 材质 温 度 重量 设 计 压力 MPa 试 验压 力MPa 直径 m 高度 m 内 罐 外罐 内 外 内 外 液氮贮槽 液氮 300 m3 304 Q235-A -196℃/常温 45.8t 0.015/±0.001 0.0225 6.83 9.11 9.39 11.7 液氧贮槽 液氧 300m3 304 Q235-A -196℃/常温 40.4t 0.015/±0.001 0.0225 6.83 9.11 9.39 11.7 4.1 试 验 前 , 应 准 备 各 种 安 全 措 施 , 设 置 相 应 的 排 气 、 排 水 口 , 以 防 止 意 外 事 故发 生 。 4.2 内 筒 4.2.1 所 有 对 接 焊 缝( 底 板 、筒 体 、不 锈 钢 管 道 )100%射 线 检 验 ,符 合 JB-T4730-2005Ⅱ 级 标 准 , 所 有 角 焊...
