网架安装施工组织设计

网架安装施工组织设计_第1页
1/58
网架安装施工组织设计_第2页
2/58
网架安装施工组织设计_第3页
3/58

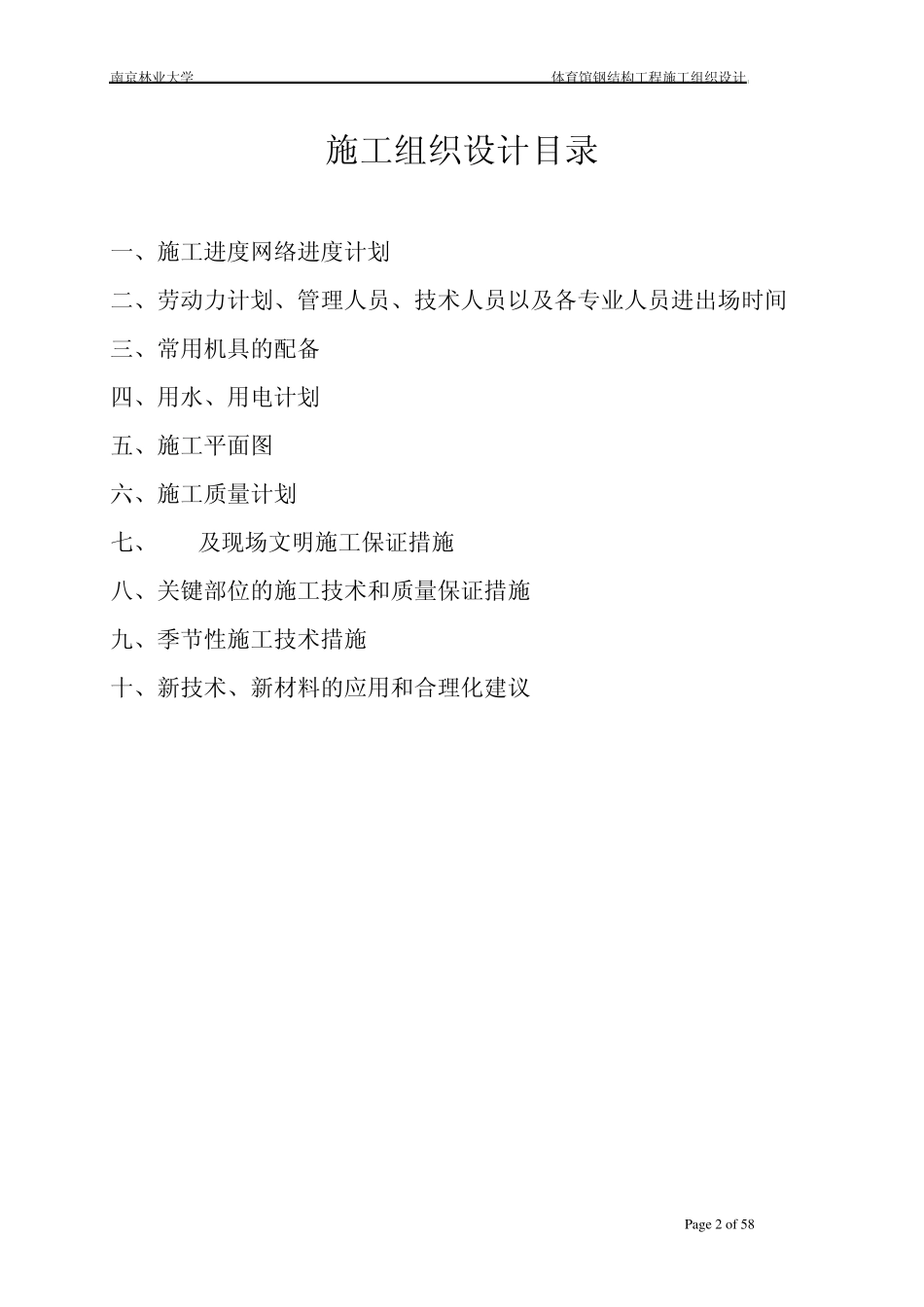

南京林业大学 体育馆钢结构工程施工组织设计 Pag e 1 o f 58 江苏食品职业技术学院 风雨操场网架结构安装工程 施 工 组 织 设 计 编 制: 审 核: 审 定: 南京建工集团有限公司 二00六年十一月二十七日 南京林业大学 体育馆钢结构工程施工组织设计 Pag e 2 o f 58 施工组织设计目录 一、施工进度网络进度计划 二、劳动力计划、管理人员、技术人员以及各专业人员进出场时间 三、常用机具的配备 四、用水、用电计划 五、施工平面图 六、施工质量计划 七、HSE及现场文明施工保证措施 八、关键部位的施工技术和质量保证措施 九、季节性施工技术措施 十、新技术、新材料的应用和合理化建议 南京林业大学 体育馆钢结构工程施工组织设计 Pag e 3 o f 58 第一章 工程概况 一、工程概况 1. 本工程为江苏食品职业技术学院网架结构安装工程:水平投影面积 2720㎡,呈正放四角锥螺栓球节点网架,上弦支撑。屋面为 C型钢檩条支撑,彩钢夹心板屋面。 2.主要工作内容:网架屋盖的加工、安装。 3.工程用主要材料 网架用钢管 Q235B 螺栓球 45# 高强螺栓 40Cr或 20MmTiB 封板锥头 Q235B 套筒 45# 防火涂料 超薄型防火涂料 焊条 Q235B钢选用 E43系列焊条,45#钢选用 E50系列焊条 二、编制依据 1、江苏食品职业技术学院风雨操场工程招标文件 2、江苏食品职业技术学院网架结构安装工程图纸 3、国家现行施工规范 3.1引用的规范、规程及标准 (1)《建筑结构荷载规范》 [GB50009-2001] (2)《建筑抗震设计规范》 [GB50011-2001] (3)《钢结构设计规范》 [GBJ50017-2003] (4)《钢结构工程施工质量验收规范》 [GB50205-2001] (5)《网架结构设计与施工规程》 [JGJ7-91] (6)《钢结构防火涂料应用技术规范》 [CECS24:90] (7)《钢网架螺栓球节点》 [JG10-1999] (8)《钢结构高强度螺栓连接设计、施工及验收规程》 [JGJ82-91] (9)《冷弯薄壁型钢结构设计规范》 [GBJ50018-2002] (10)《压型金属板设计施工规程》 [YBJ216-88] 南京林业大学 体育馆钢结构工程施工组织设计 Pag e 4 o f 58 (11)《建筑钢结构焊接规程》 [JGJ81-2002] 南京林业大学 体育馆钢结构工程施工组织设计 Pag e 5 o f 58 第二章 施工准备及施工方法 一、施工准备 1.施工前组织工程技术人员按照施工图纸做好图纸会审和技术交底工作,做好钢结构网架安装与土建施...
