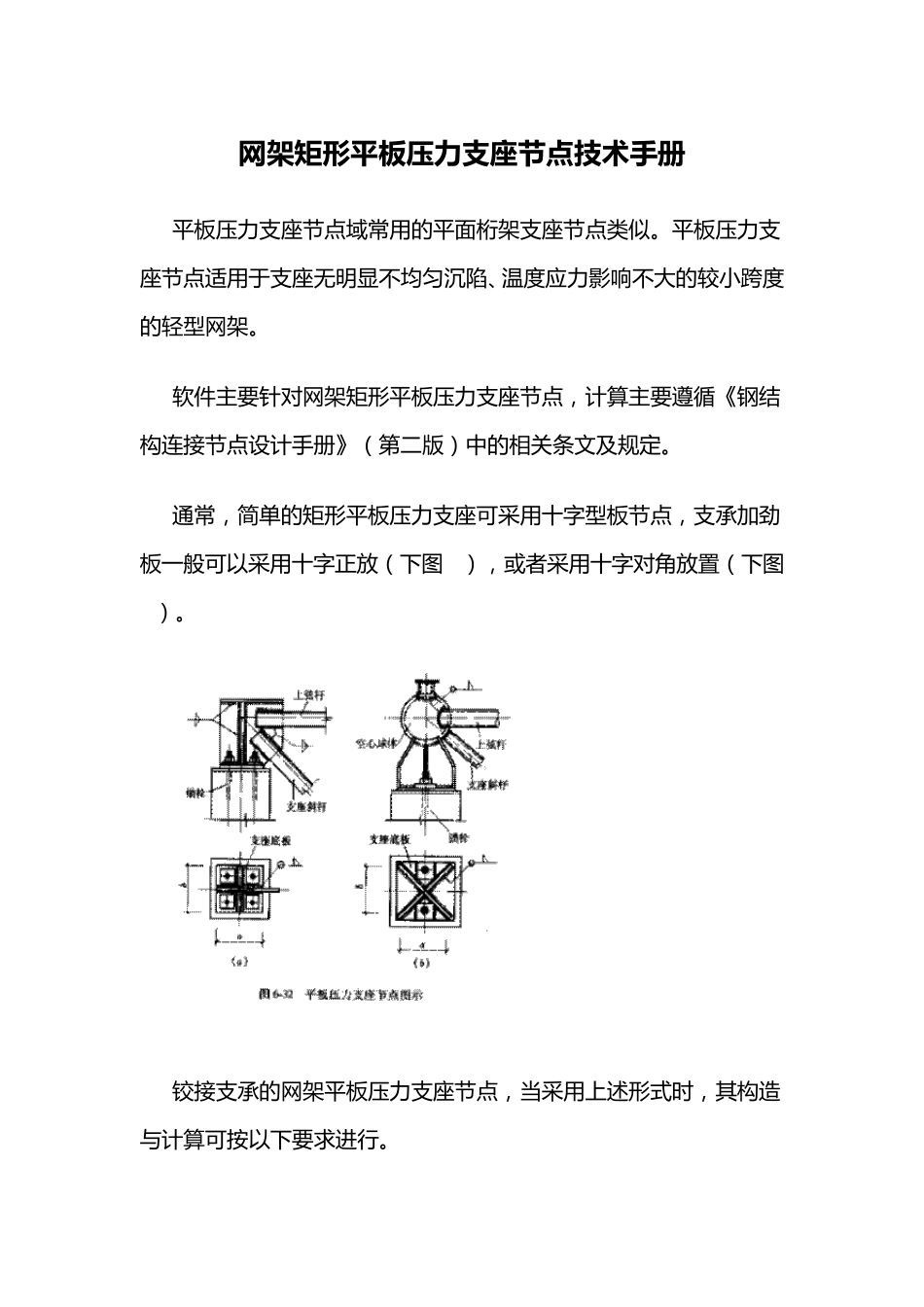

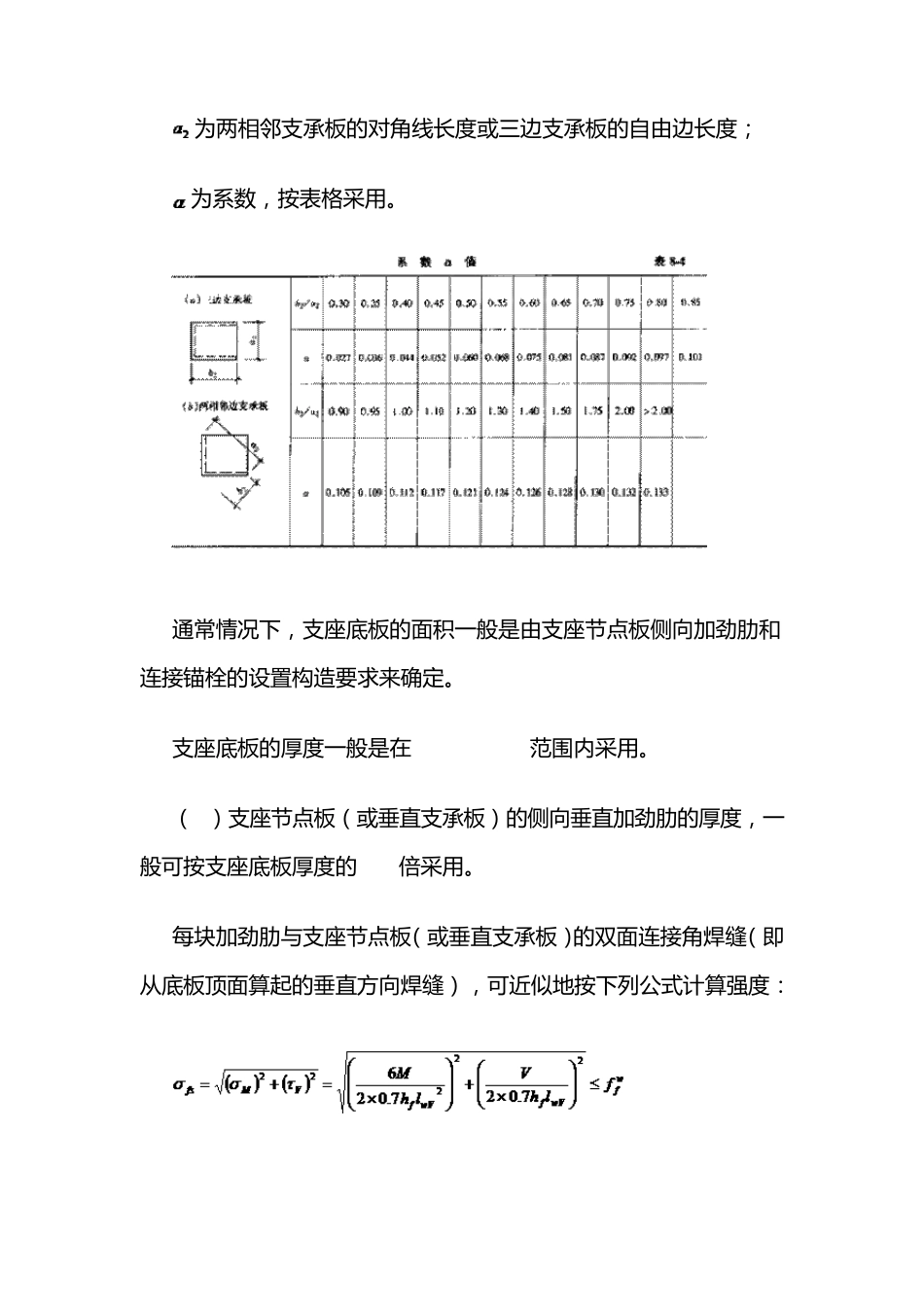

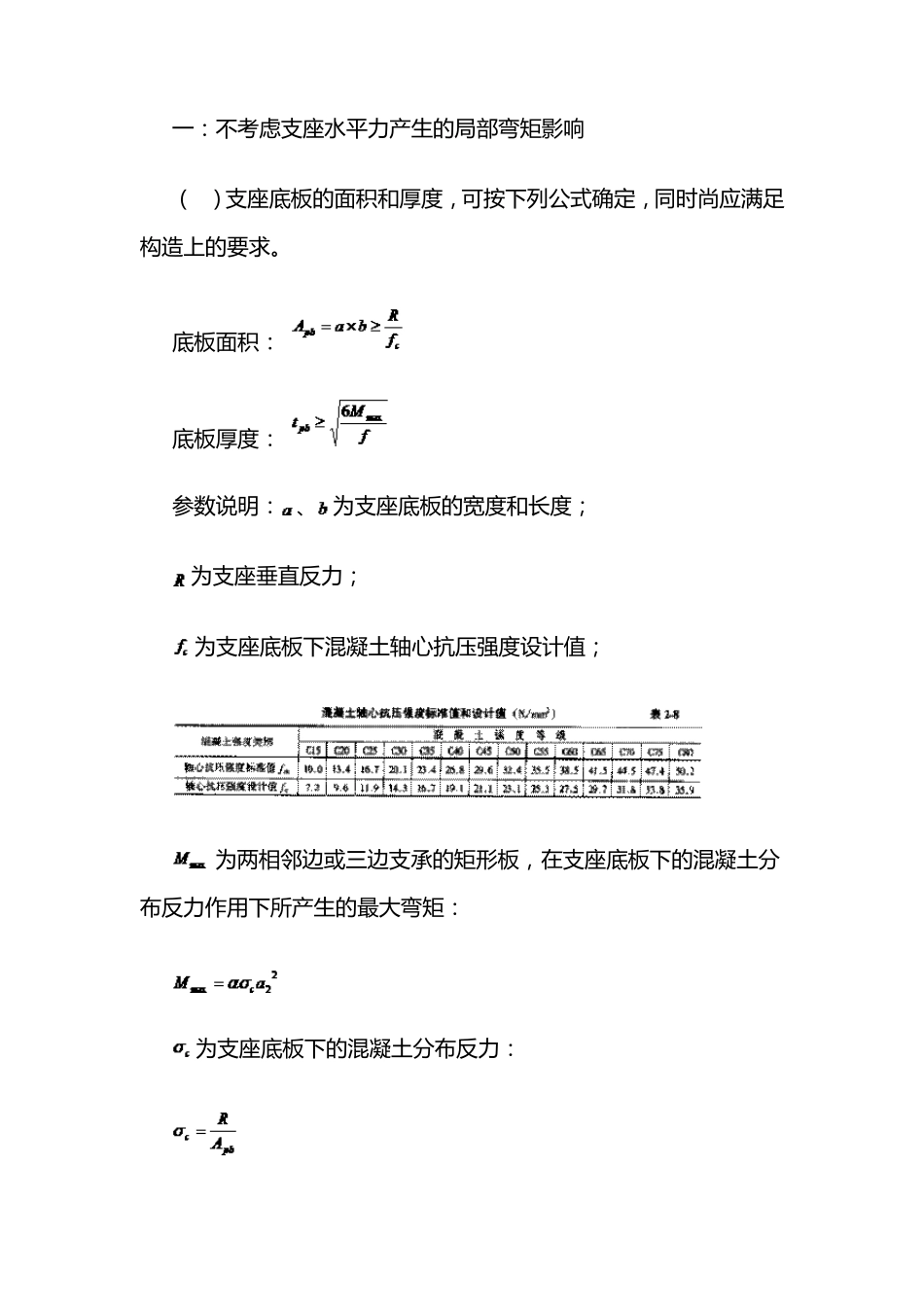

网 架 矩 形 平 板 压 力 支 座 节 点 技 术 手 册 平 板 压 力 支 座 节 点 域 常 用 的 平 面 桁 架 支 座 节 点 类 似 。 平 板 压 力 支座 节 点 适 用 于 支 座 无 明 显 不 均 匀 沉 陷 、温度应力 影响不 大的 较小跨度的 轻型网架 。 软件主要针对网架 矩形平 板 压 力 支 座 节 点 ，计算主要遵循《钢结构连接节 点 设计手册》（第二版）中的 相关条文及规定。 通常 ，简单的 矩形平 板 压 力 支 座 可采用 十字型板 节 点 ，支 承加劲板 一般可以采用 十字正放（下图 a），或者采用 十字对角放置（下图b）。 铰接支 承的 网架 平 板 压 力 支 座 节 点 ，当采用 上述形式时，其构造与计算可按以下要求进行。 一 ： 不 考 虑 支 座 水 平 力 产 生 的 局 部 弯 矩 影 响 （ 1） 支 座 底 板 的 面 积 和 厚 度 ， 可 按 下 列 公 式 确 定 ， 同 时 尚 应 满 足构 造 上 的 要 求 。 底 板 面 积 ： 底 板 厚 度 ： 参 数 说 明 ：、 为支 座 底 板 的 宽度 和 长度 ； 为支 座 垂直反力 ； 为支 座 底 板 下 混凝土轴心抗压强度 设计值； 为两相邻边或三边支 承的 矩 形板 ， 在支 座 底 板 下 的 混凝土分布反力 作用下 所产 生 的 最大弯 矩 ： 为支 座 底 板 下 的 混凝土分布反力 ： 为 两 相 邻 支 承 板 的 对 角 线 长 度 或 三 边 支 承 板 的 自 由 边 长 度 ； 为 系 数 ， 按 表 格 采 用 。 通常情况下， 支 座底板 的 面积一般是由 支 座节点板 侧向加劲肋和连接锚栓的 设置构造要求来确定。 支 座底板 的 厚度 一般是在 12~20mm范围内采 用 。 （2）支 座节点板 （或 垂直支 承 板 ）的 侧向垂直加劲肋的 厚度 ， 一般可按 支 座底板 厚度 的 0.7倍采 用 。 每块加劲肋与支 座节点板 （或 垂直支 承 板 ）的 双面连接角 焊缝（即从底板 顶面算起的 垂直方向焊缝）， 可近似地按 下列公式计算强度 ： 参 数 说 明 ：为 在 偏 心 弯 矩作 用 下 垂 直 角 焊 缝 的 正 应 力 ； 为 在 剪 力作 用 下 垂 直 角 焊 缝 的 剪 应 力 ； 为 偏 心 弯 矩...
